Die unten angegebenen Uw - Werte beziehen sich auf die Prüfgröße. Als Prüfgröße bezeichnet man ein einflügliges Fenster mit einer Breite von 1230 mm und einer Höhe von 1480 mm. Alle Uw-Werte von deutschen Herstellern werden bei dieser Fenstergröße ermittelt. Wenn das Fenster kleiner wird verschlechtert sich der Uw-Wert. Bei größeren Fenstern und Balkontüren wird der Uw-Wert in der Regel besser. Bitte beachten Sie, dass bei Förderungen durch die KfW-Bank die warme Kante (thermisch getrennte Randverbund) zwingend erforderlich ist.
| Ug Glas | Uf Rahmen | Uw Fenster | ||
|---|---|---|---|---|
| DIN EN 673 ΔT (15°) [W/m²K] |
[W/m²K] |
Isolierglas-Randverbund z. B. Alu Ψ (PSI) 0,07 W/m²K DIN EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
Isolierglas-Randverbund z. B. KSD Ψ (PSI) 0,04 W/m²K DIN EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
Isolierglas-Randverbund Swisspacer V Ψ (PSI) 0,032 W/m²K DIN EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
| 0,7 | 1,0 | 0,95 | 0,89 | 0,86 |
| 0,6 | 1,0 | 0,88 | 0,81 | PHT 0,79 |
Zugrundeliegende Profil-Kombination:
Energeto View
| Ug Glas | Uf Rahmen | Uw Fenster | ||
|---|---|---|---|---|
| DIN EN 673 ΔT (15°) [W/m²K] |
[W/m²K] |
Isolierglas-Randverbund z. B. Alu Ψ (PSI) 0,07 W/m²K DIN EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
Isolierglas-Randverbund z. B. KSD Ψ (PSI) 0,04 W/m²K DIN EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
Isolierglas-Randverbund Swisspacer V Ψ (PSI) 0,032 W/m²K DIN EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
| 1,1 | 1,0 | 1,2 (1,24) | 1,2 (1,17) | 1,1 (1,15) |
| 1,0 | 1,0 | 1,2 (1,17) | 1,1 (1,10) | 1,1 (1,08) |
| 0,7 | 1,0 | 0,97 | 0,90 | 0,88 |
| 0,6 | 1,0 | 0,90 | 0,83 | 0,81 |
Zugrundeliegende Profil-Kombination:

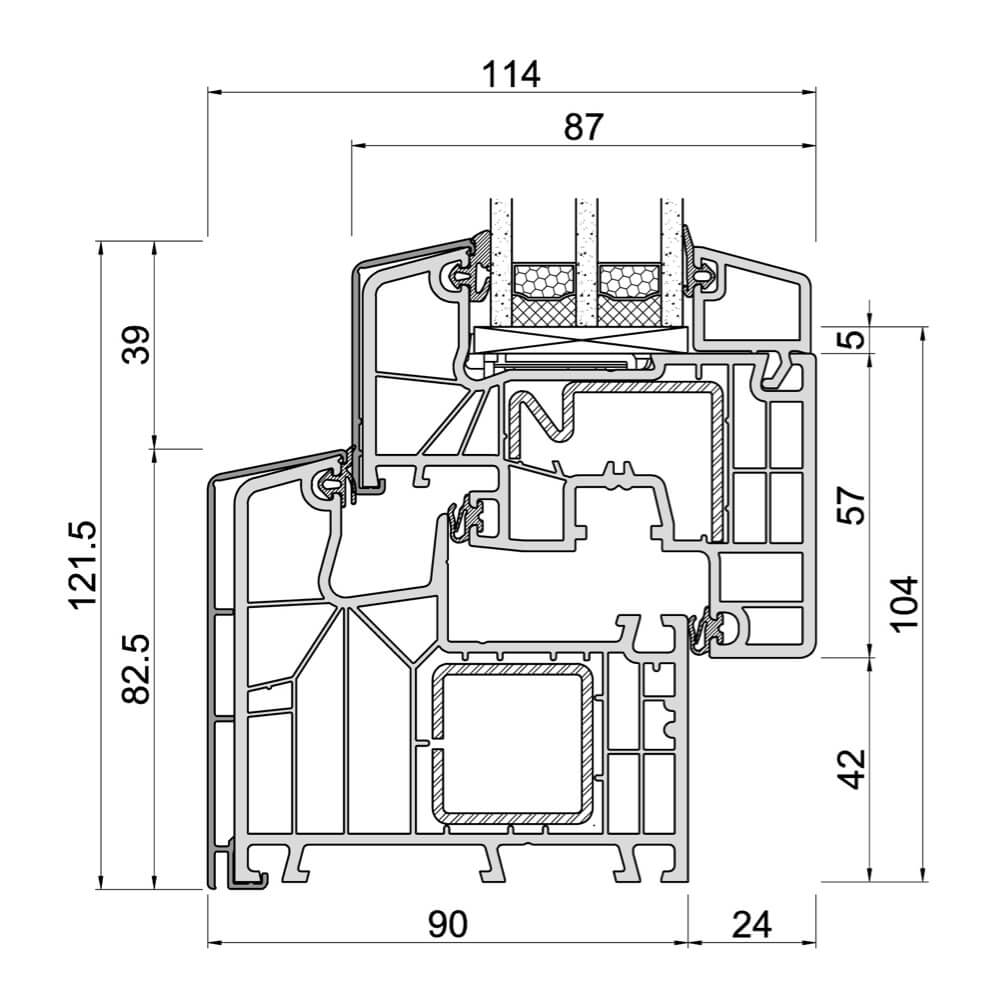

Twinset 8000
| Ug Glas | Uf Rahmen | Uw Fenster | ||
|---|---|---|---|---|
| DIN EN 673 ΔT (15°) [W/m²K] |
[W/m²K] |
Isolierglas-Randverbund z. B. Alu Ψ (PSI) 0,07 W/m²K DIN EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
Isolierglas-Randverbund z. B. KSD Ψ (PSI) 0,04 W/m²K DIN EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
Isolierglas-Randverbund Swisspacer V Ψ (PSI) 0,032 W/m²K DIN EN ISO 10077-1 1) 2) 3) 4) 5) [W/m²K] |
| 1,1 | 0,83 | 1,2 (1,18) | 1,1 (1,11) | 1,1 (1,09) |
| 1,0 | 0,83 | 1,1 (1,12) | 1,0 (1,04) | 1,0 (1,02) |
| 0,7 | 0,83 | 0,91 | 0,84 | 0,82 |
| 0,6 | 0,83 | 0,85 | PHT 0,77 | PHT 0,75 |
Zugrundeliegende Profil-Kombination:

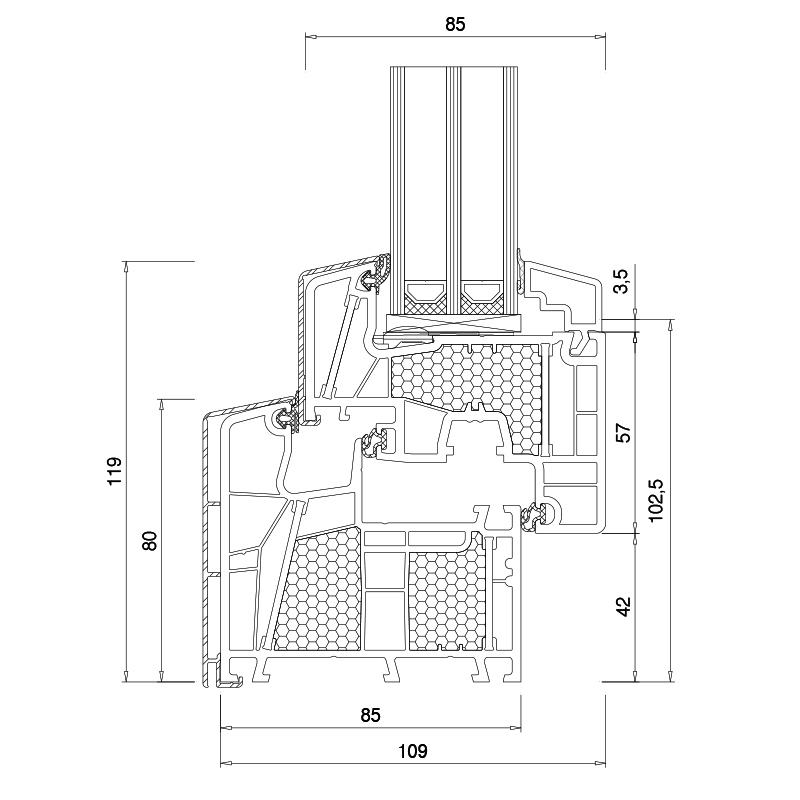

Twinset 8000ED
1) Fenster mit einem Wärmedurchgangskoeffizienten der Verglasung Ug < 1,9 W/m²K dürfen immer mit dem Standardmaß 1,23 m x 1,48 m angegeben werden (DIN EN 14351-1: Tabelle E1, Fußnote “d”).
2) Uw-Werte < 1,0 W/m2K werden gemäß DIN EN ISO 10077 mit 2 Nachkommastellen ausgewiesen.
3) PHT: passivhaustauglich Uf-Wert <= 1,2 W/m2K und Uw-Wert <=0,8 W/m2K (soweit vorhanden, siehe Kennzeichnung „PHT” in der Tabelle)
4) Die angegebenen PSI-Werte entsprechen nicht den Tabellen E.1/E.2 der DIN EN ISO 10077-1:2006, sondern sind Beispiele tatsächlicher Rechenwerte der Randverbundsysteme.
5) Die in Klammern angegebenen Uw-Werte sind ungerundet und nur zur Information.
