Alu Fenster & Balkontüren Detailzeichnungen

Aluprof MB-45

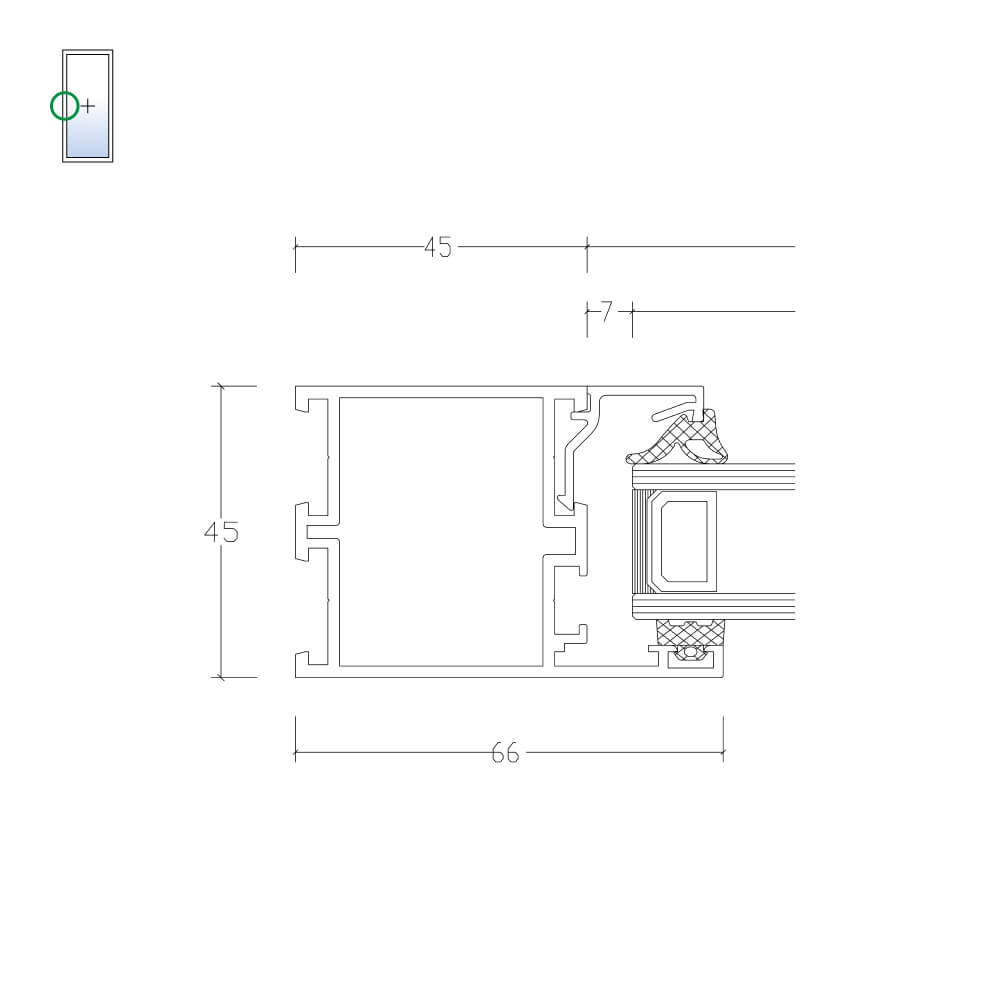

MB-45: Festverglasung
MB-45: Festverglasung

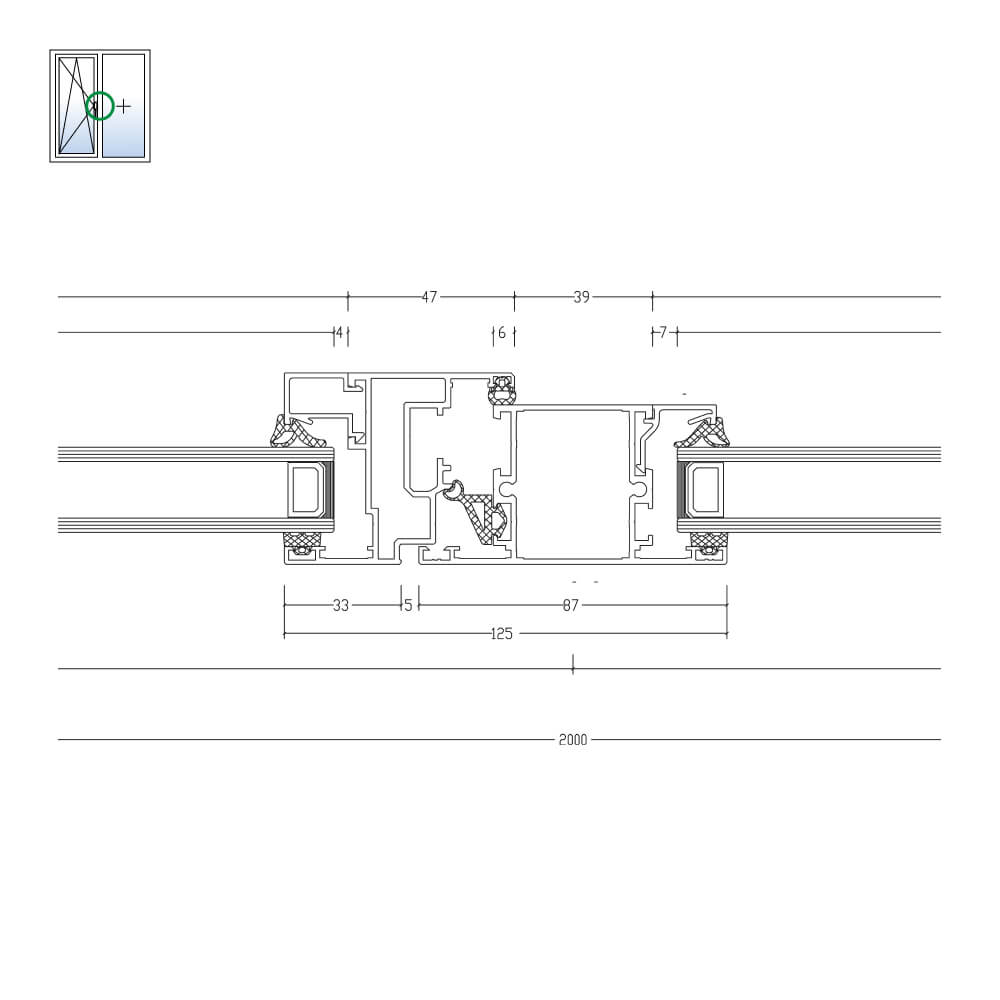

MB-45: Flügel mit Festverglasung
MB-45: Flügel mit Festverglasung

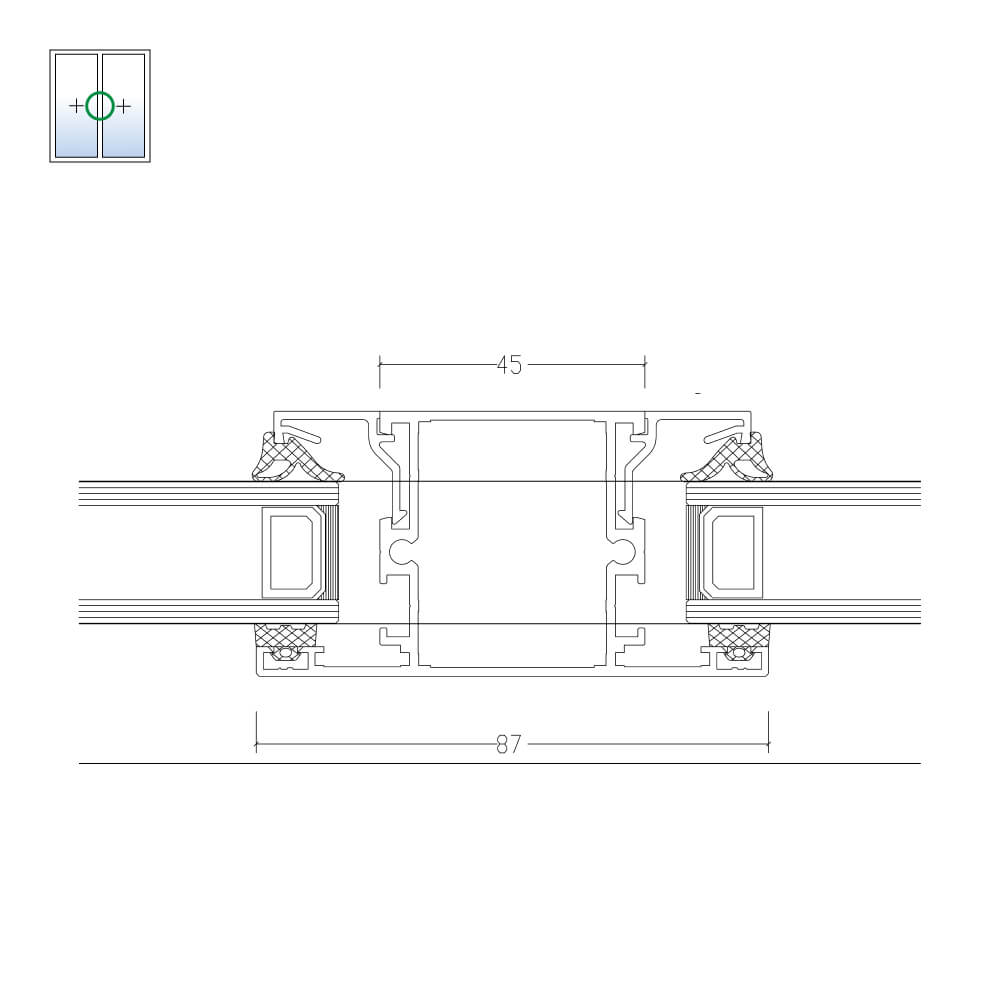

MB-45: Pfosten bei Festverglasung
MB-45: Pfosten bei Festverglasung

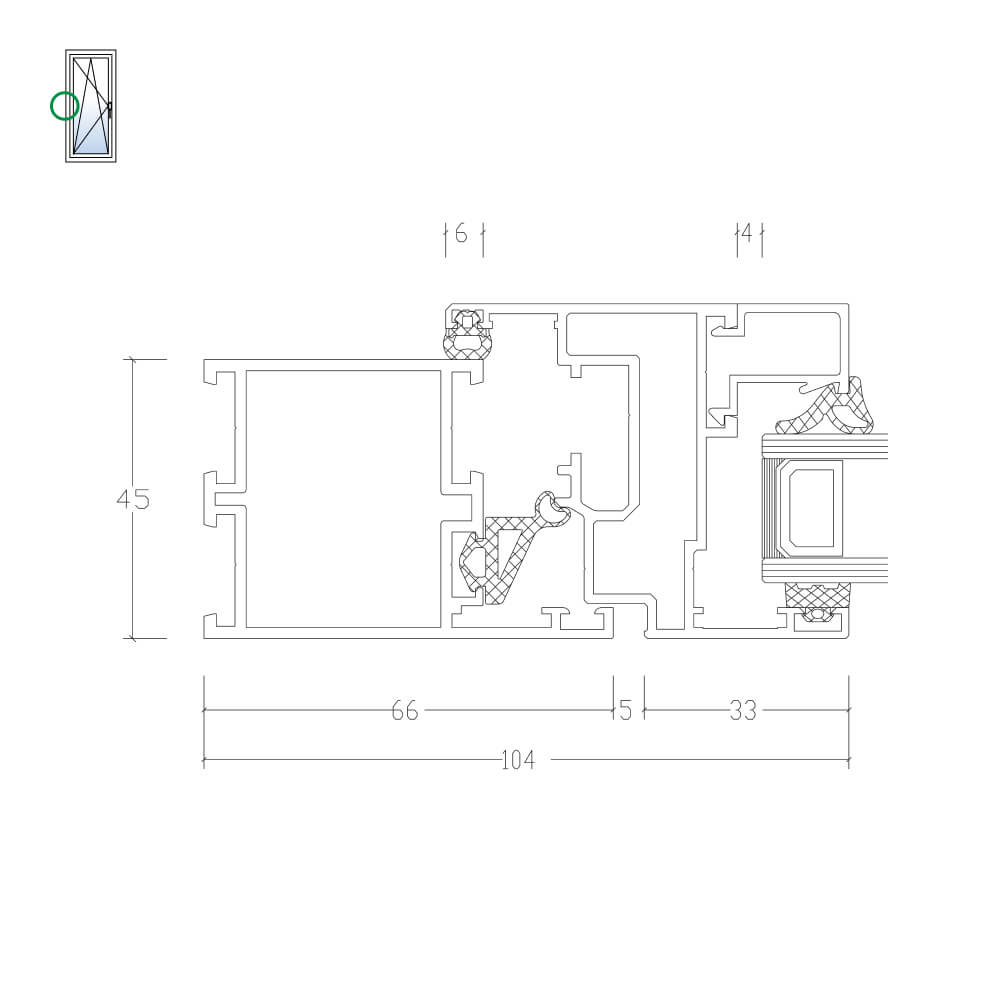

MB-45: Rahmen mit Flügel
MB-45: Rahmen mit Flügel

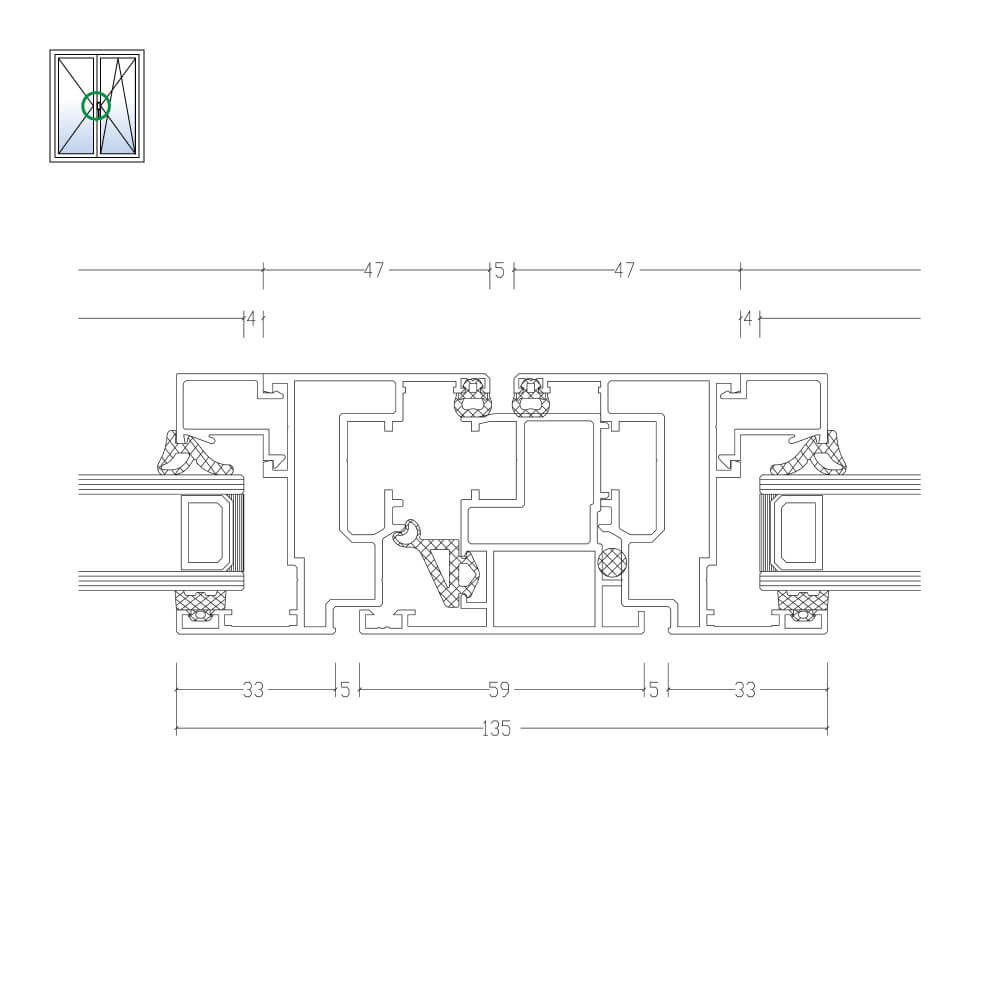

MB-45: Stulpdetail
MB-45: Stulpdetail

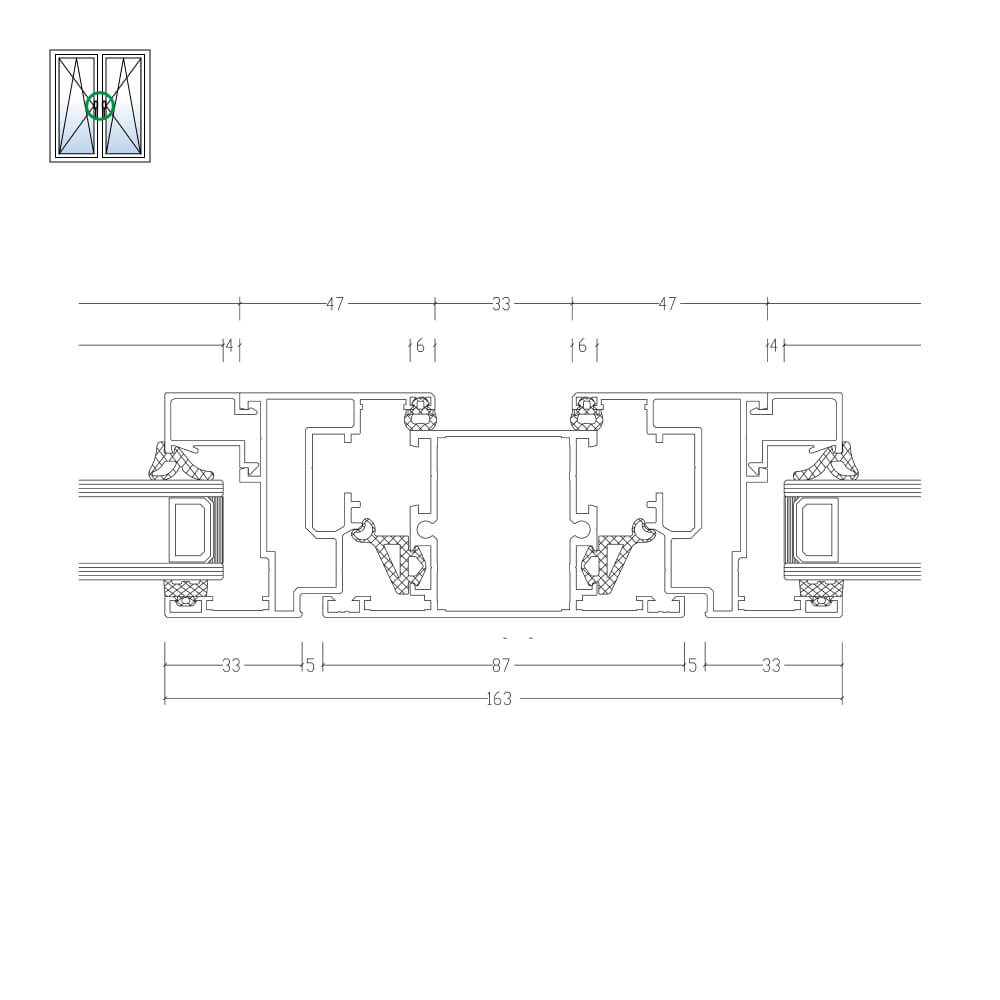

MB-45: Pfosten 87 mm
MB-45: Pfosten 87 mm

Aluprof MB-70

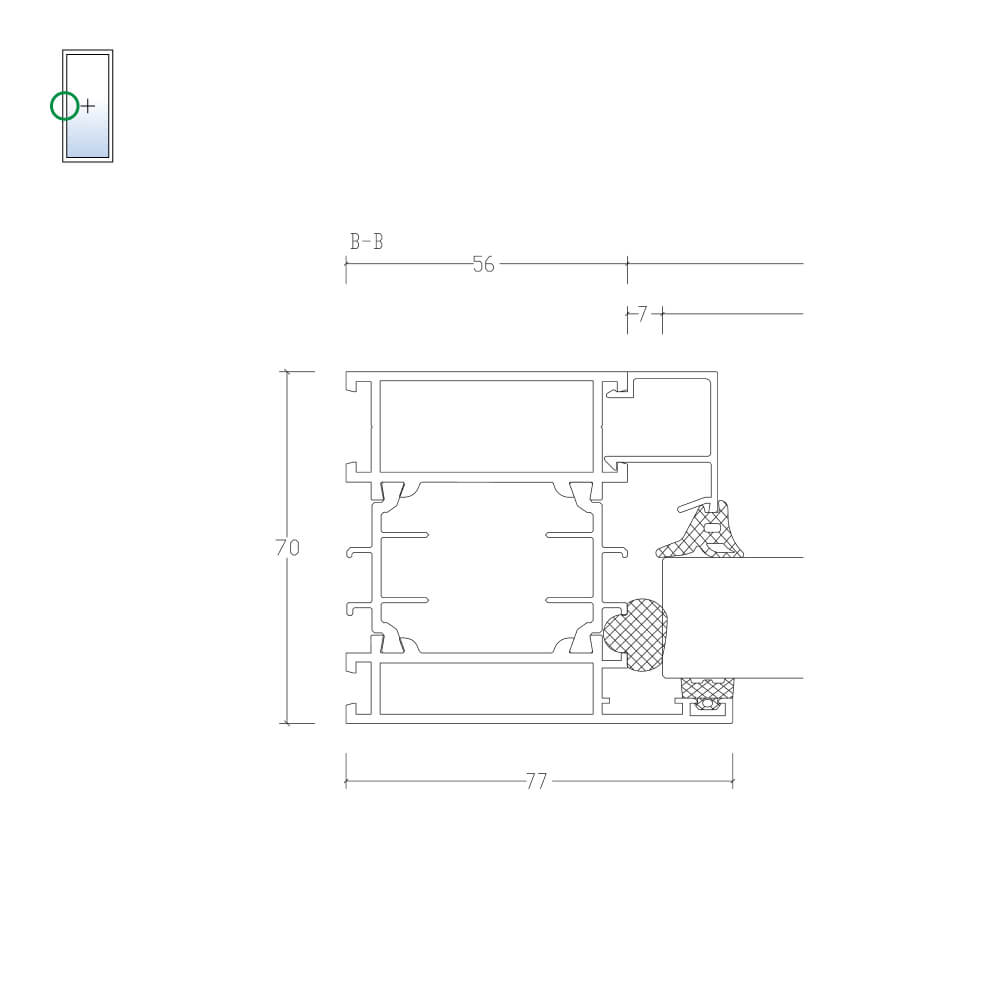

MB-70: Festverglasung
MB-70: Festverglasung
MB-70: Flügel mit Festverglasung
MB-70: Flügel mit Festverglasung

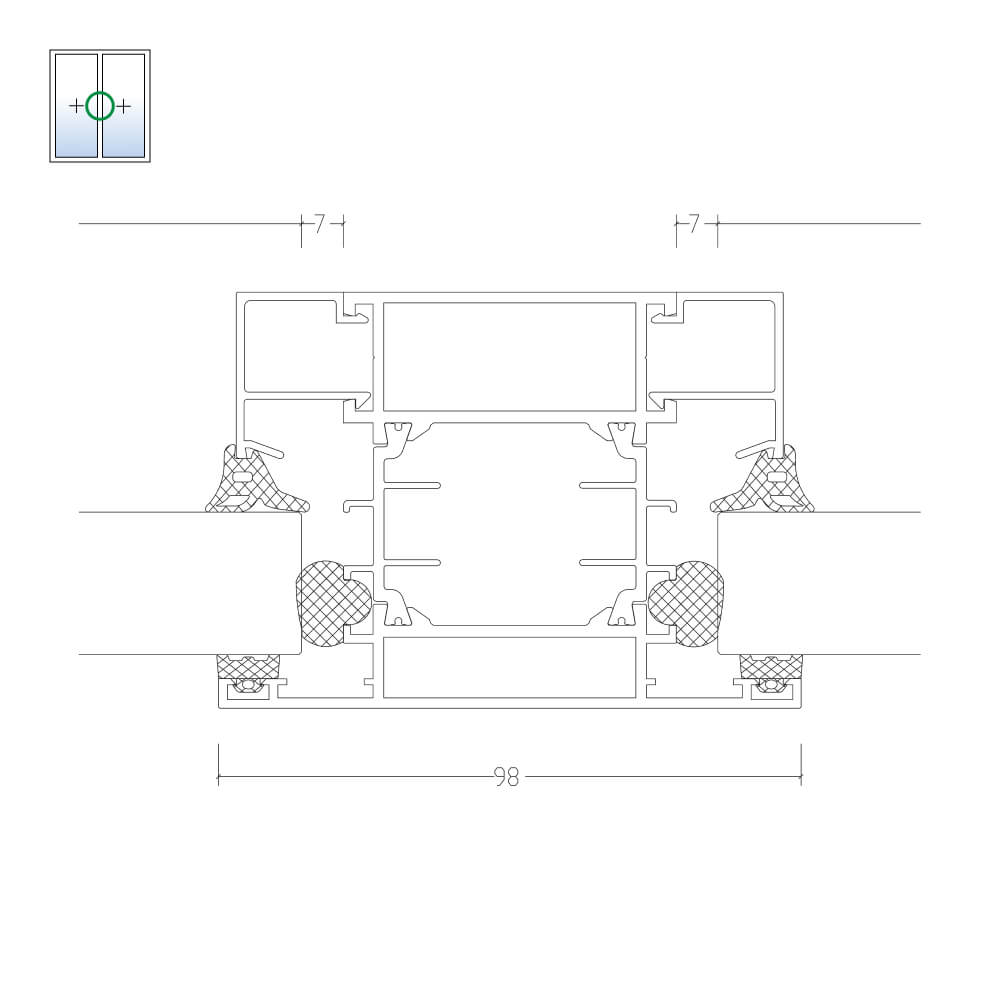

MB-70: Pfosten bei Festverglasung
MB-70: Pfosten bei Festverglasung
MB-70: Pfosten mit Flügel
MB-70: Pfosten mit Flügel

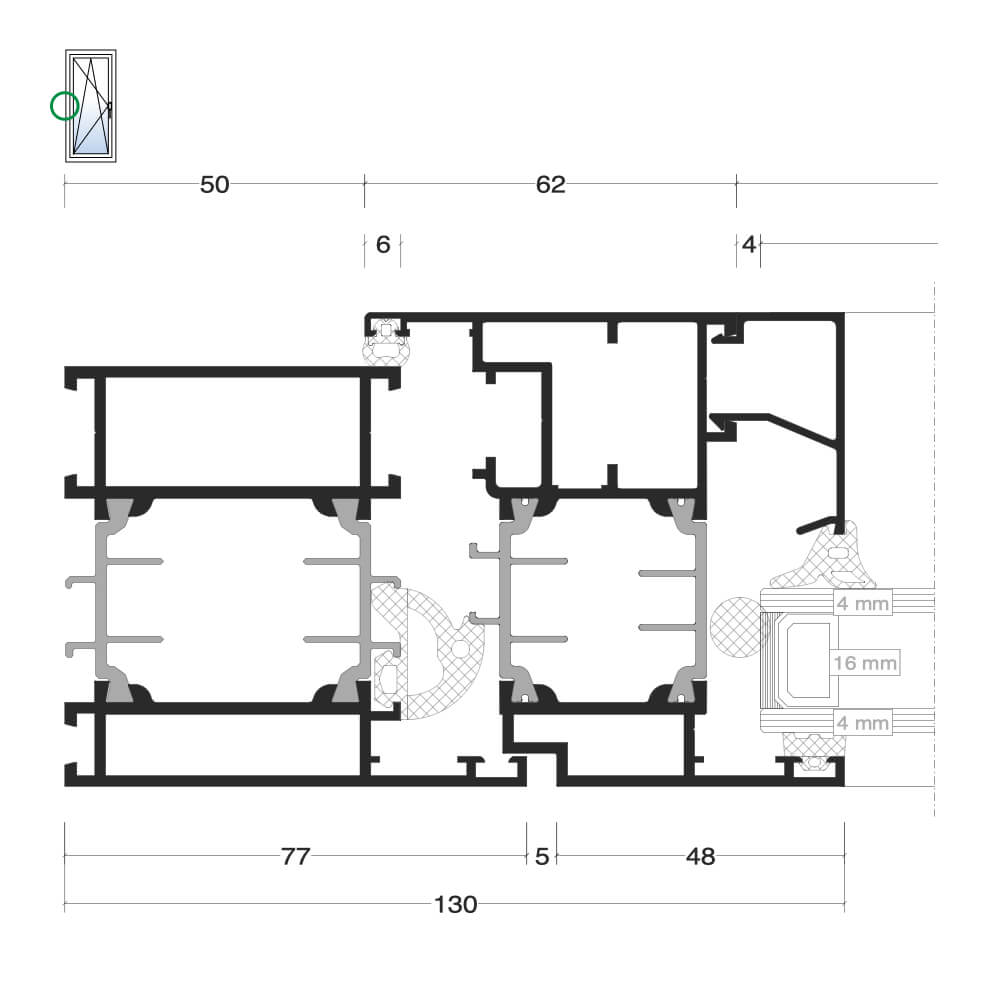

MB-70: Rahmen mit Flügel
MB-70: Rahmen mit Flügel

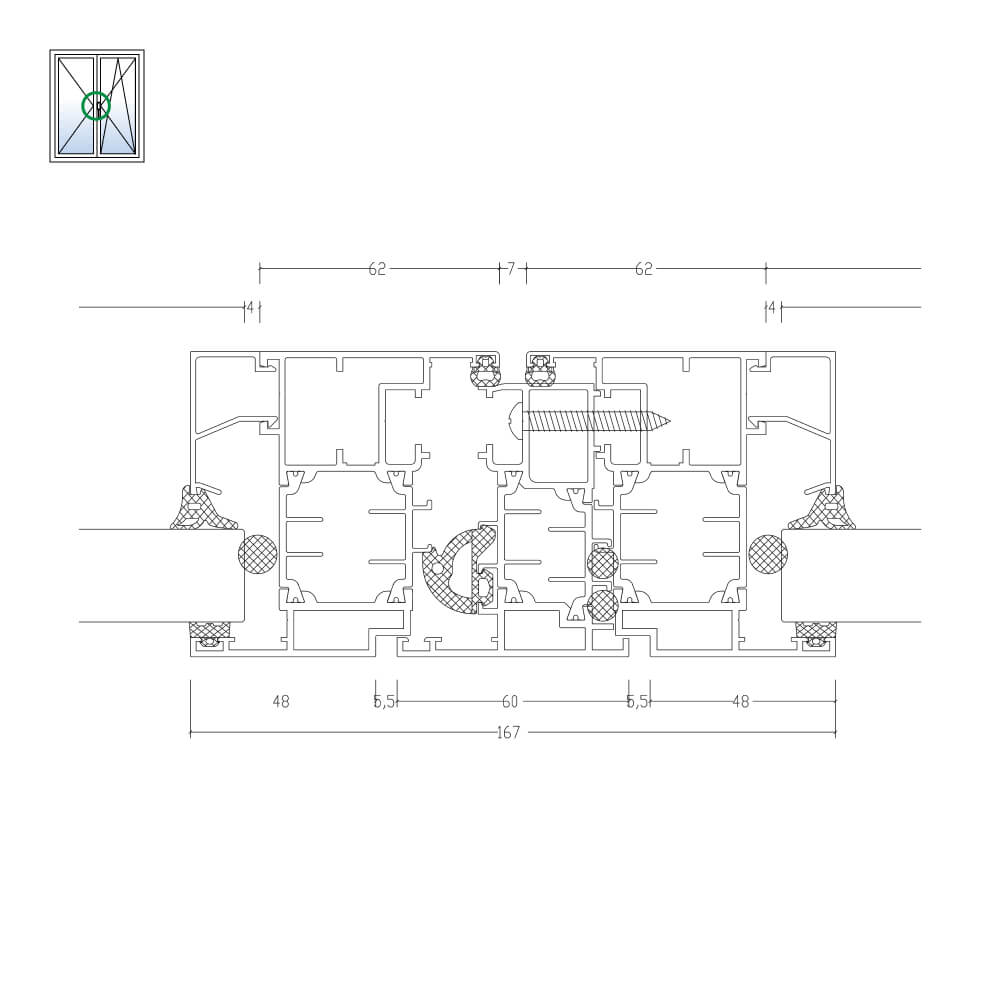

MB-70: Stulpdetail
MB-70: Stulpdetail

Aluprof MB-70 HI

MB-70 HI: Festverglasung
MB-70 HI: Festverglasung

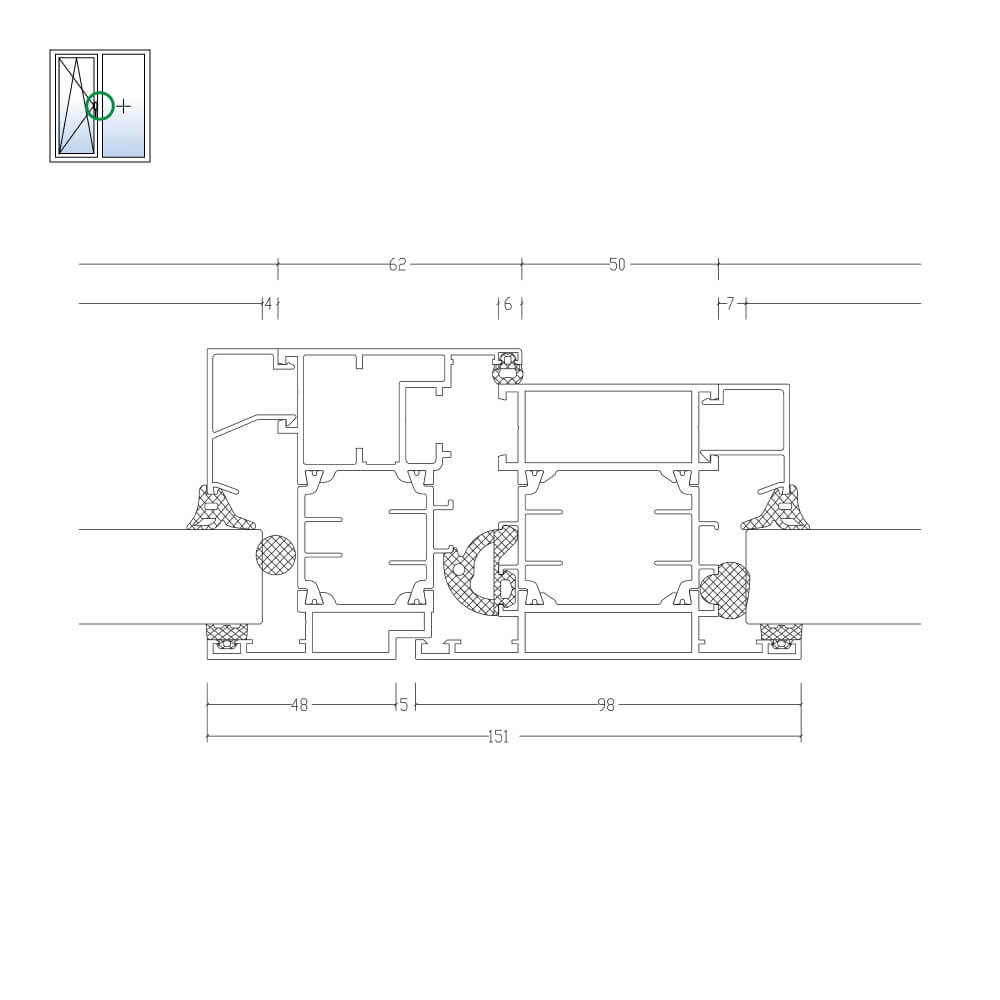

MB-70 HI: Flügel mit Festverglasung
MB-70 HI: Flügel mit Festverglasung
MB-70 HI: Pfosten bei Festverglasung
MB-70 HI: Pfosten bei Festverglasung
MB-70 HI: Rahmen mit Flügel
MB-70 HI: Rahmen mit Flügel

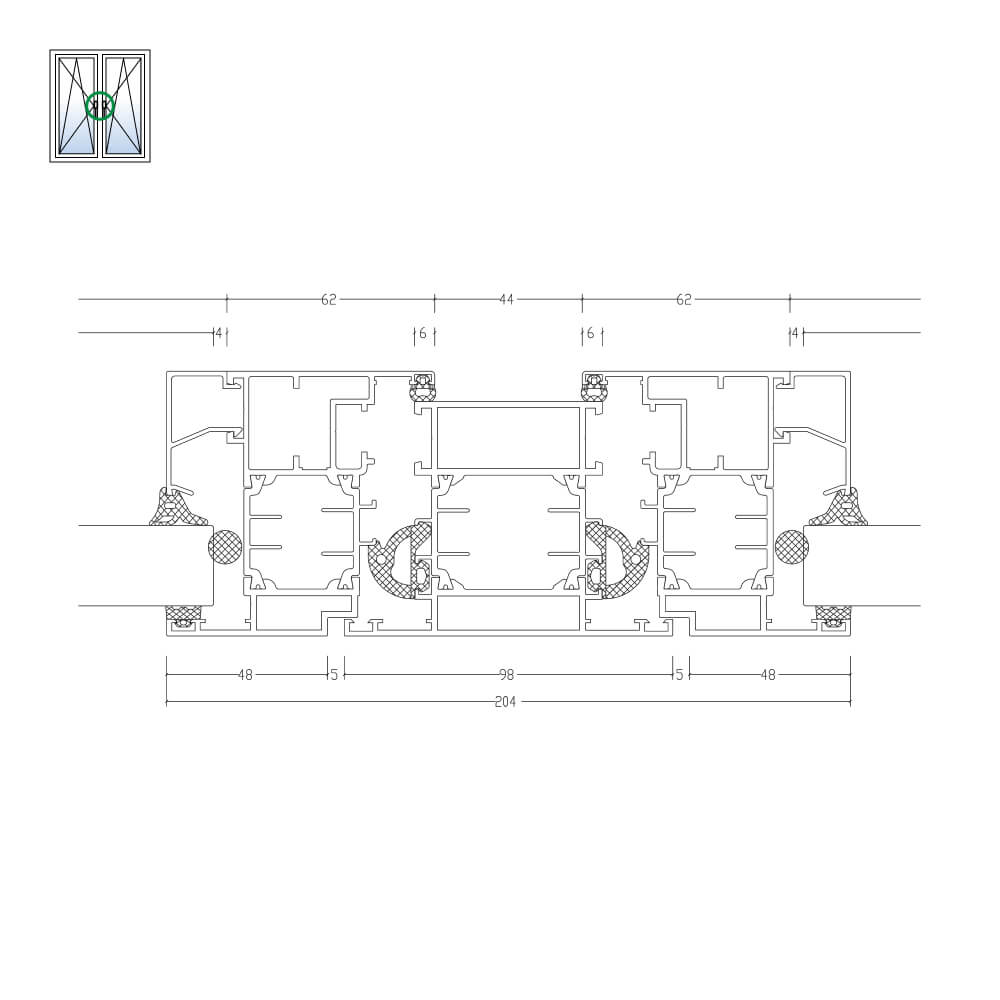

MB-70 HI: Pfosten mit Flügel
MB-70 HI: Pfosten mit Flügel
MB-70 HI: Stulpdetail
MB-70 HI: Stulpdetail

Aluprof MB-86

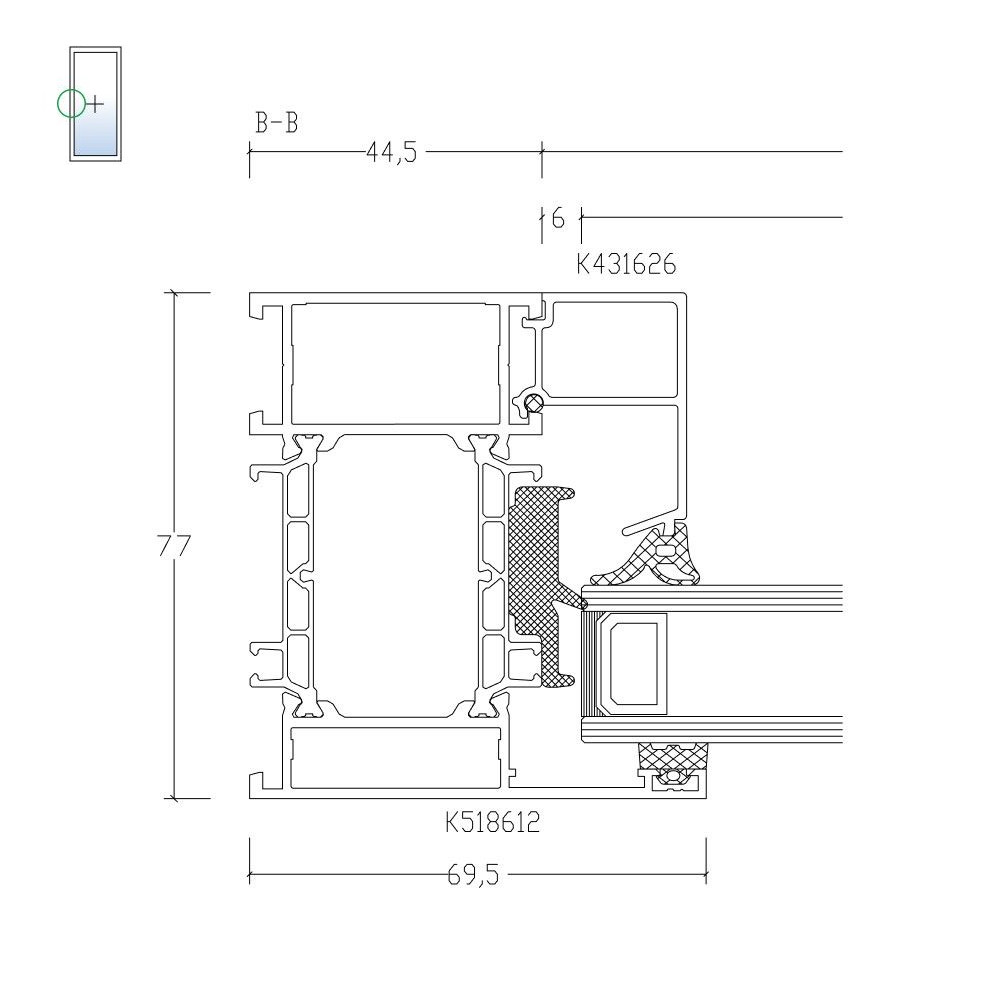

MB-86: Festverglasung
MB-86: Festverglasung

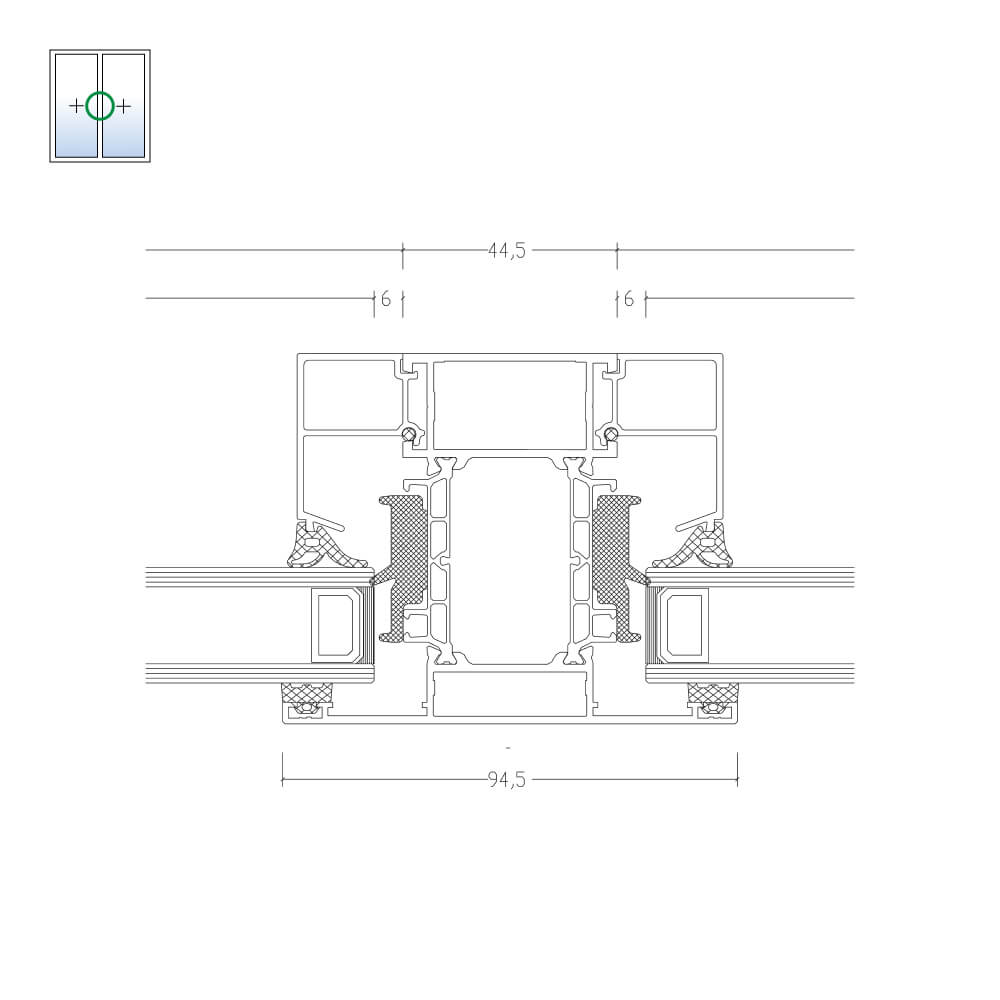

MB-86: Pfosten bei Festverglasung
MB-86: Pfosten bei Festverglasung

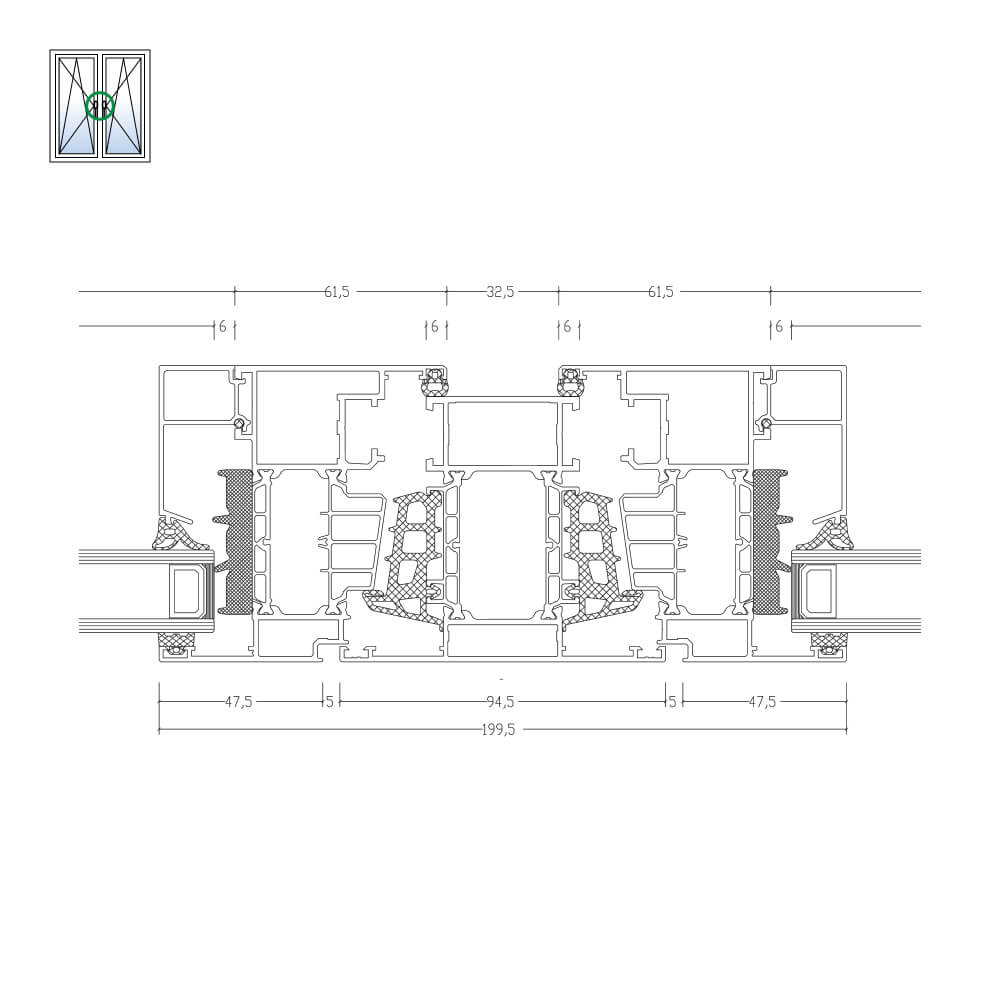

MB-86: Pfosten bei Dreh-Kipp Öffnung
MB-86: Pfosten bei Dreh-Kipp Öffnung
MB-86: Flügel mit Dreh-Kipp Öffnung
MB-86: Flügel mit Dreh-Kipp Öffnung

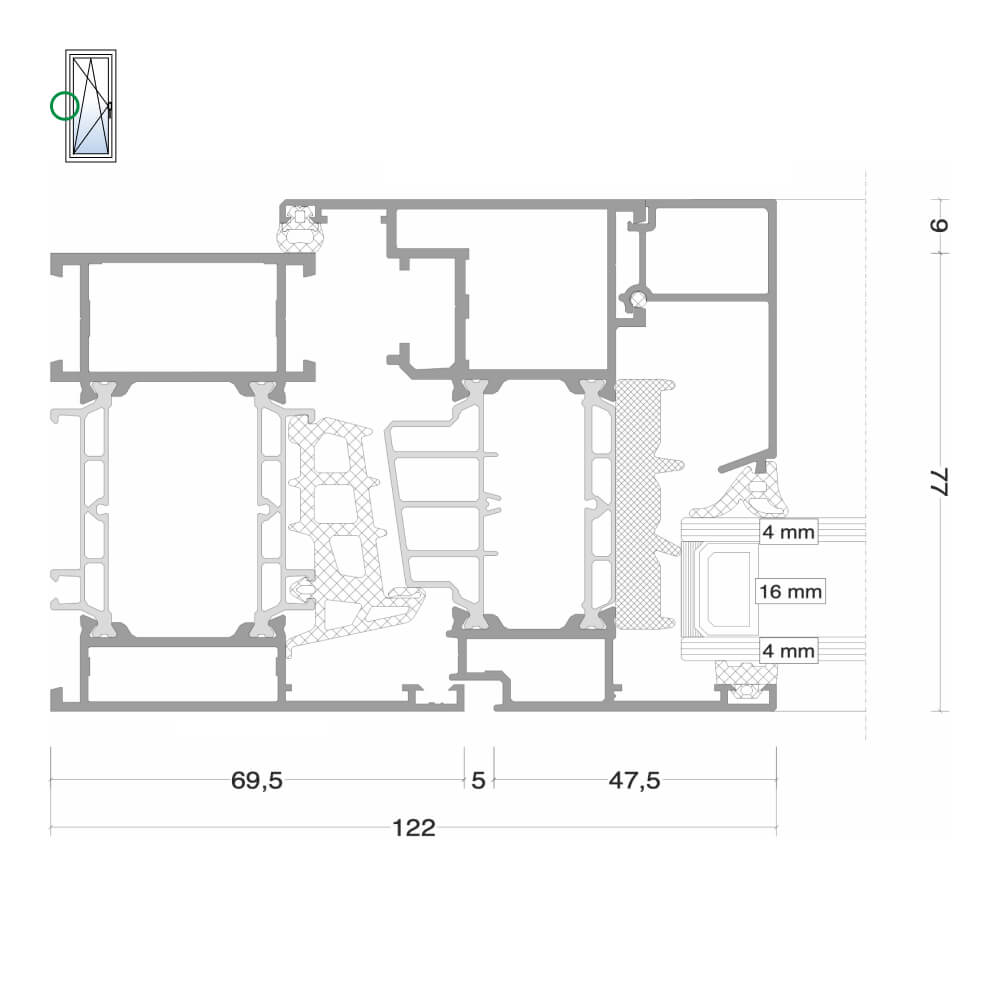

MB-86: Rahmen mit Flügel
MB-86: Rahmen mit Flügel

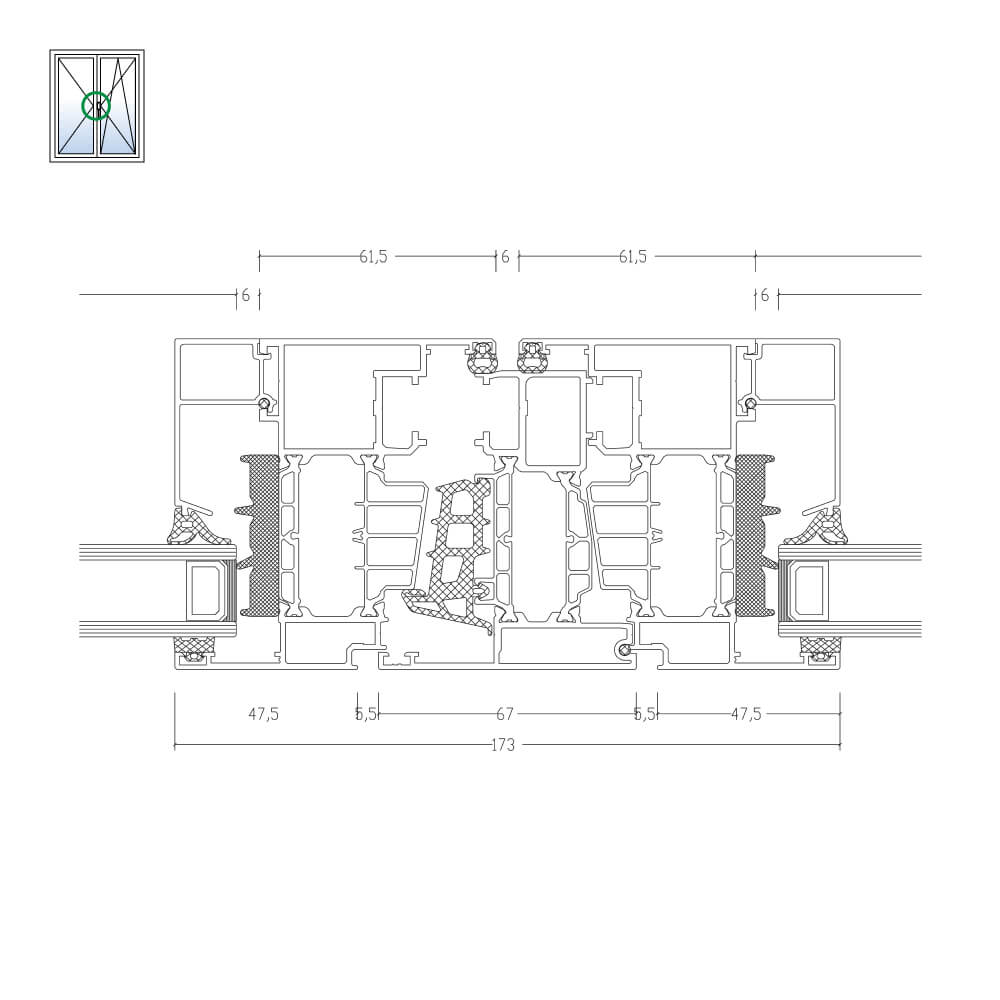

MB-86: Stulpdetail
MB-86: Stulpdetail

Schüco AWS 50.NI

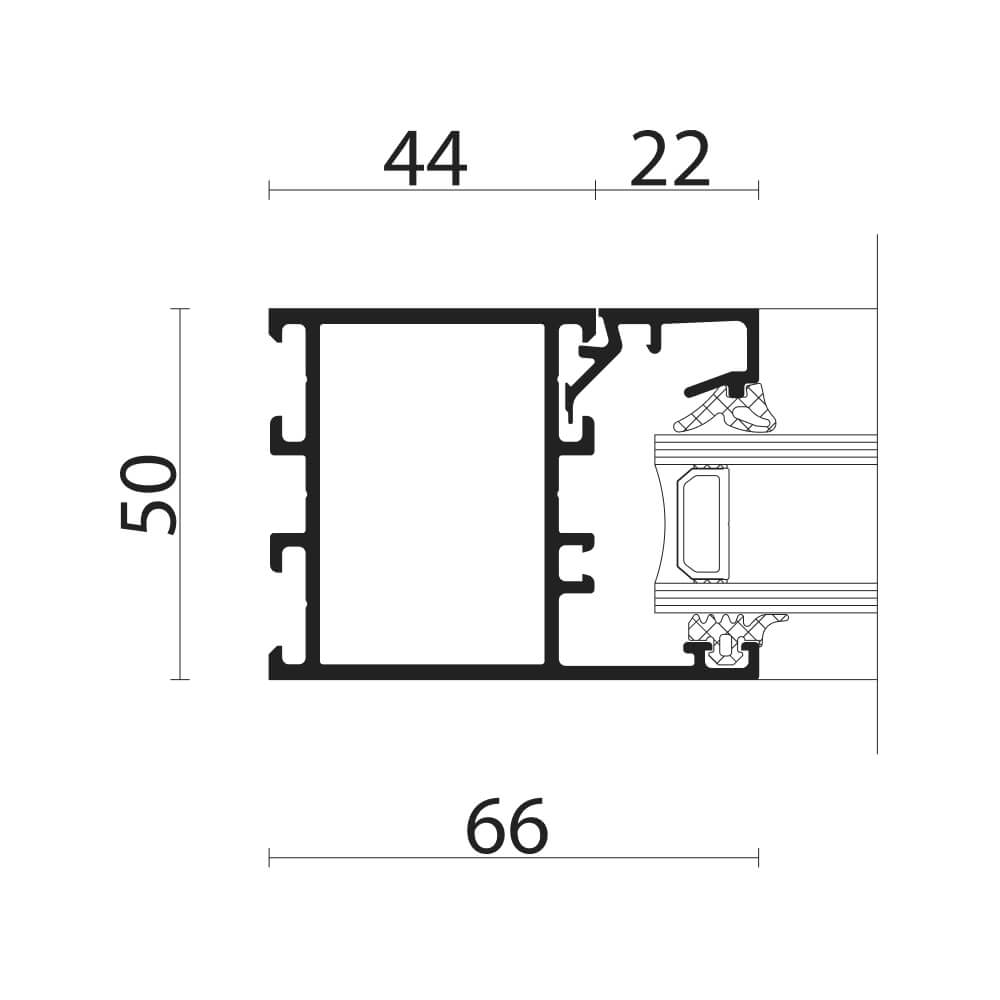

AWS 50.NI: Festverglasung
AWS 50.NI: Festverglasung

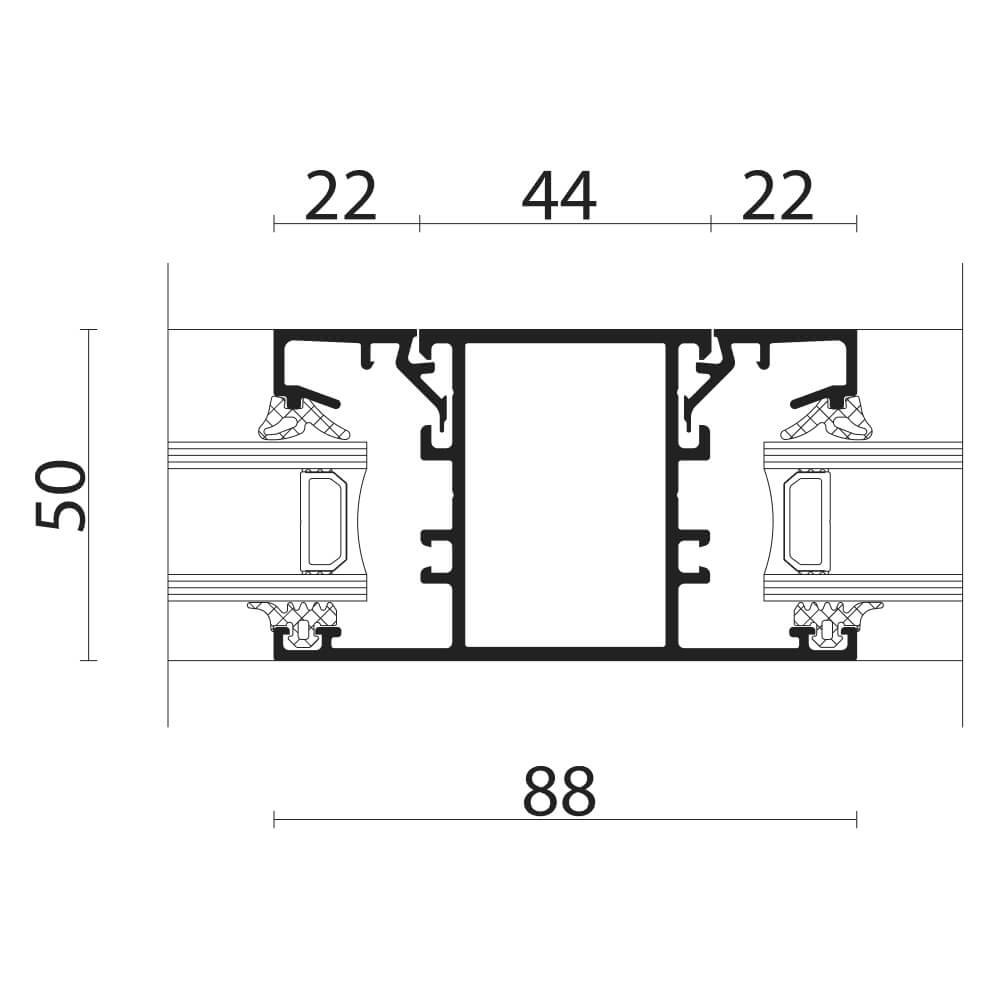

AWS 50.NI: Pfosten bei Festverglasung
AWS 50.NI: Pfosten bei Festverglasung

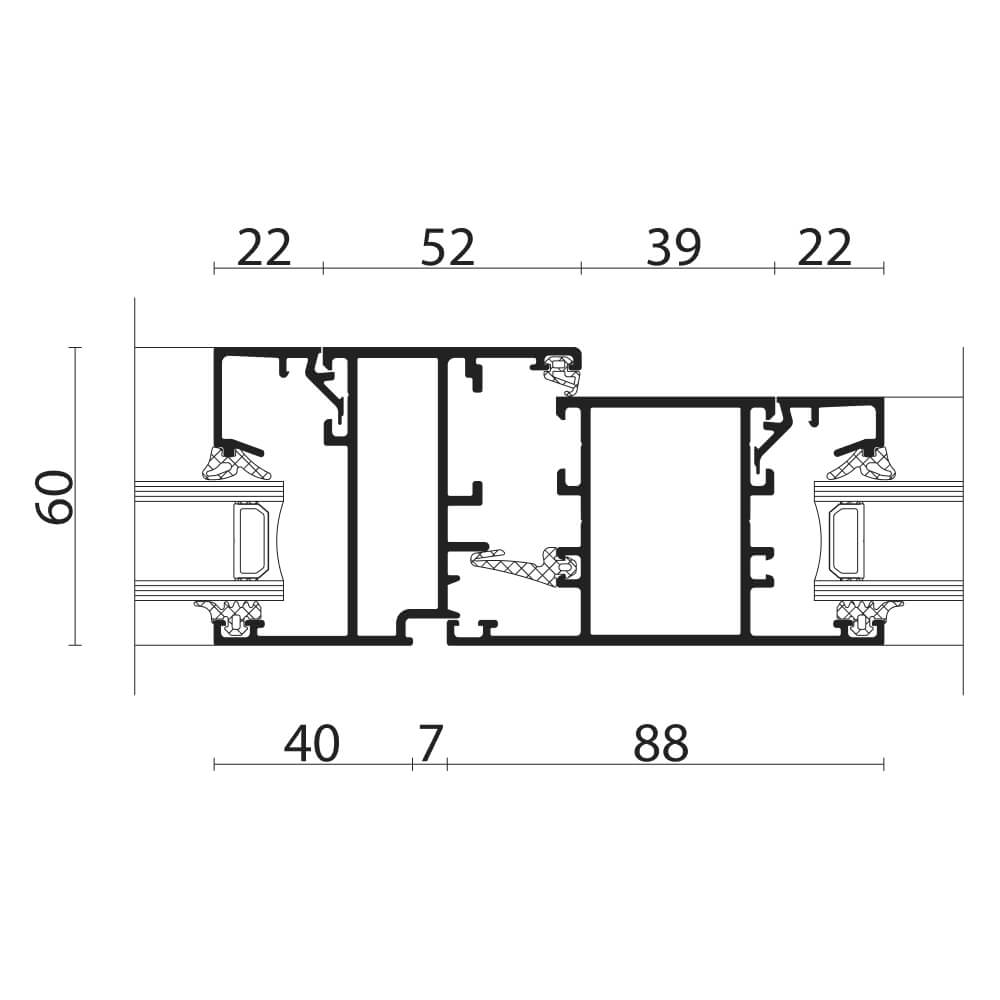

AWS 50.NI: Pfosten bei Flügel mit Festverglasung
AWS 50.NI: Pfosten bei Flügel mit Festverglasung

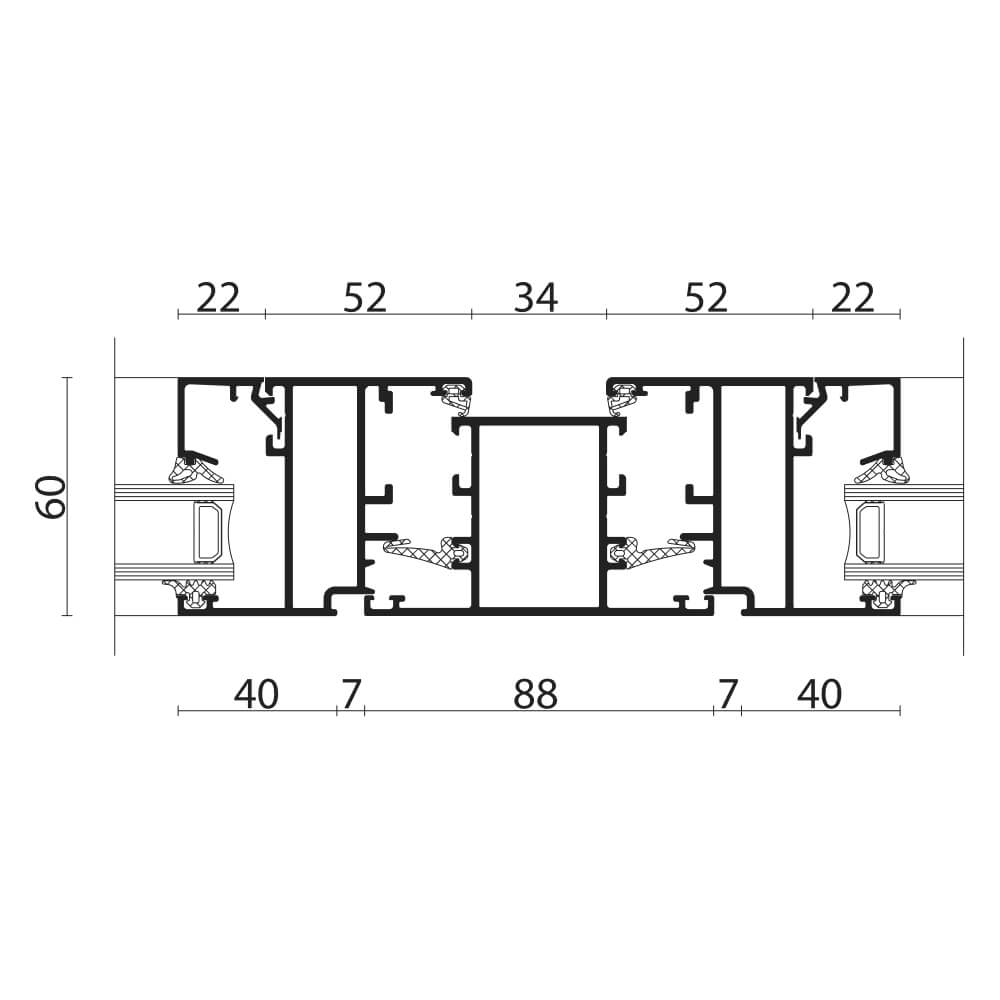

AWS 50.NI: Pfosten mit zwei Flügeln
AWS 50.NI: Pfosten mit zwei Flügeln

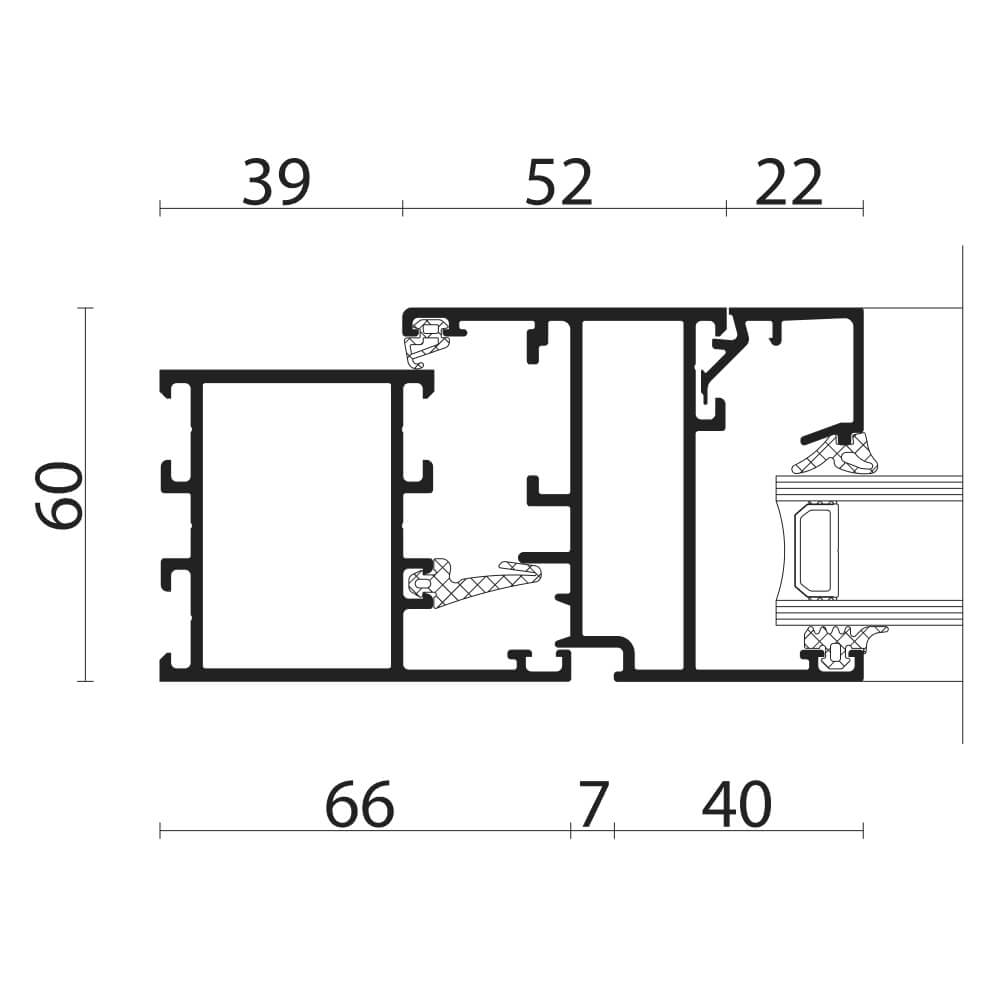

AWS 50.NI: Rahmen mit Flügel
AWS 50.NI: Rahmen mit Flügel

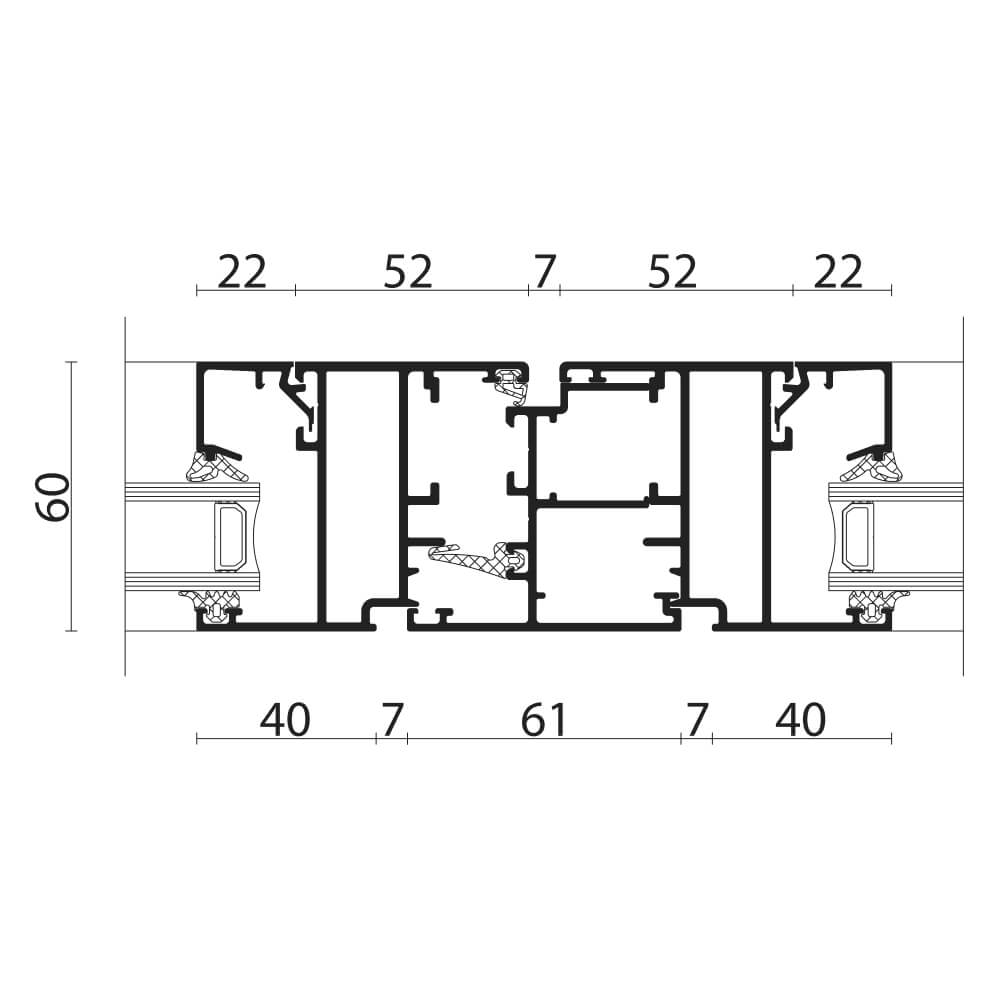

AWS 50.NI: Stulpdetail
AWS 50.NI: Stulpdetail

Schüco AWS 70.HI

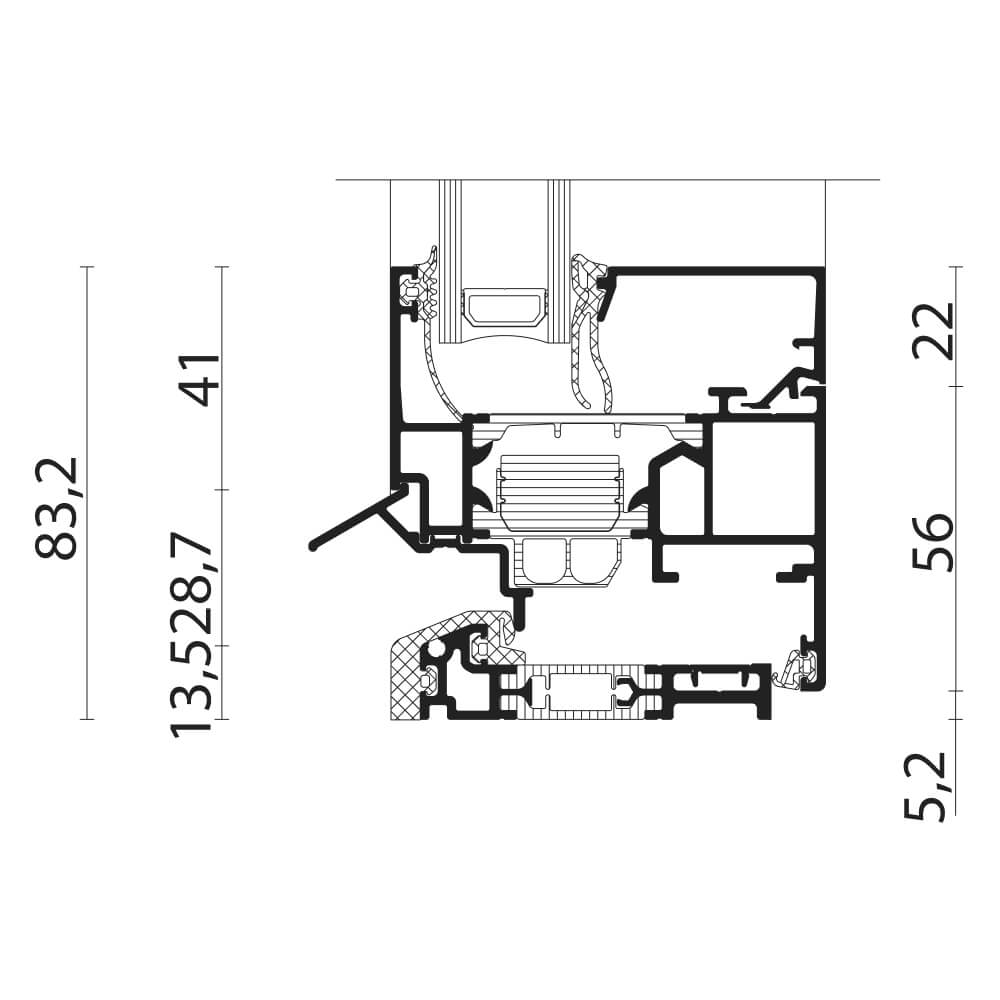

AWS 70.HI: Barrierefreie Schwelle
AWS 70.HI: Barrierefreie Schwelle

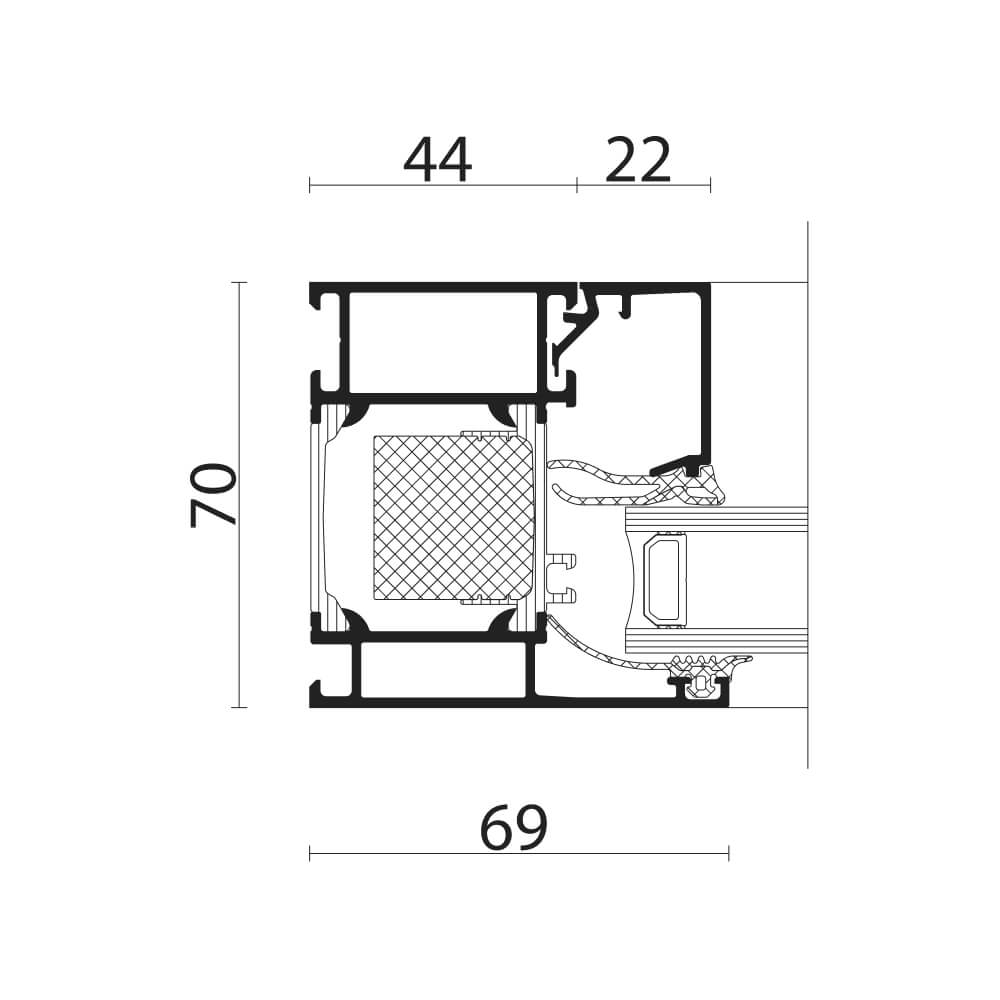

AWS 70.HI: Festverglasung
AWS 70.HI: Festverglasung

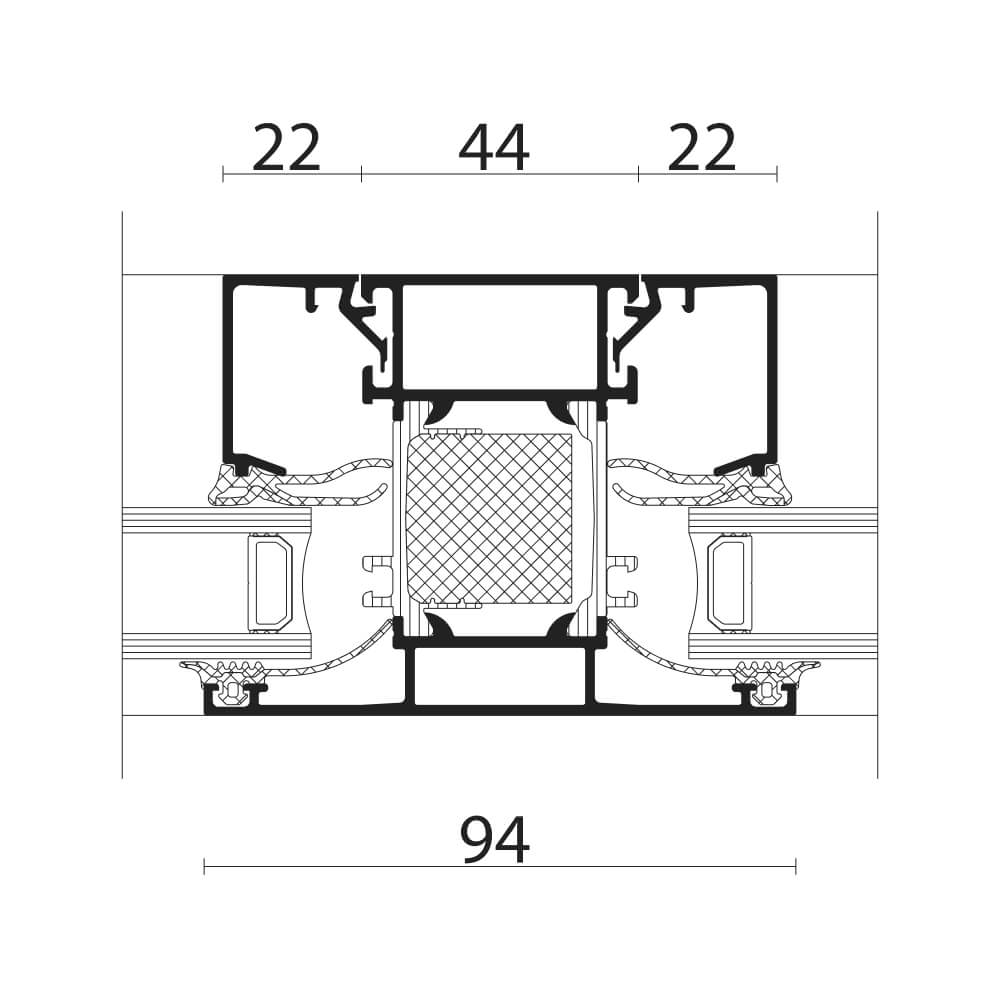

AWS 70.HI: Pfosten bei Festverglasung
AWS 70.HI: Pfosten bei Festverglasung

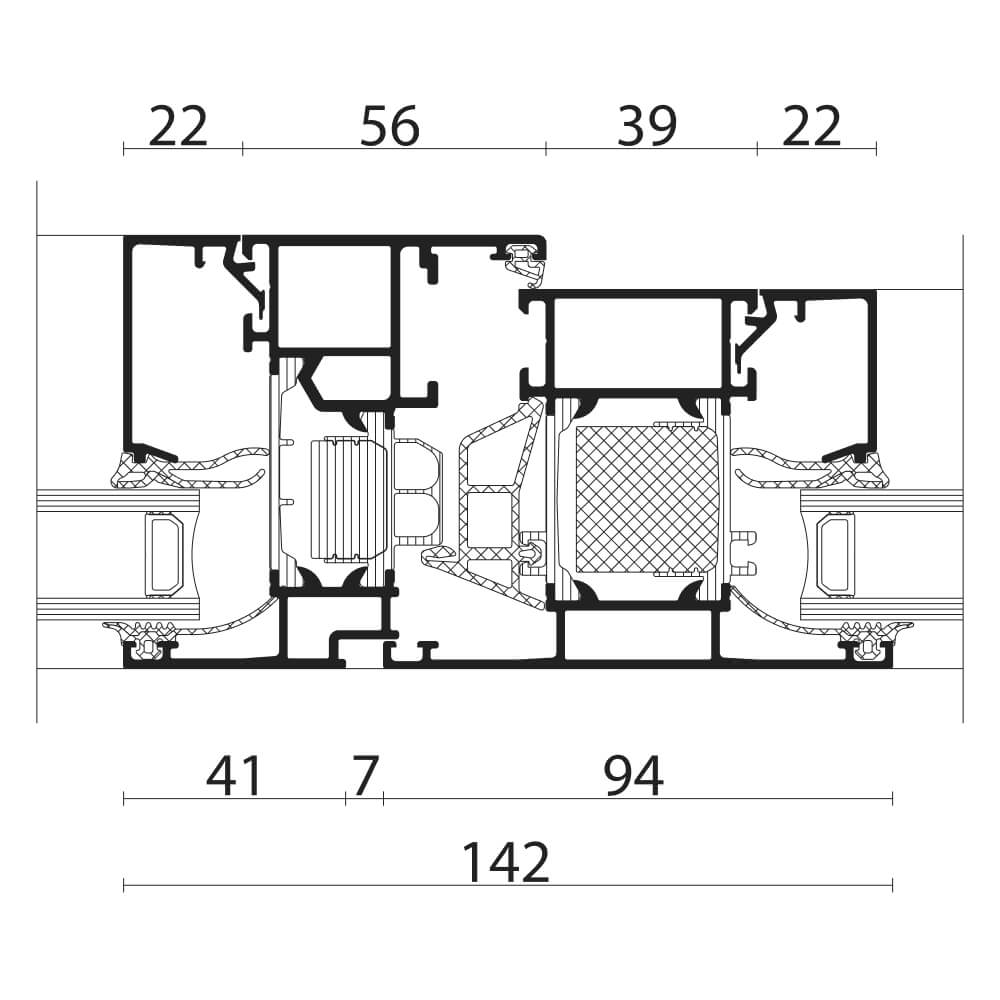

AWS 70.HI: Pfosten bei Flügel mit Festverglasung
AWS 70.HI: Pfosten bei Flügel mit Festverglasung

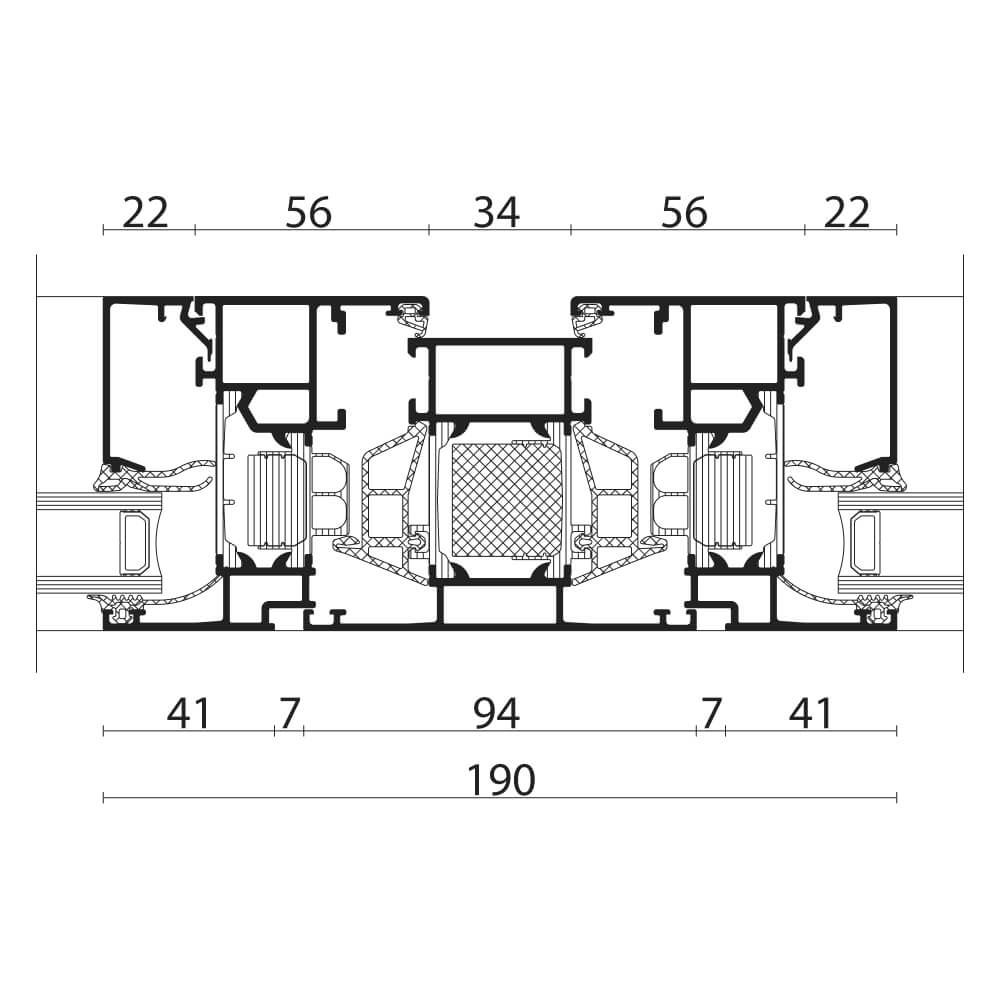

AWS 70.HI: Pfosten bei zwei Flügel
AWS 70.HI: Pfosten bei zwei Flügel

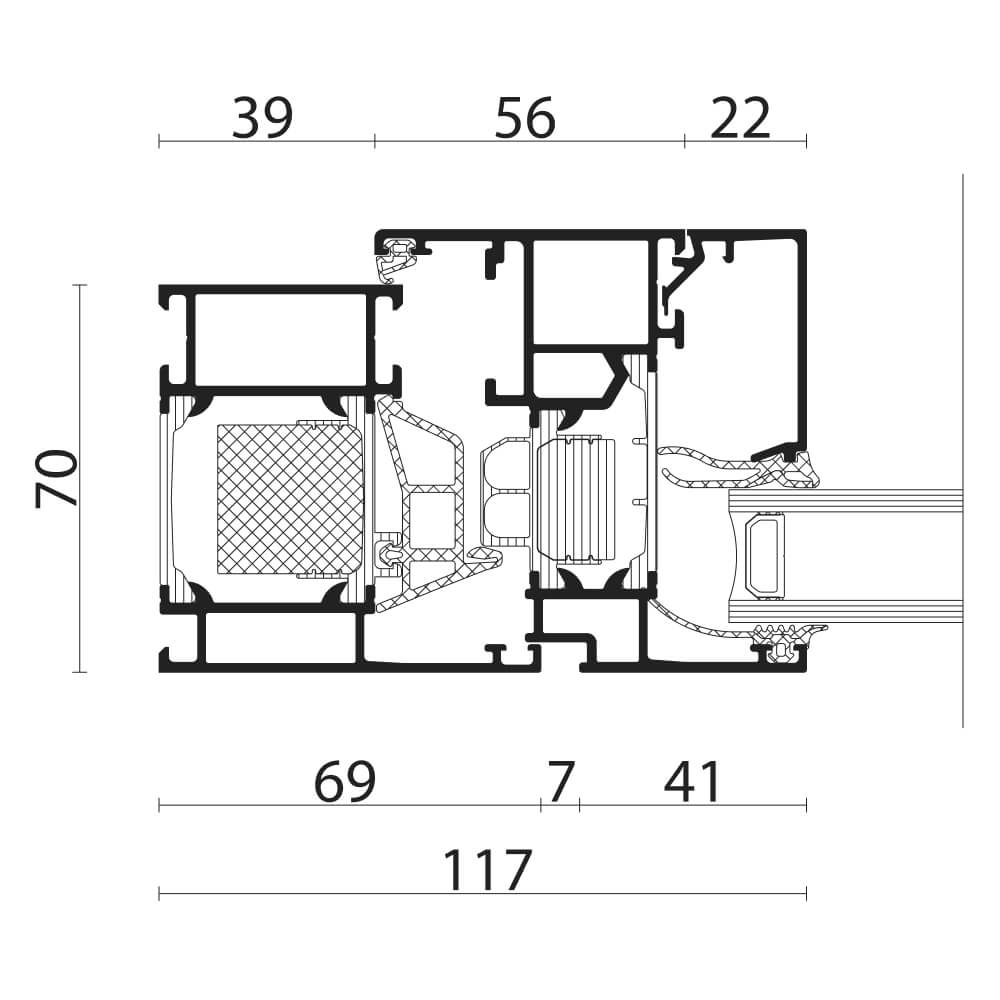

AWS 70.HI: Rahmen mit Flügel
AWS 70.HI: Rahmen mit Flügel

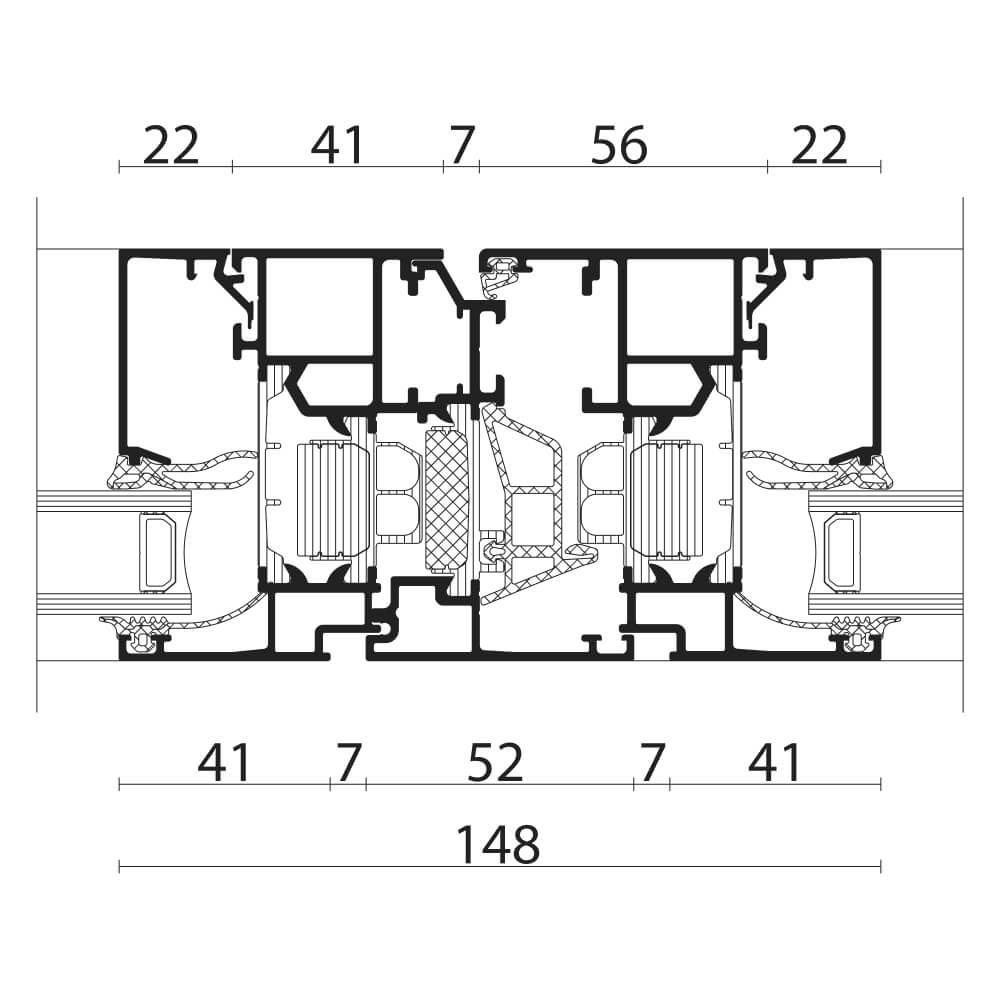

AWS 70.HI: Stulpdetail
AWS 70.HI: Stulpdetail

Schüco AWS 75.SI+

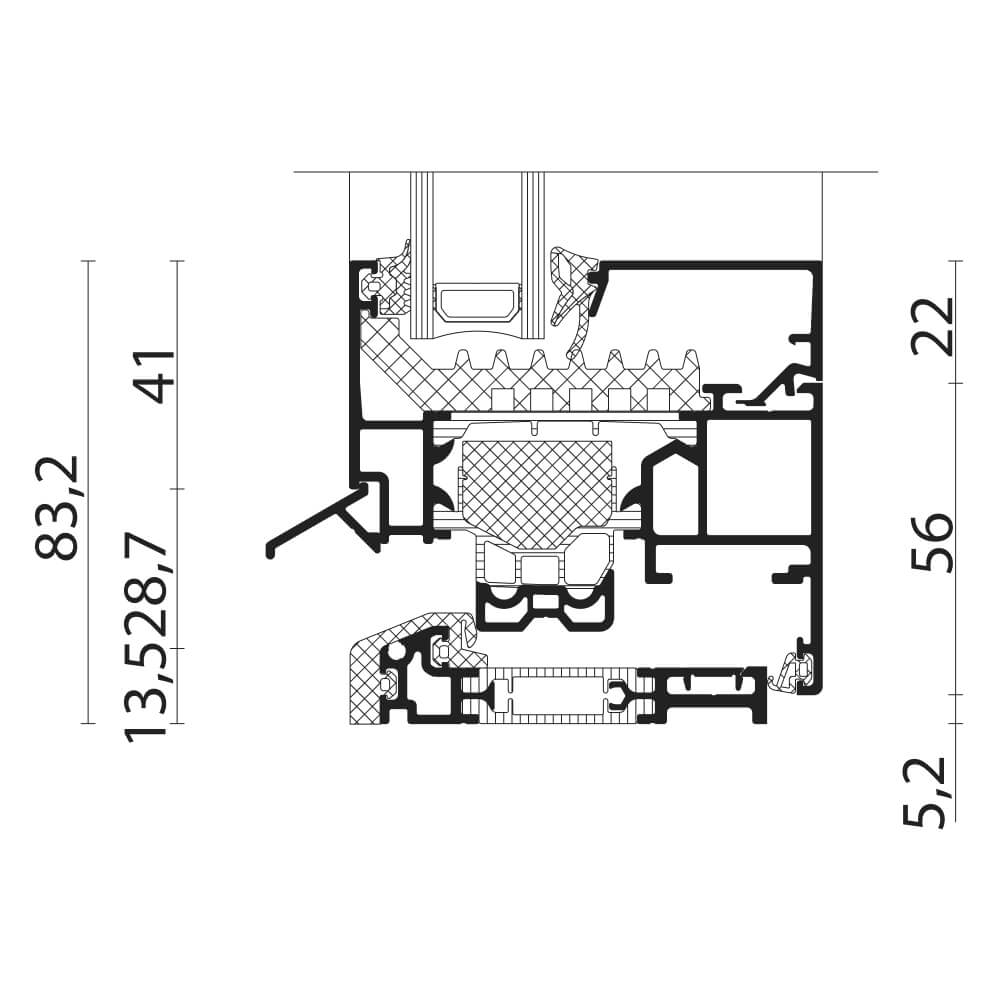

AWS 75.SI+: Barrierefreie Schwelle
AWS 75.SI+: Barrierefreie Schwelle

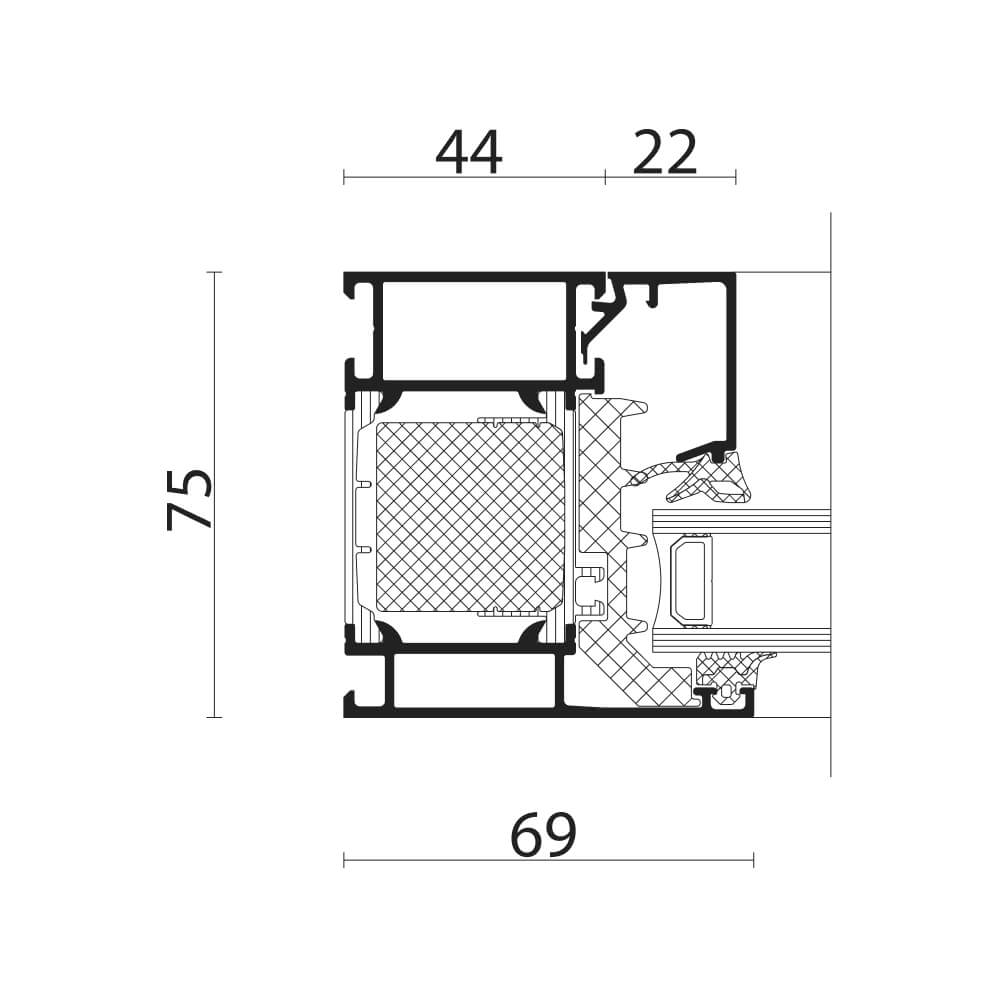

AWS 75.SI+: Festverglasung
AWS 75.SI+: Festverglasung

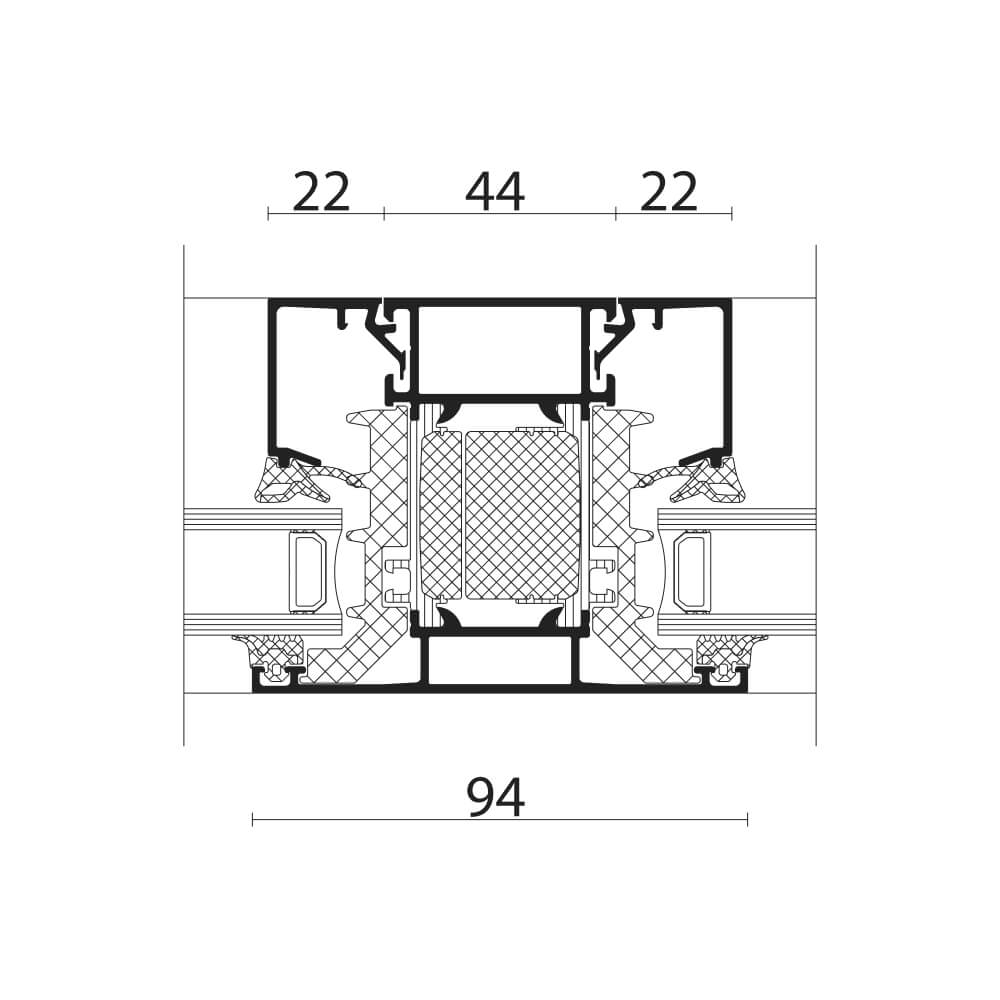

AWS 75.SI+: Pfosten bei Festverglasung
AWS 75.SI+: Pfosten bei Festverglasung

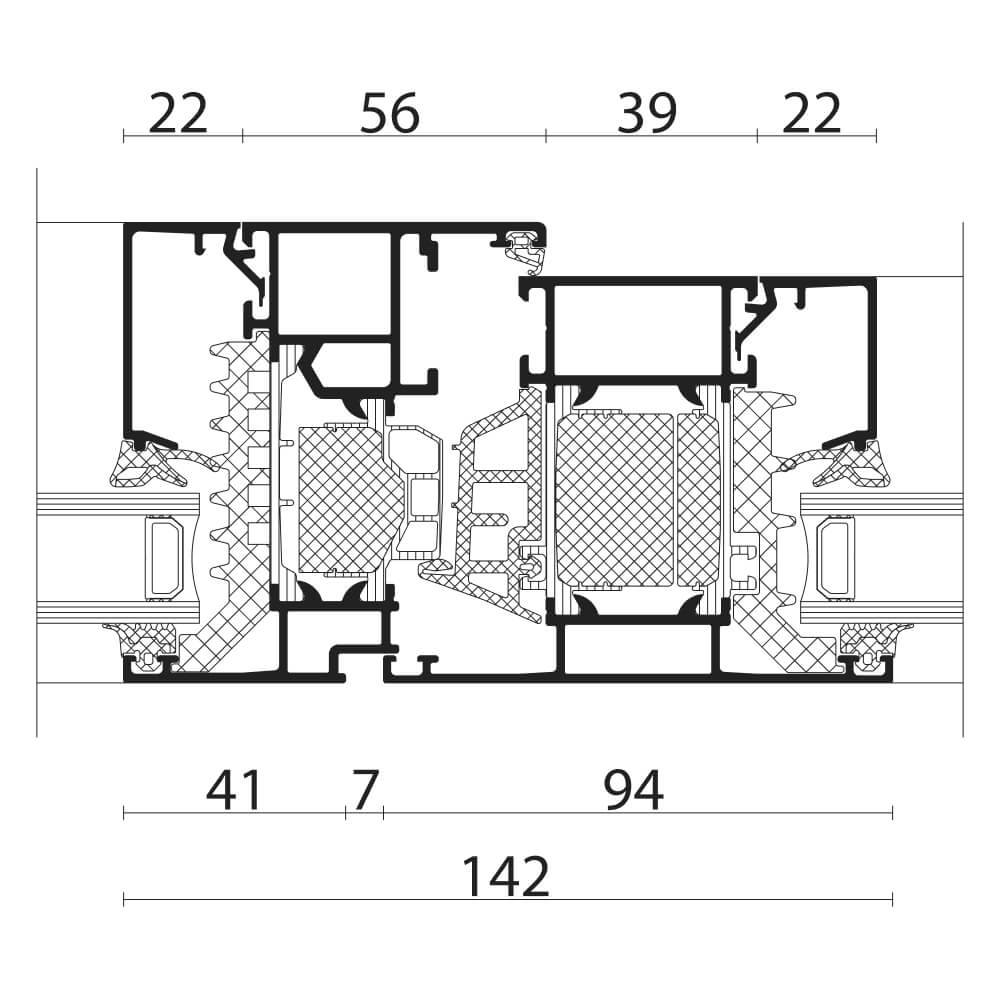

AWS 75.SI+: Pfosten bei Flügel mit Festverglasung
AWS 75.SI+: Pfosten bei Flügel mit Festverglasung

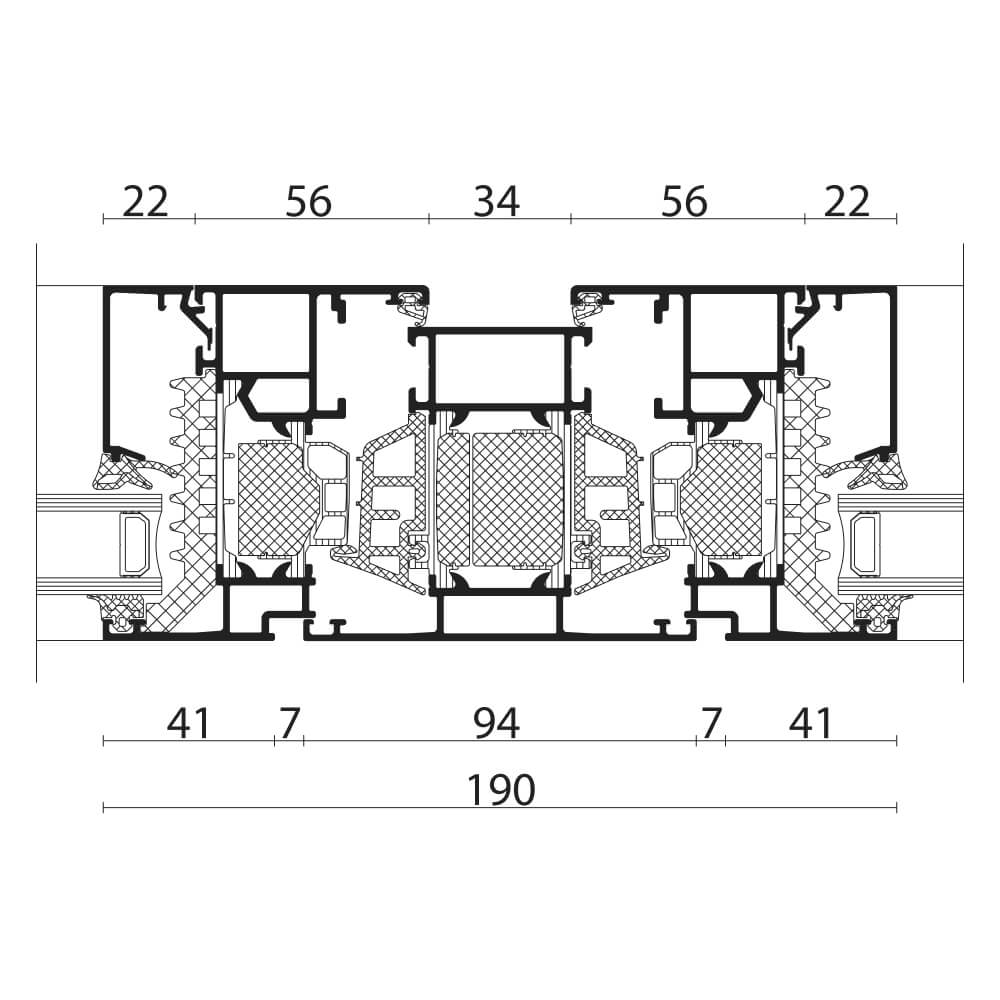

AWS 75.SI+: Pfosten bei zwei Flügel
AWS 75.SI+: Pfosten bei zwei Flügel

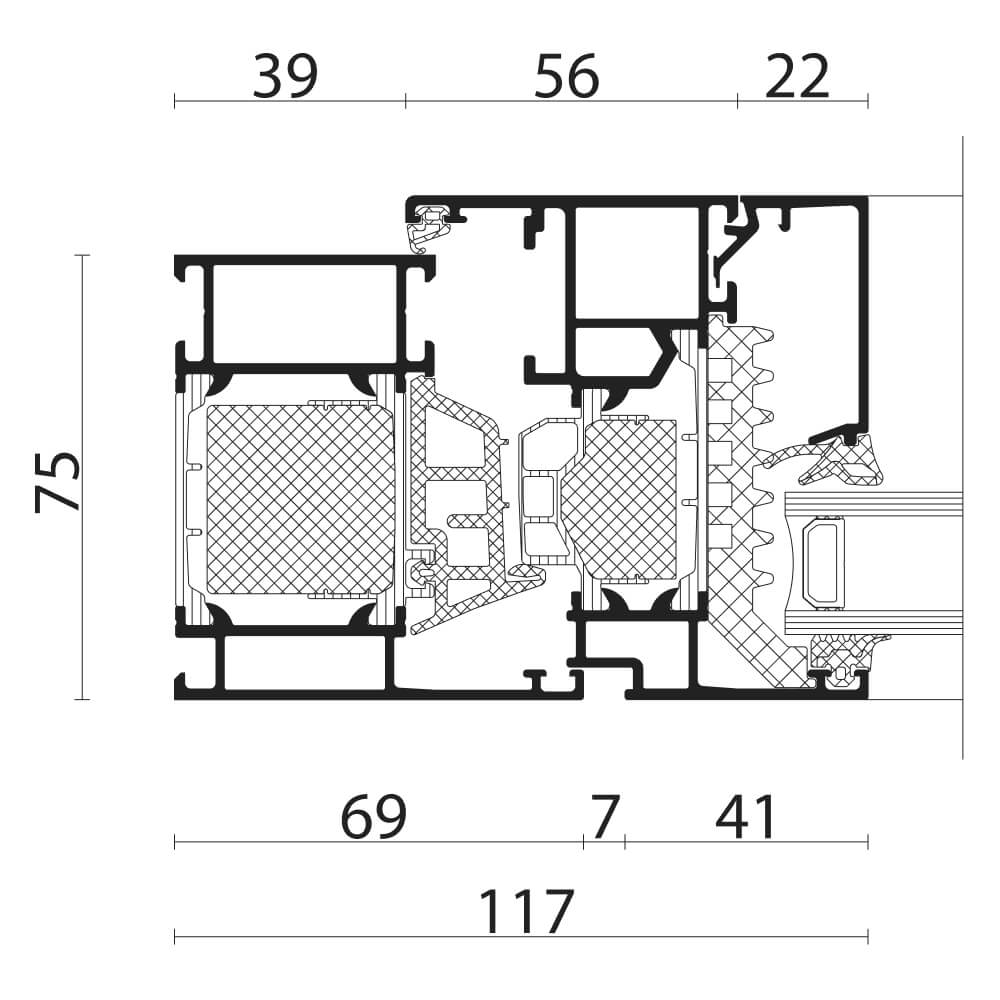

AWS 75.SI+: Rahmen mit Flügel
AWS 75.SI+: Rahmen mit Flügel

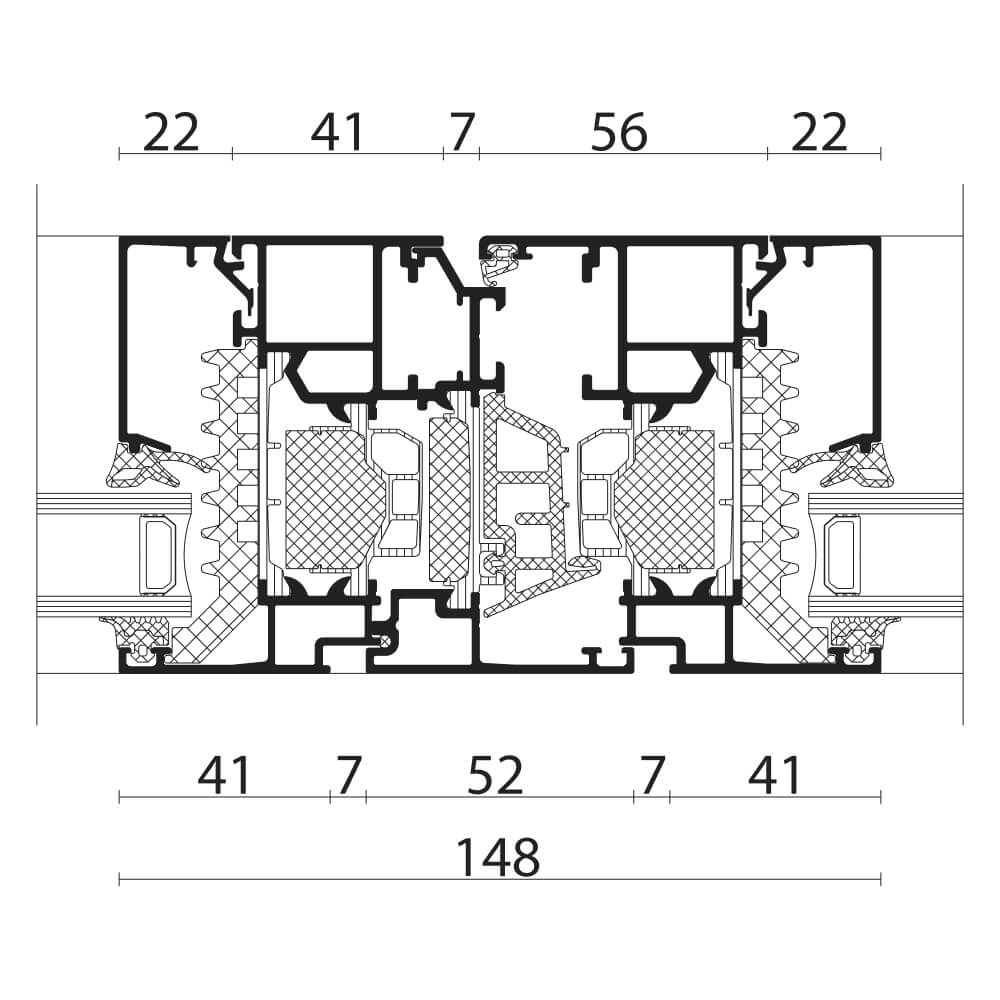

AWS 75.SI+: Stulpdetail
AWS 75.SI+: Stulpdetail

Schüco AWS 90.SI+

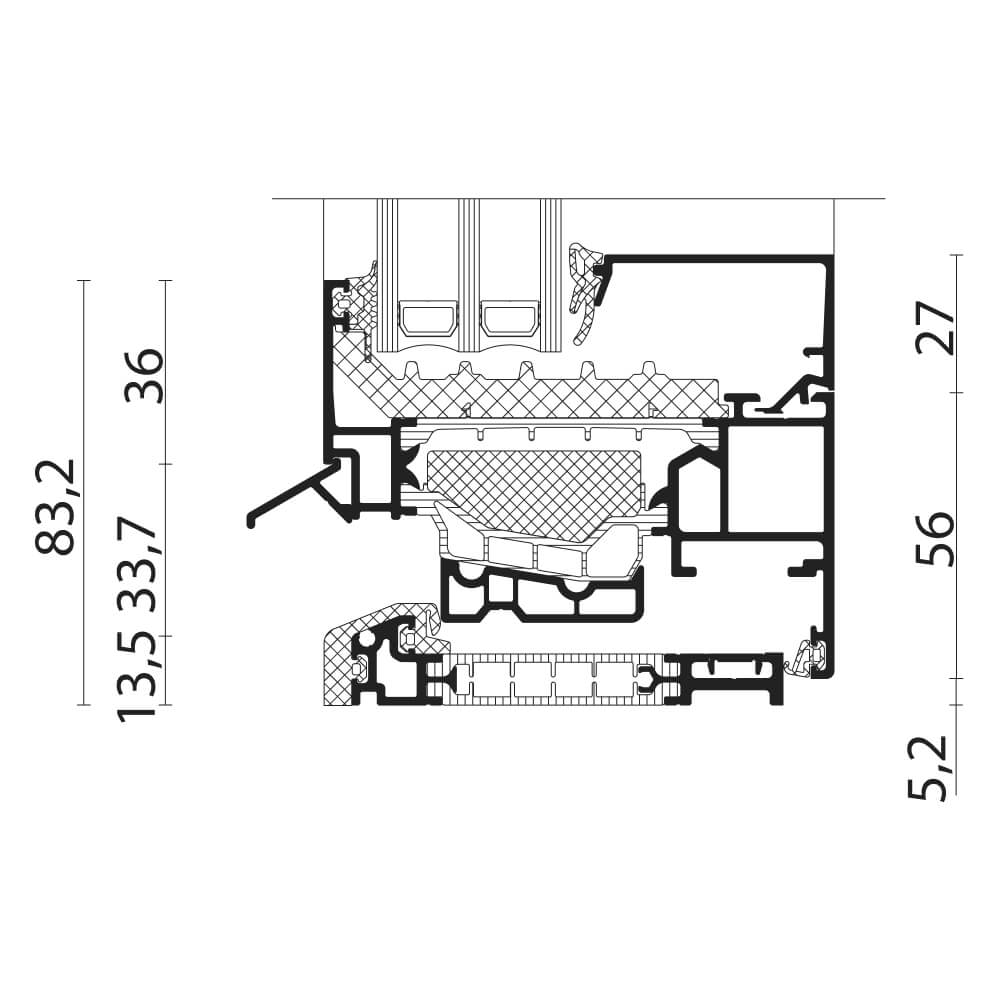

AWS 90.SI+: Barrierefreie Schwelle
AWS 90.SI+: Barrierefreie Schwelle

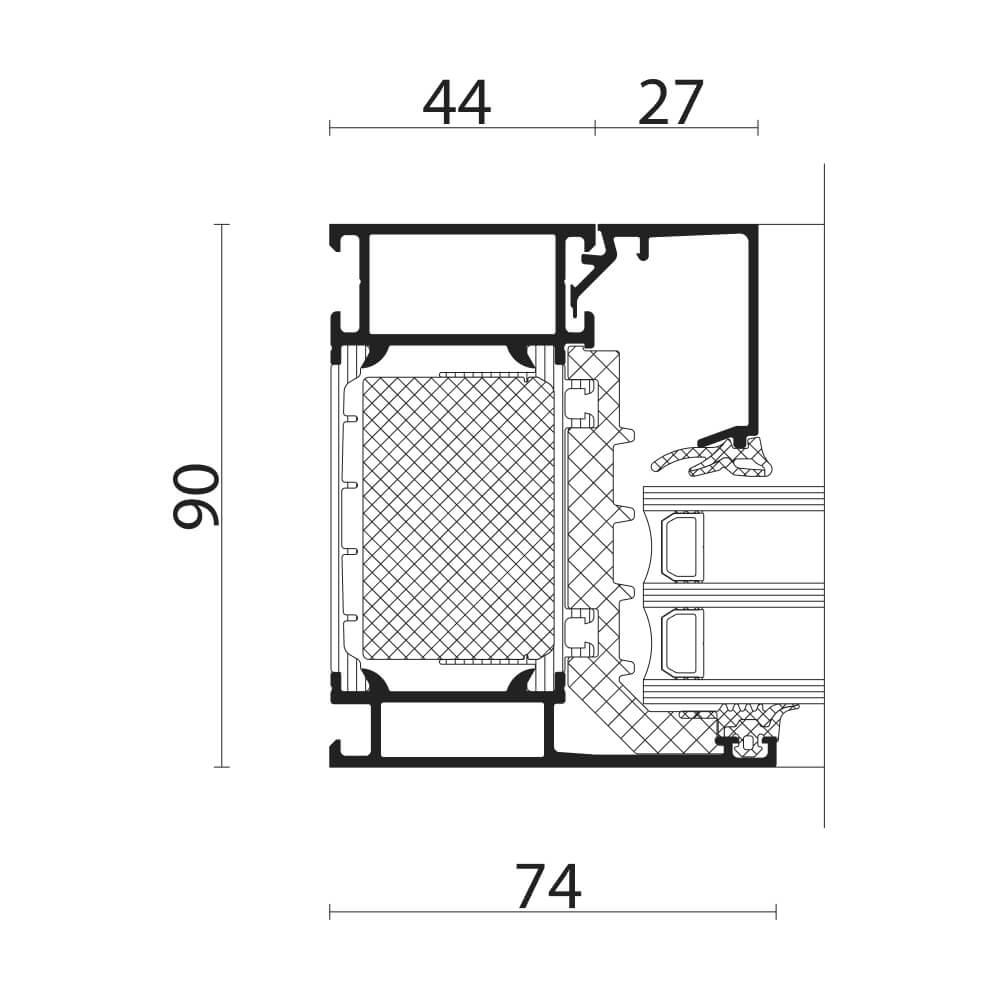

AWS 90.SI+: Festverglasung
AWS 90.SI+: Festverglasung

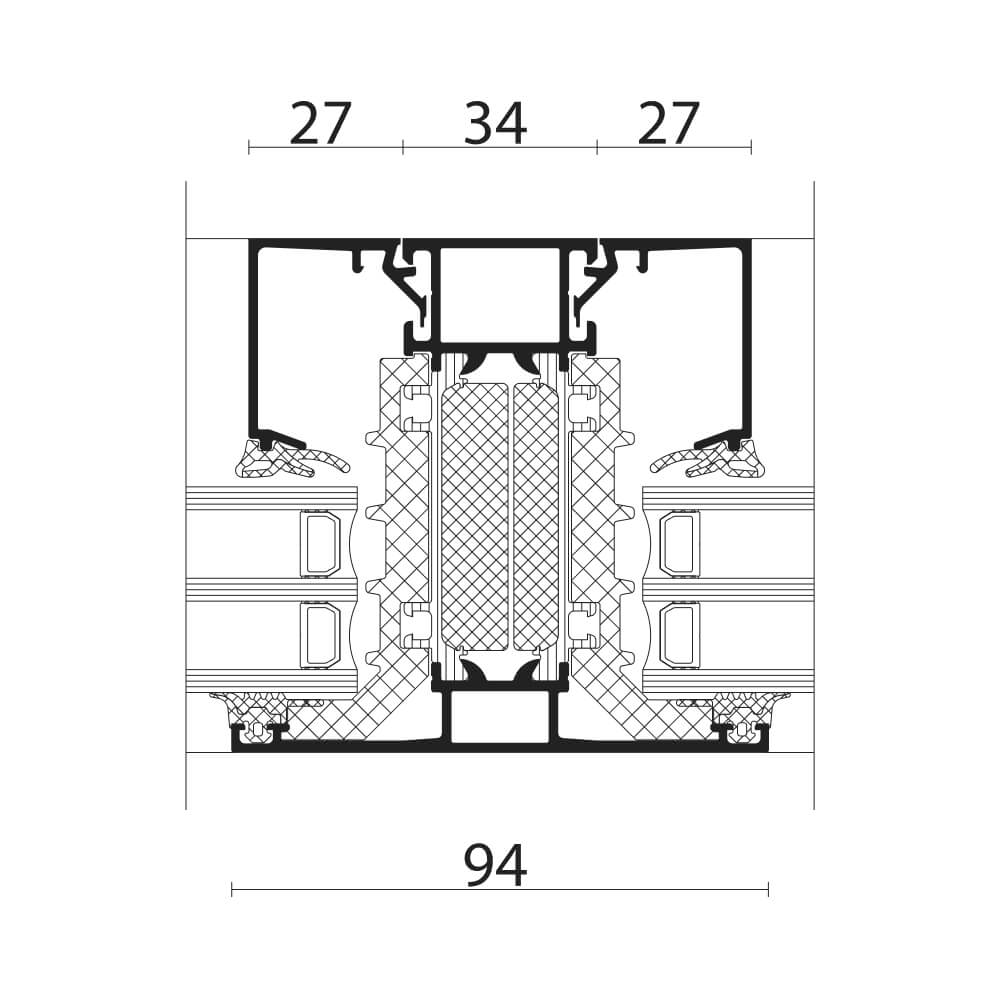

AWS 90.SI+: Pfosten bei Festverglasung
AWS 90.SI+: Pfosten bei Festverglasung

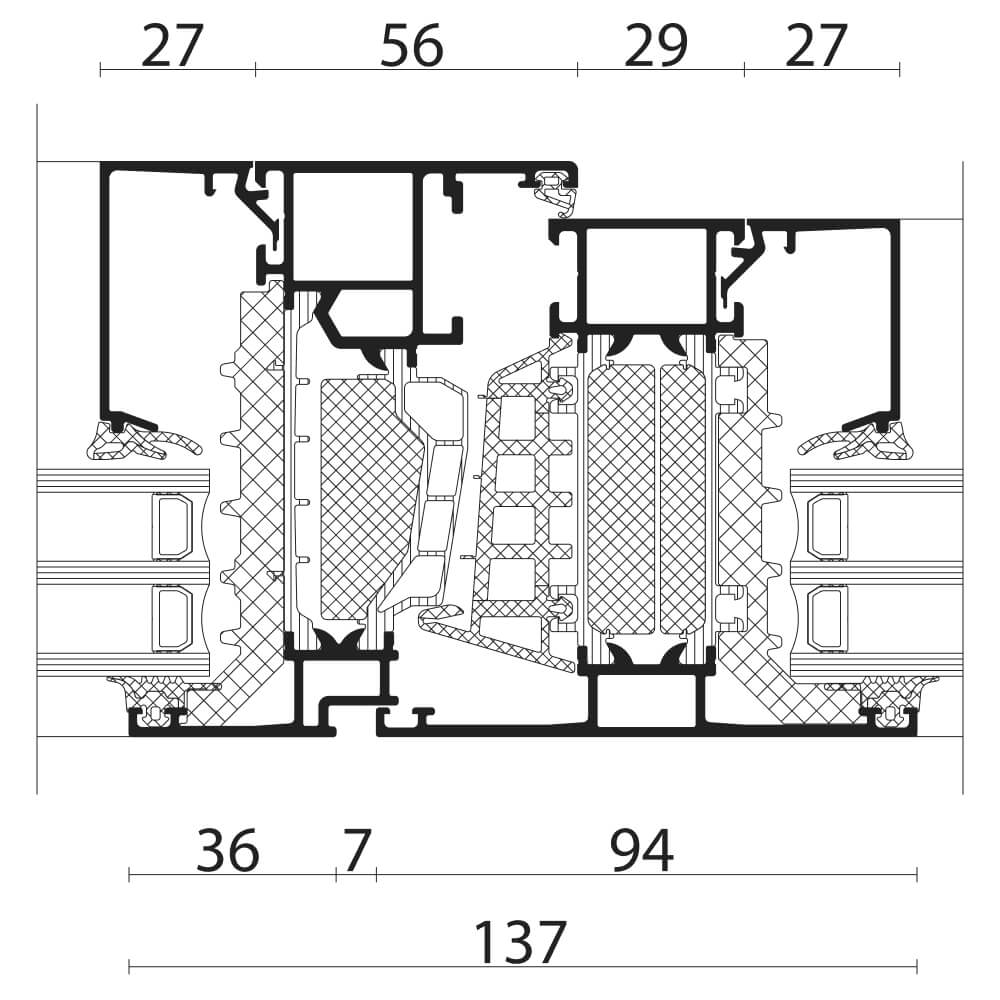

AWS 90.SI+: Pfosten bei Flügel mit Festverglasung
AWS 90.SI+: Pfosten bei Flügel mit Festverglasung

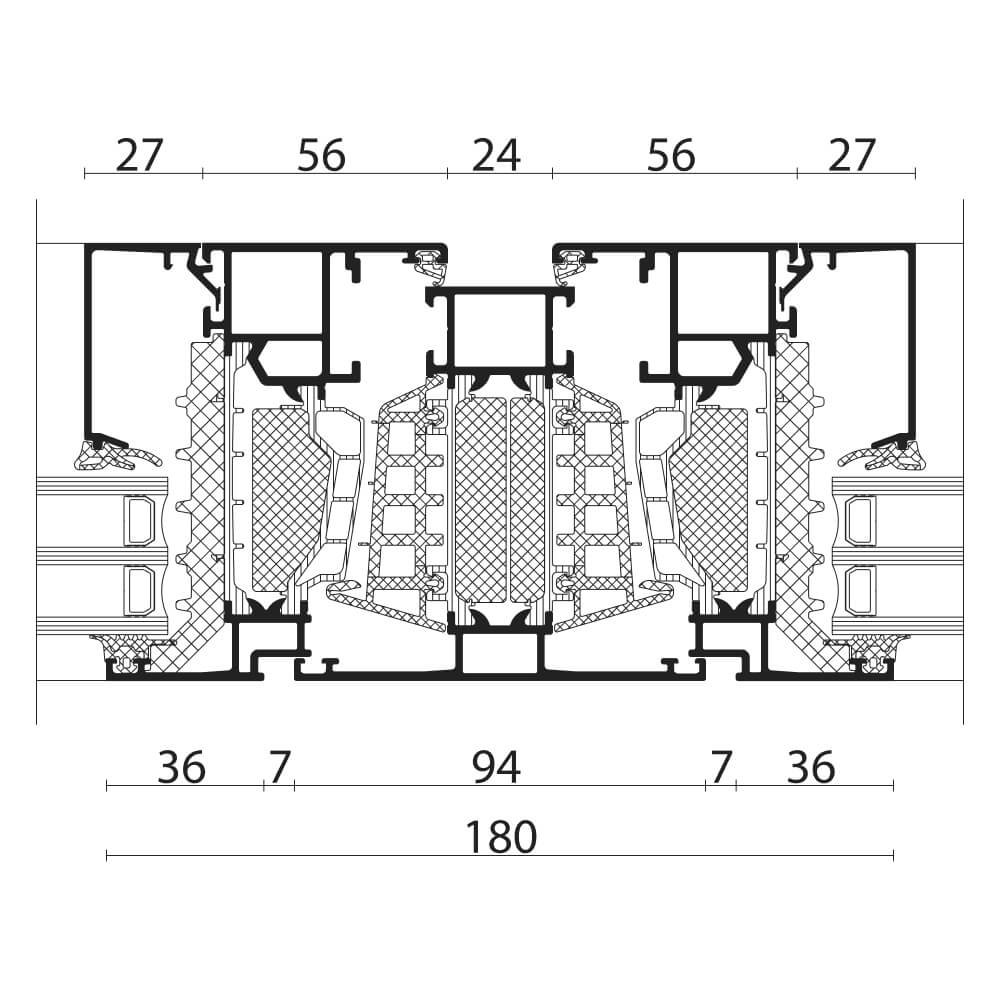

AWS 90.SI+: Pfosten bei zwei Flügel
AWS 90.SI+: Pfosten bei zwei Flügel

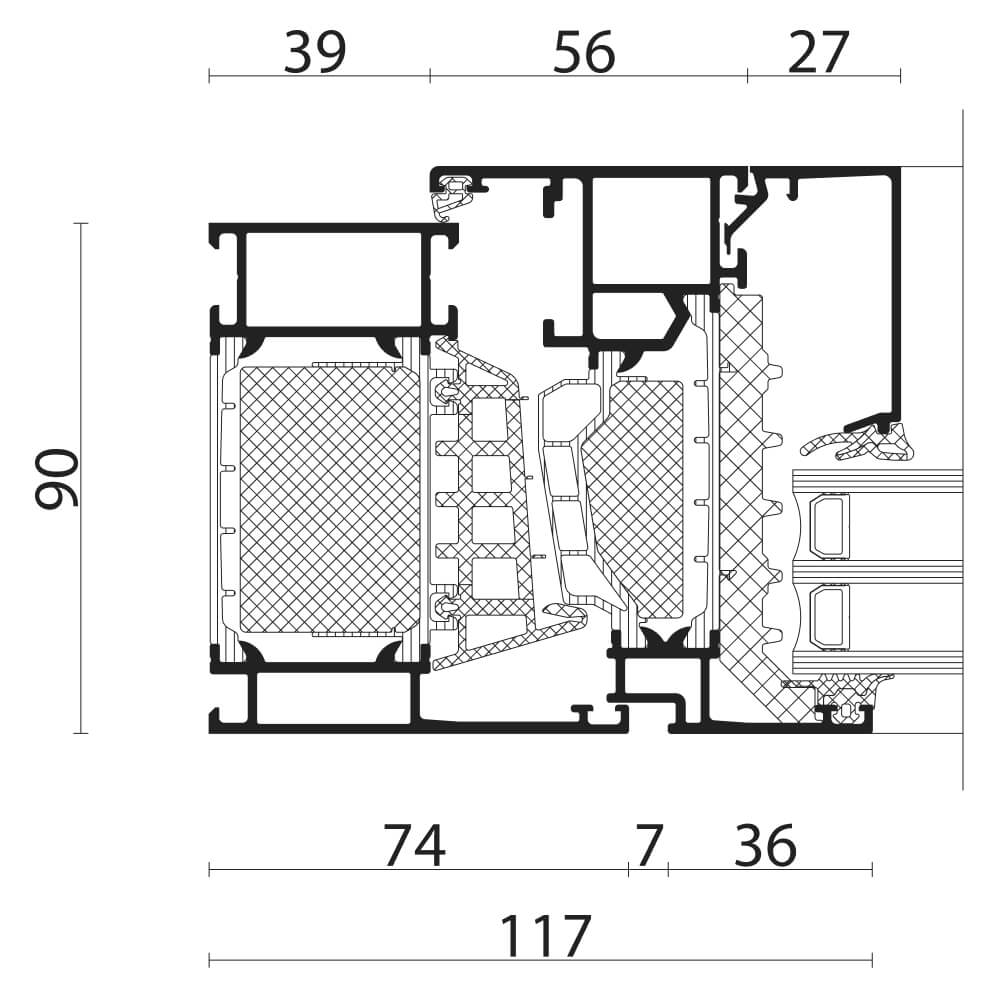

AWS 90.SI+: Rahmen mit Flügel
AWS 90.SI+: Rahmen mit Flügel

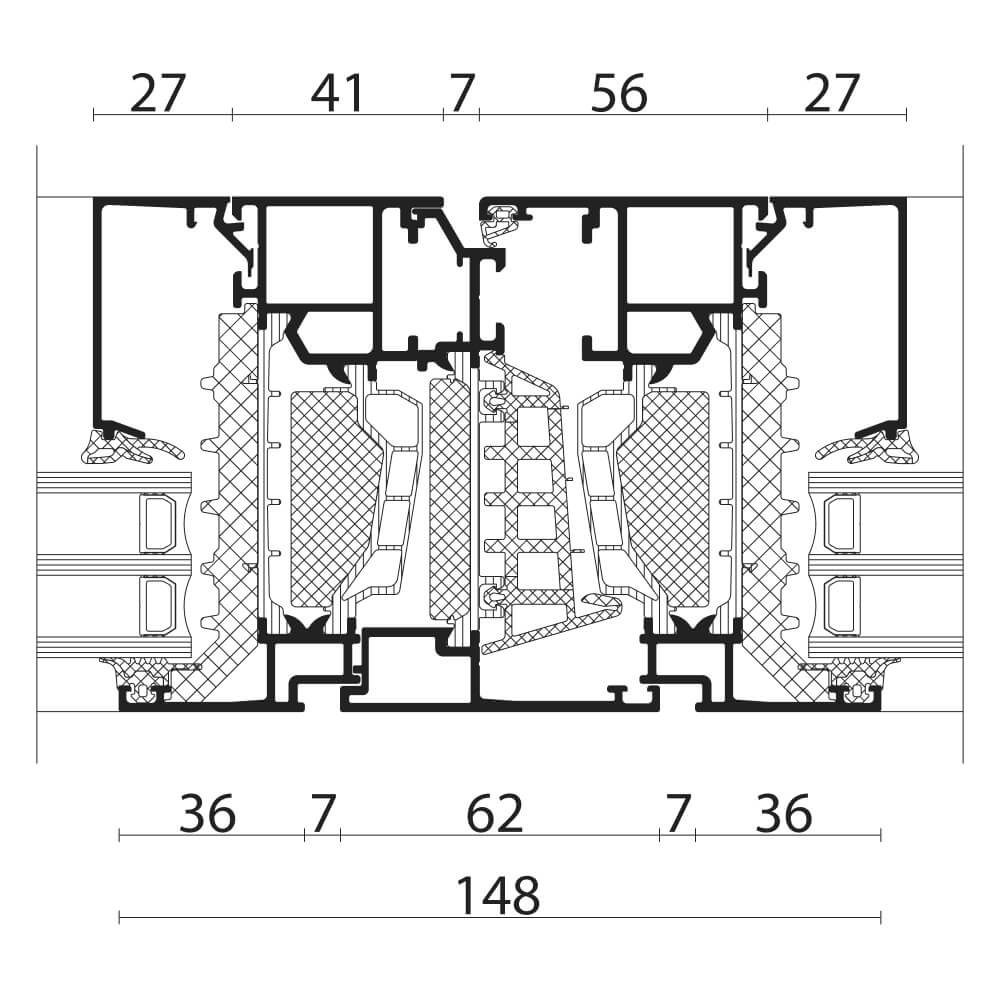

AWS 90.SI+: Stulpdetail
AWS 90.SI+: Stulpdetail

Bitte beachten Sie, dass es sich hierbei um Standardzeichnungen handelt. Wenn Sie vor dem Bestellvorgang genau wissen möchten, welche Profile, Modelle und Bauteile verbaut werden, kontaktieren Sie bitte unseren Kundenservice unter 0711 860 600 oder per E-Mail an info@fensterversand.com. Unsere Experten helfen Ihnen gerne bei der Konfiguration und beantworten Ihre Fragen zu unseren Produkten.
