Detailzeichnungen für Kunststoff-Alu Balkontüren

Übersicht

Detailzeichnungen Kunststoff-Alu Twinset 8000

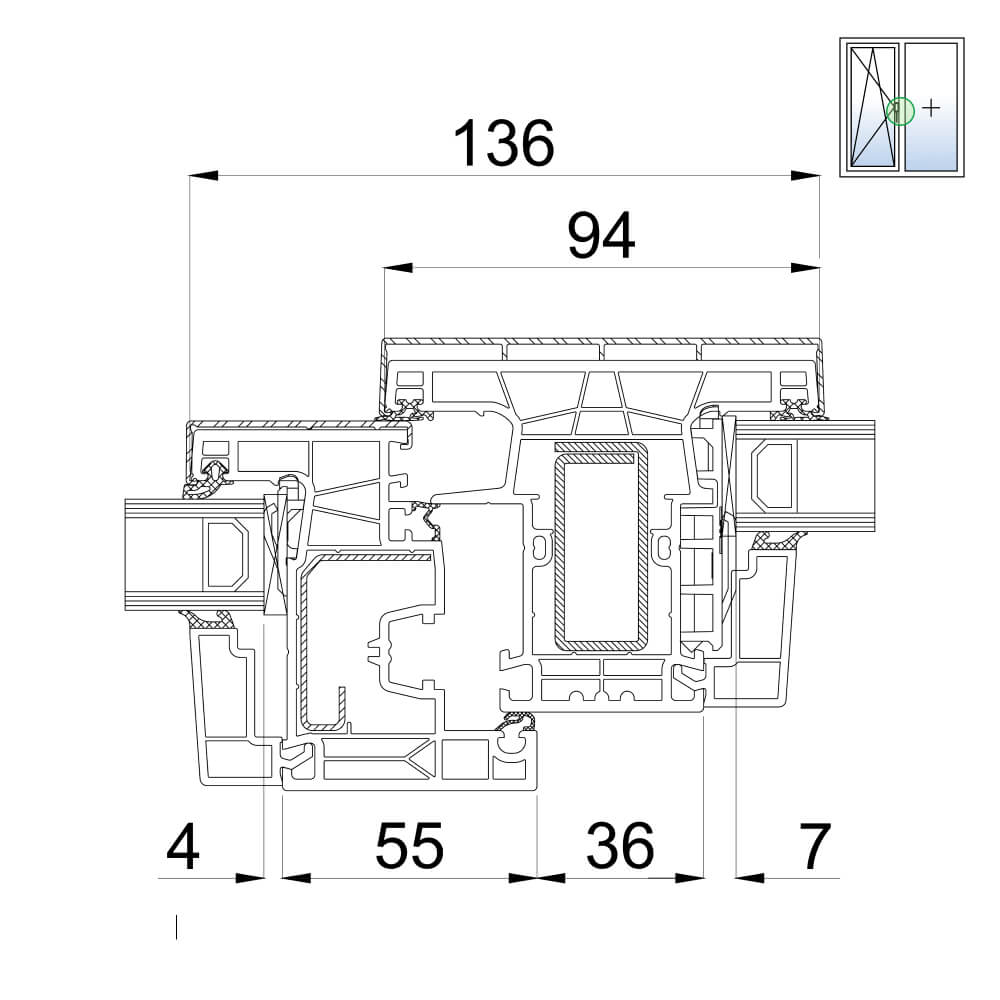

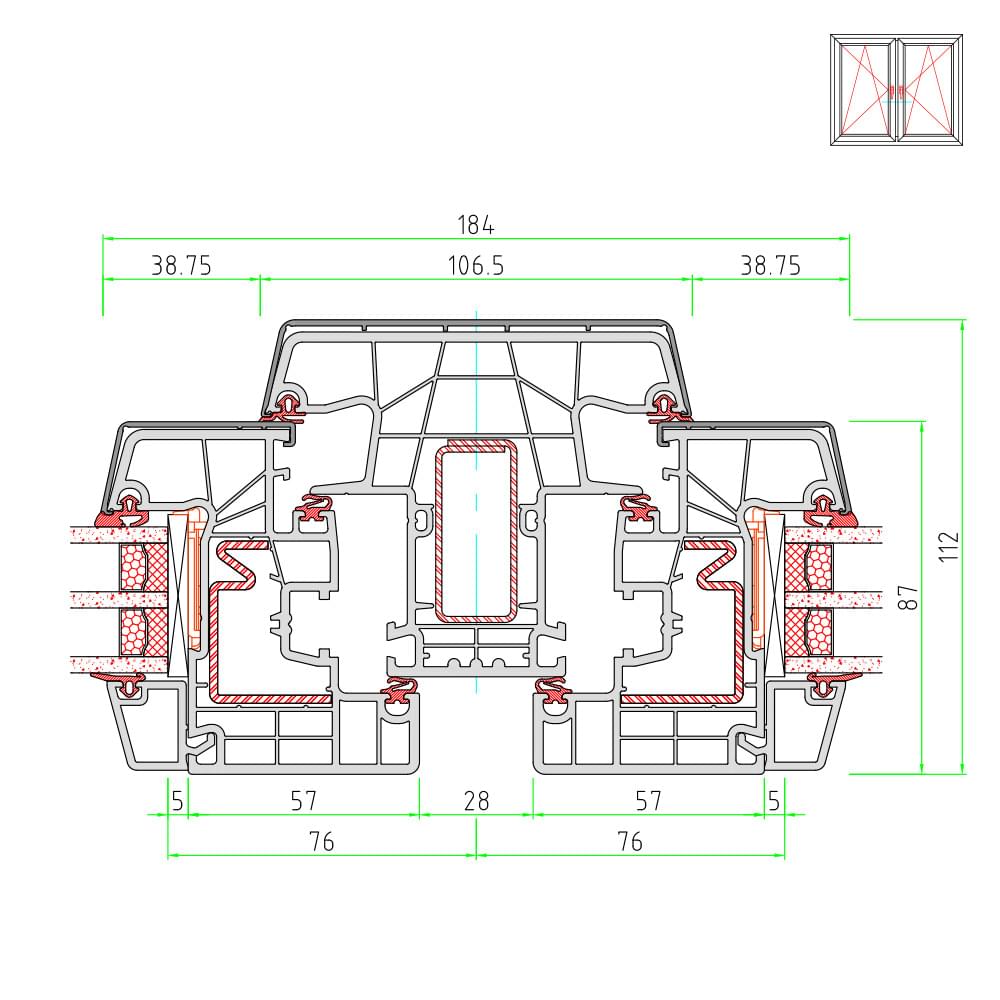

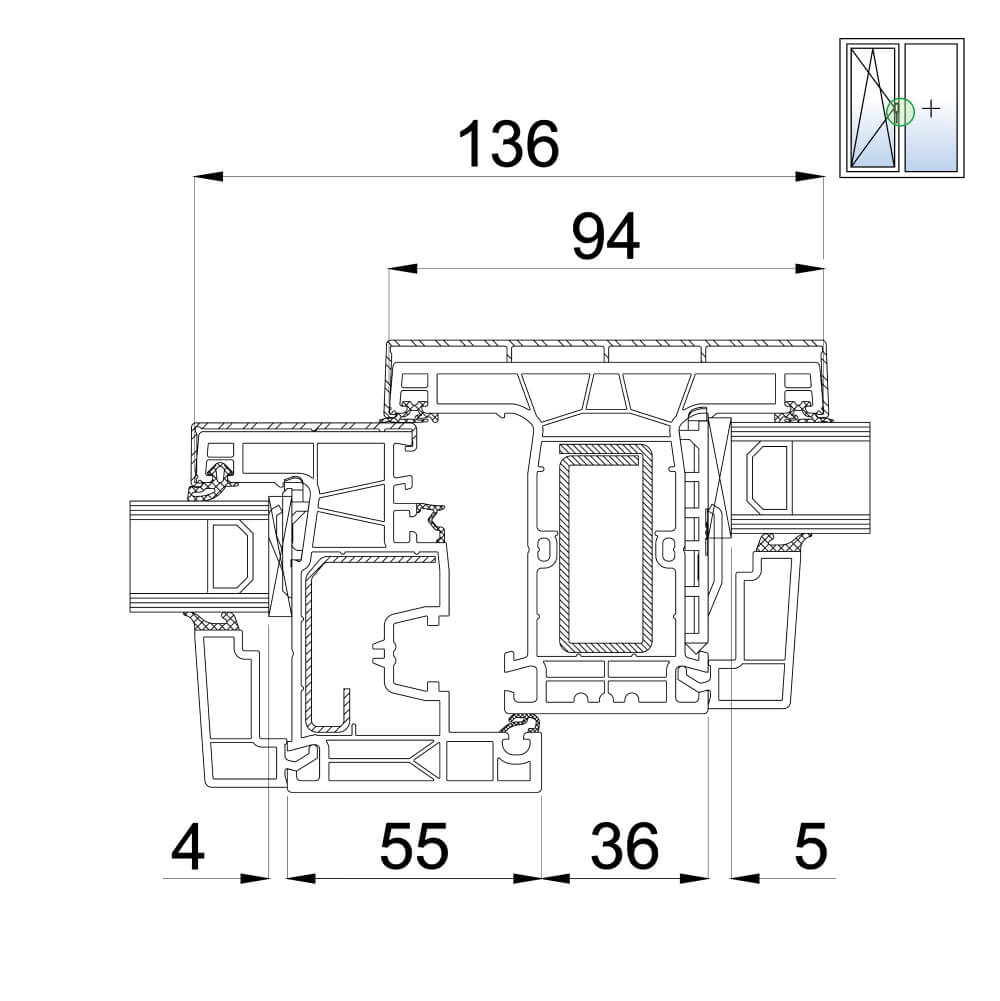

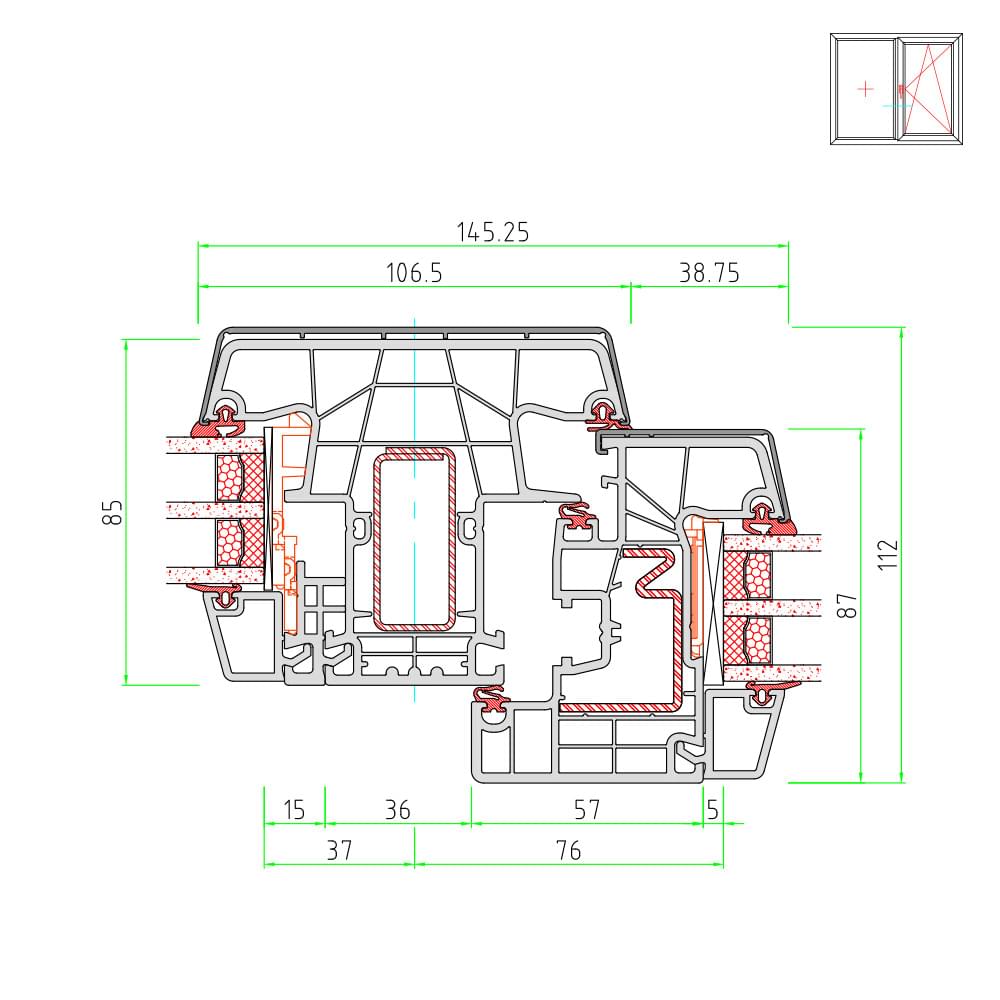

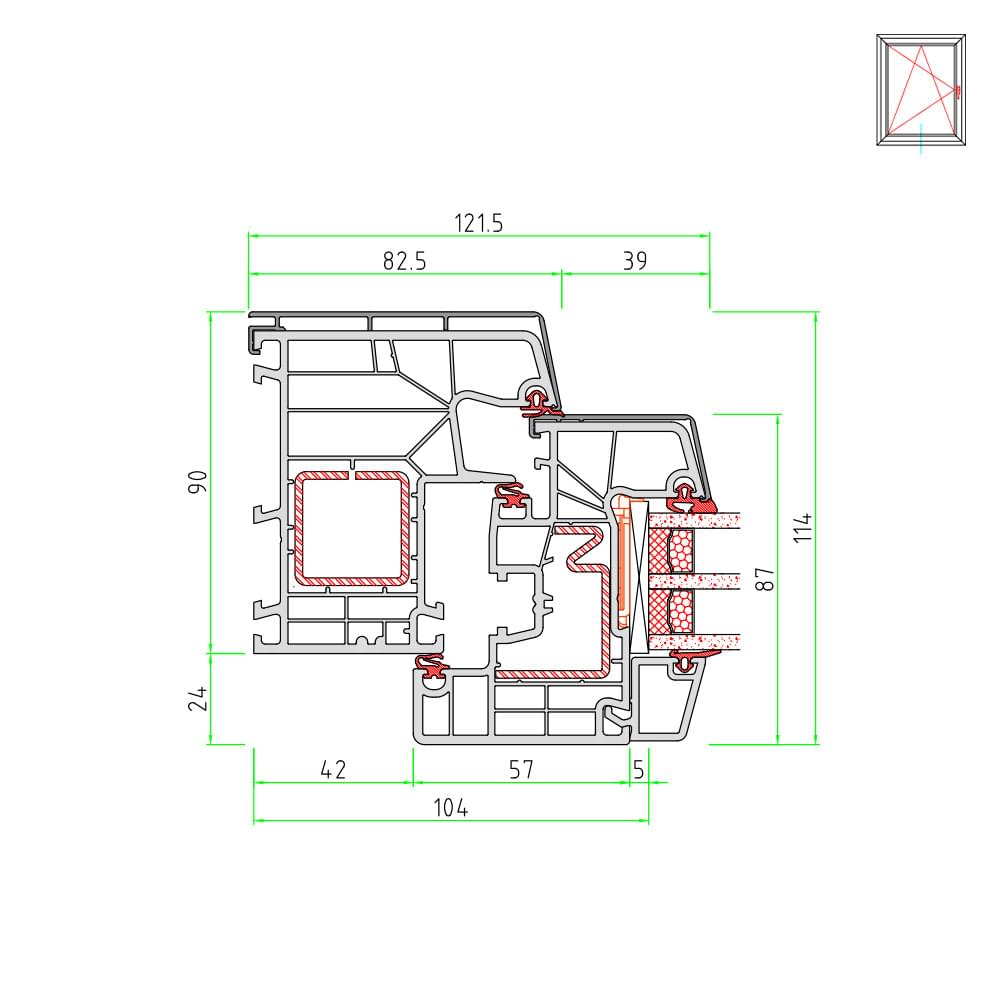

Twinset 8000 Pfosten mit Festverglasung und Flügel

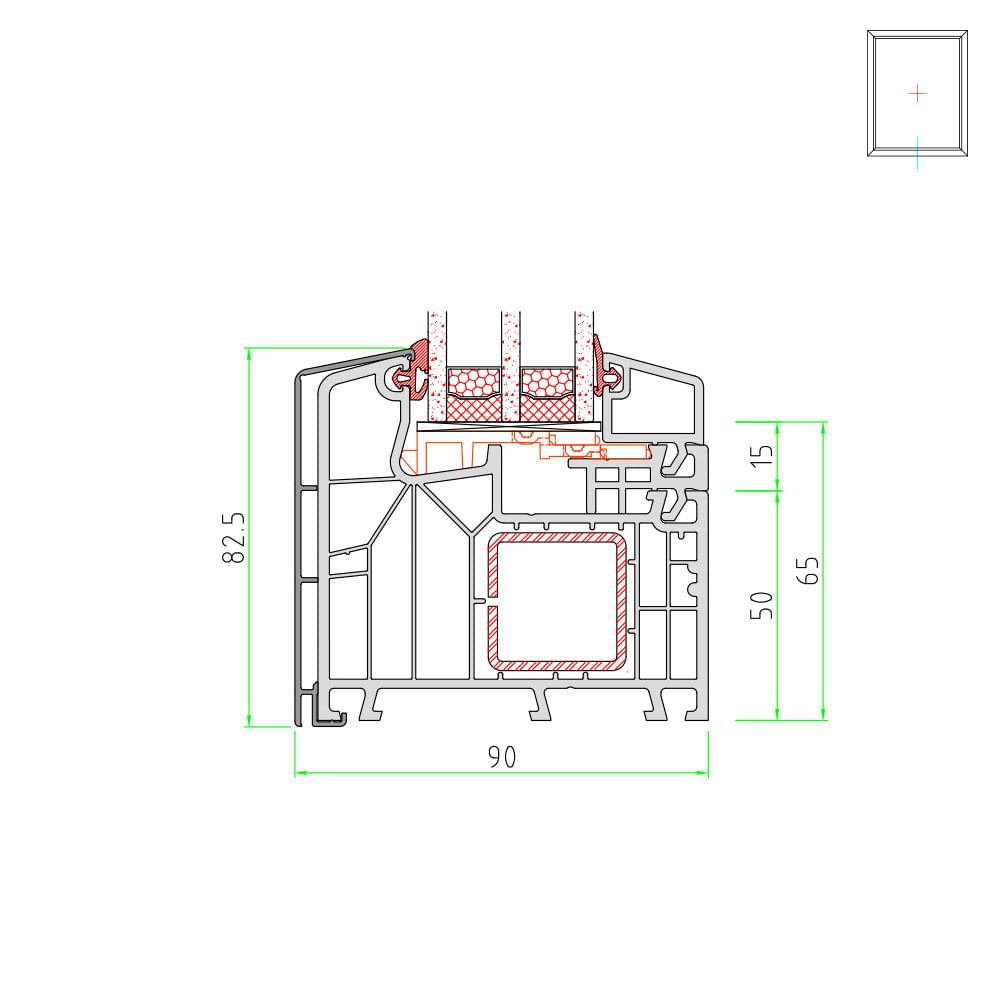

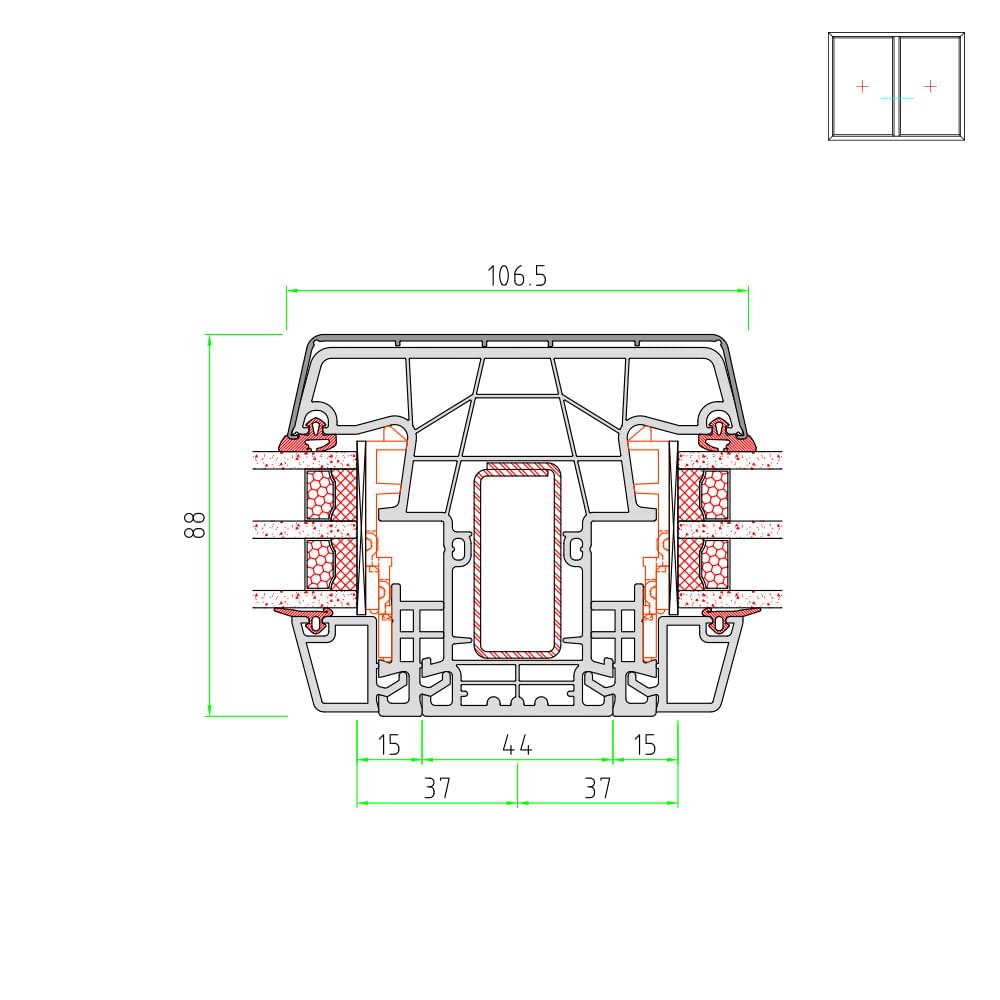

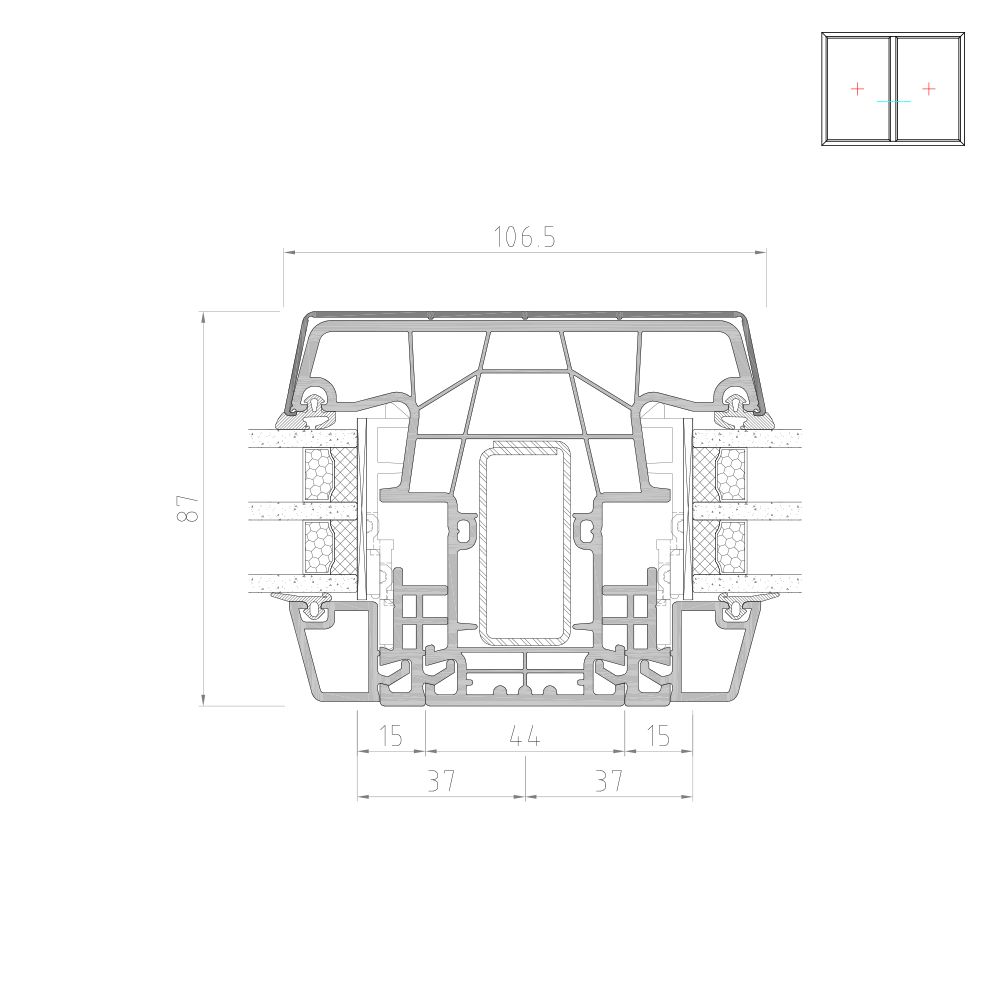

Twinset 8000 Festverglasung Pfosten Festverglasung

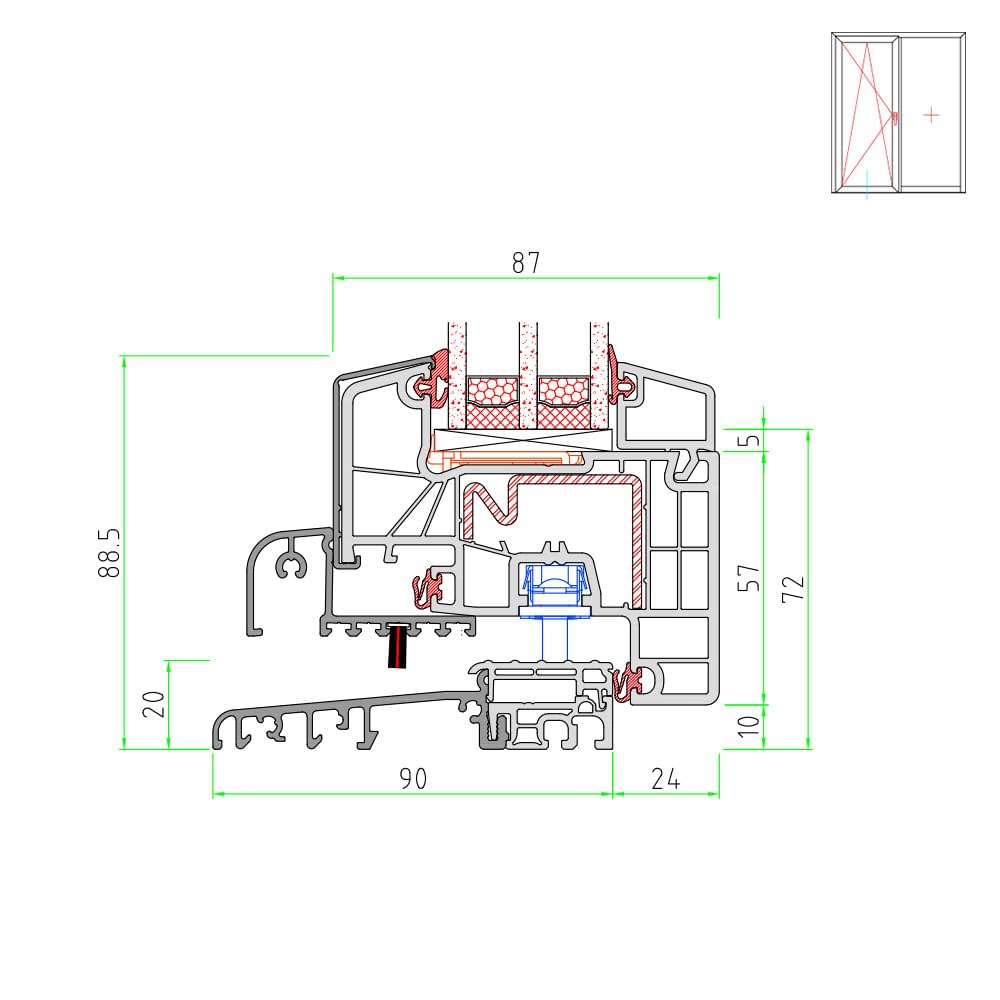

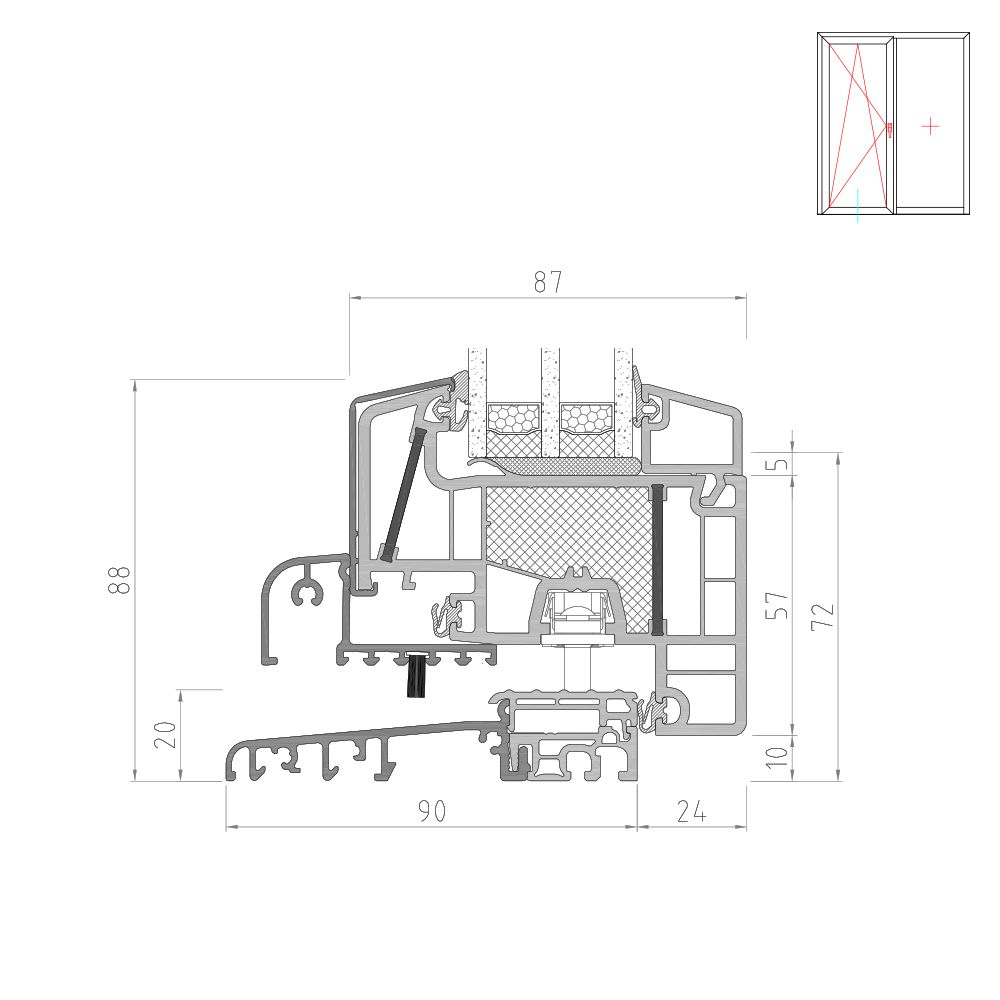

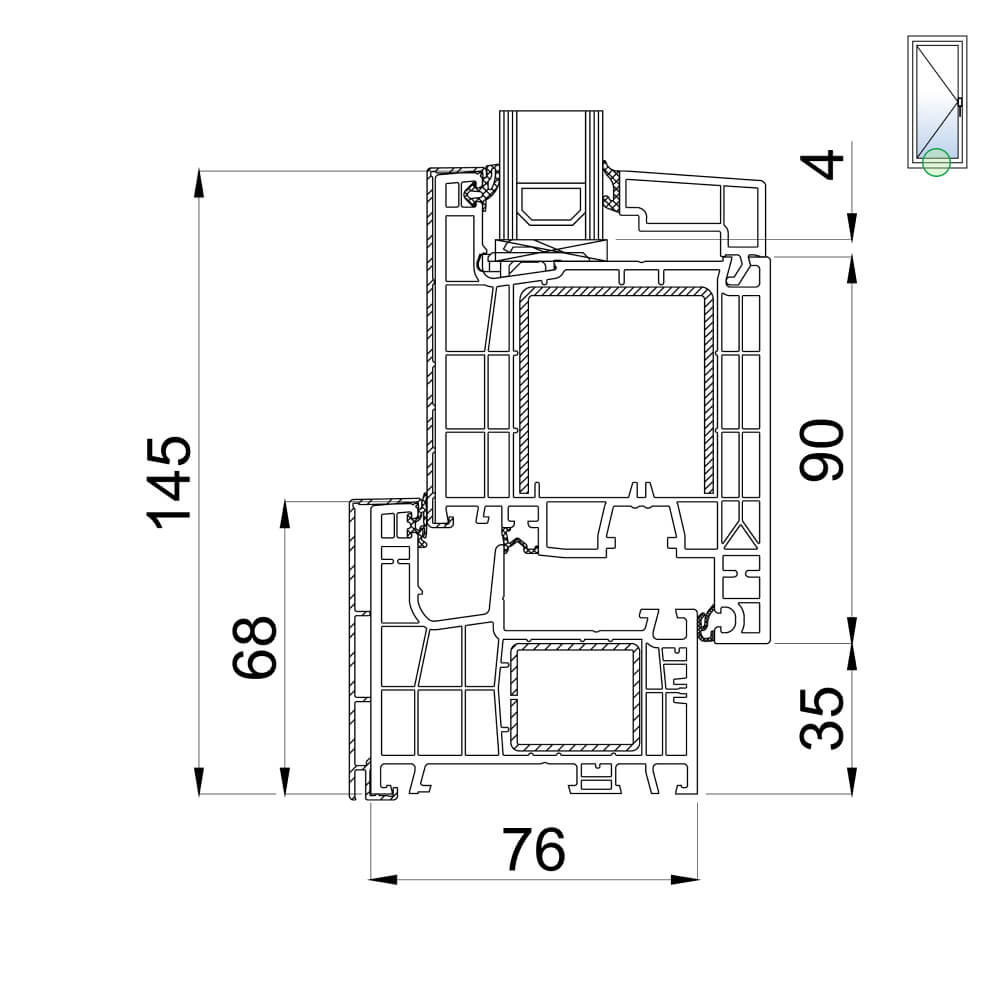

Twinset 8000 Balkontür mit flacher Schwelle

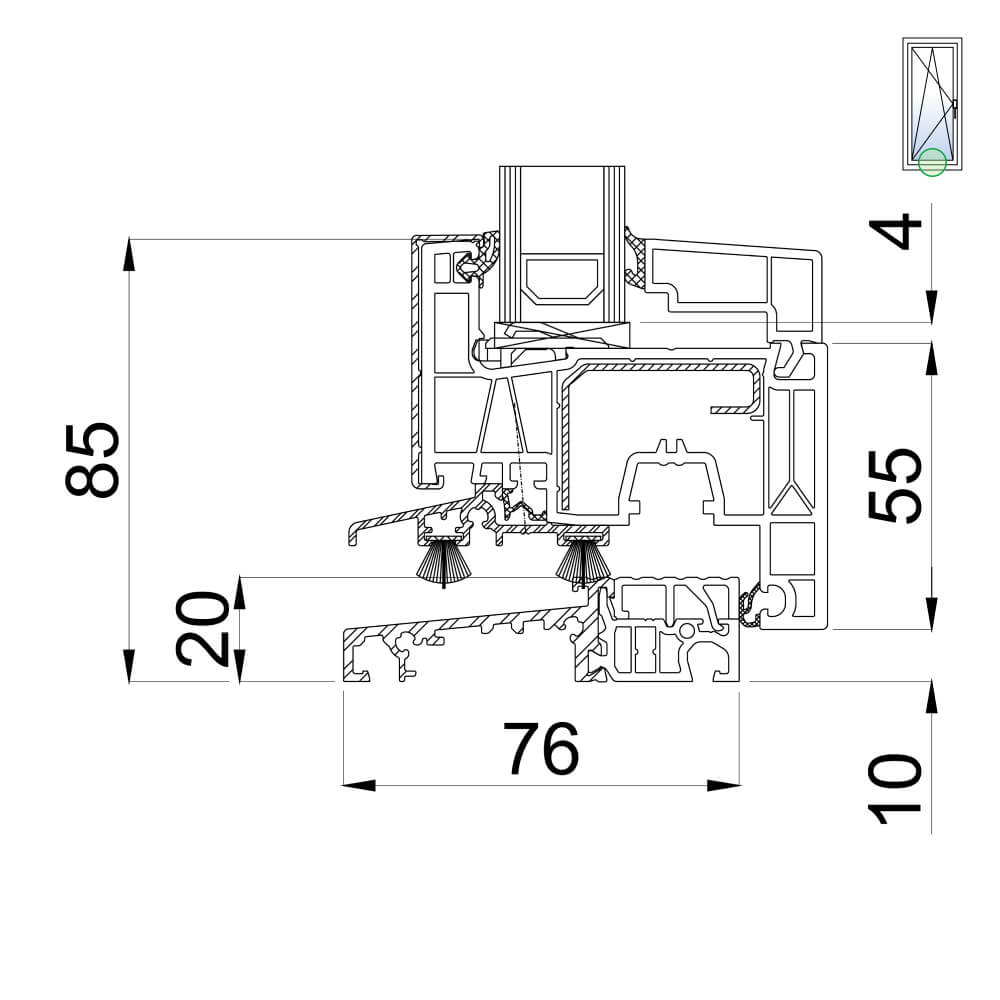

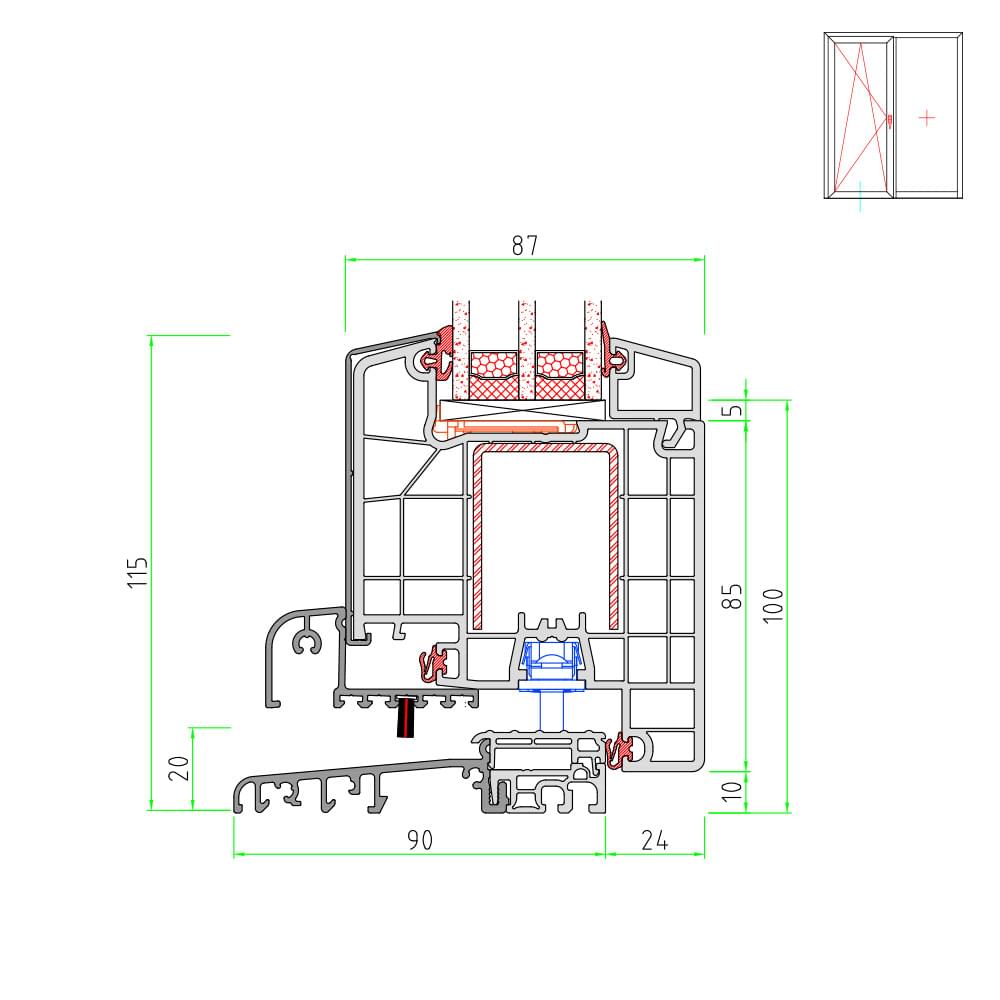

Twinset 8000 abschliessbare Balkontür mit Schwelle

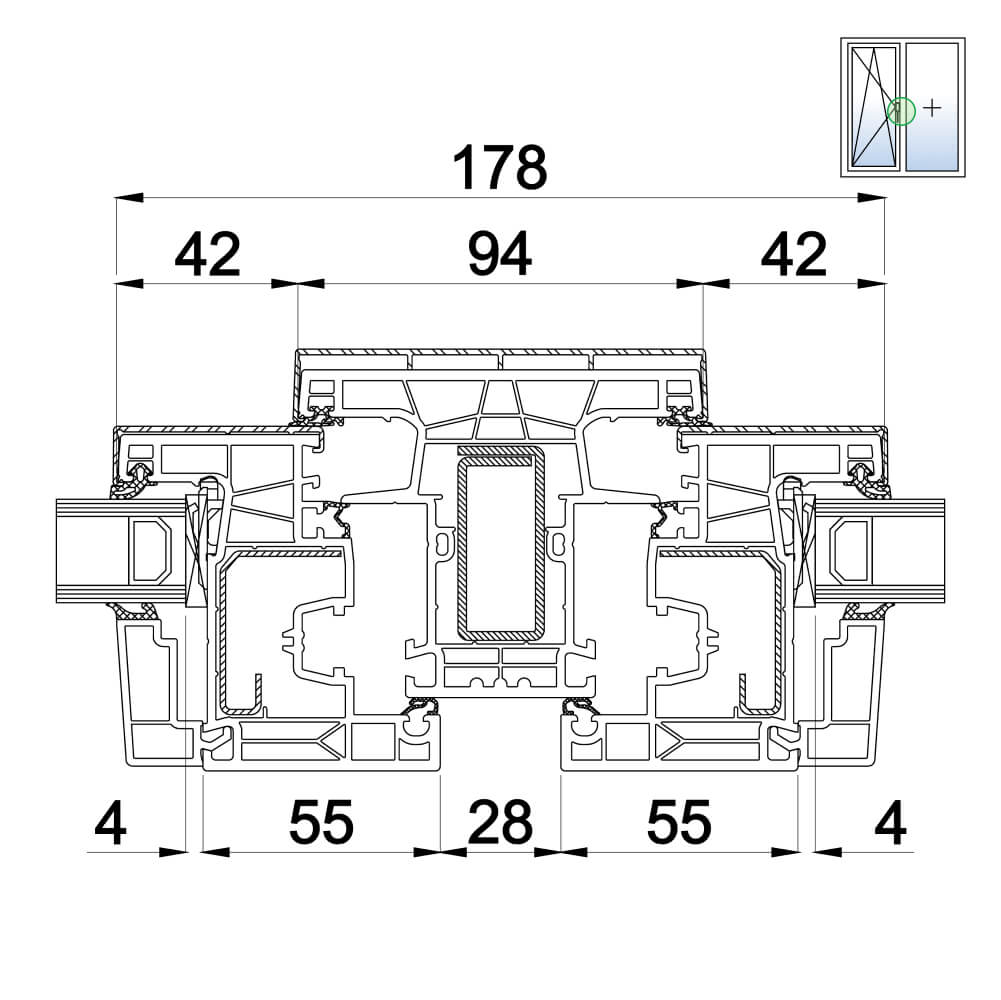

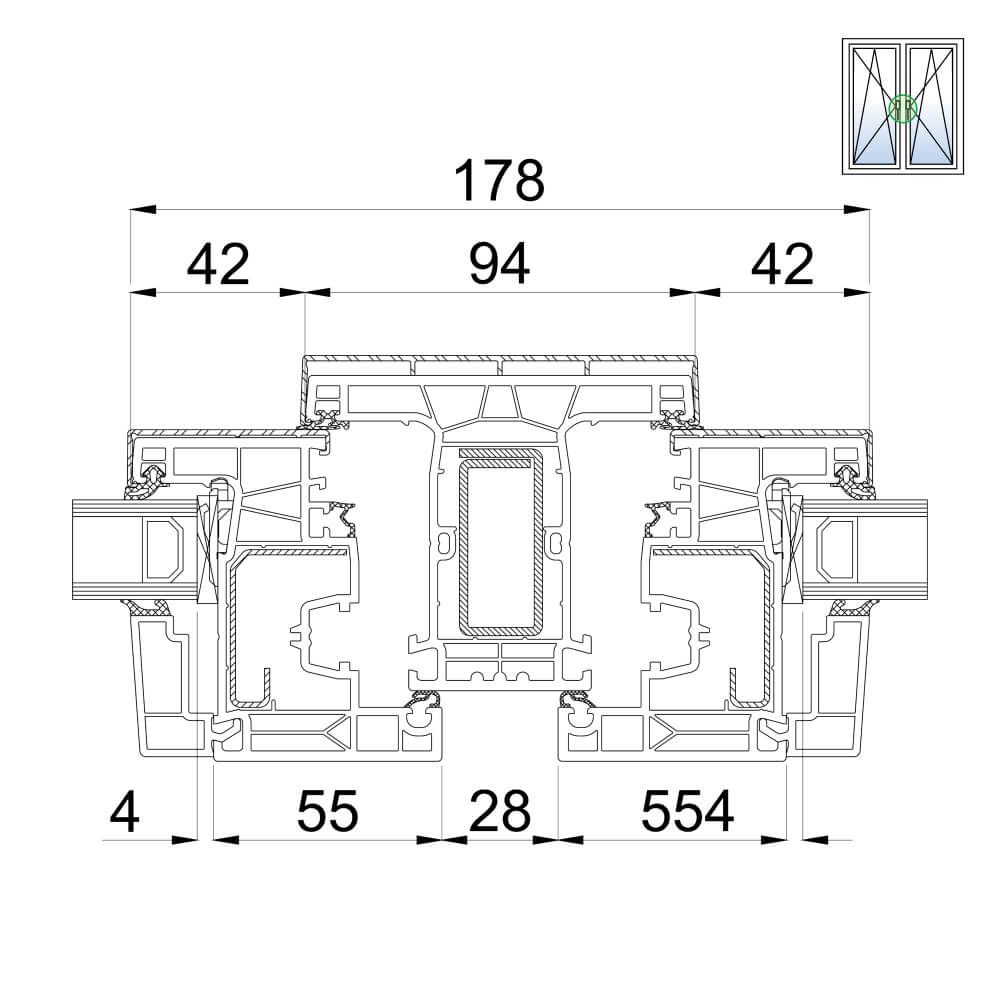

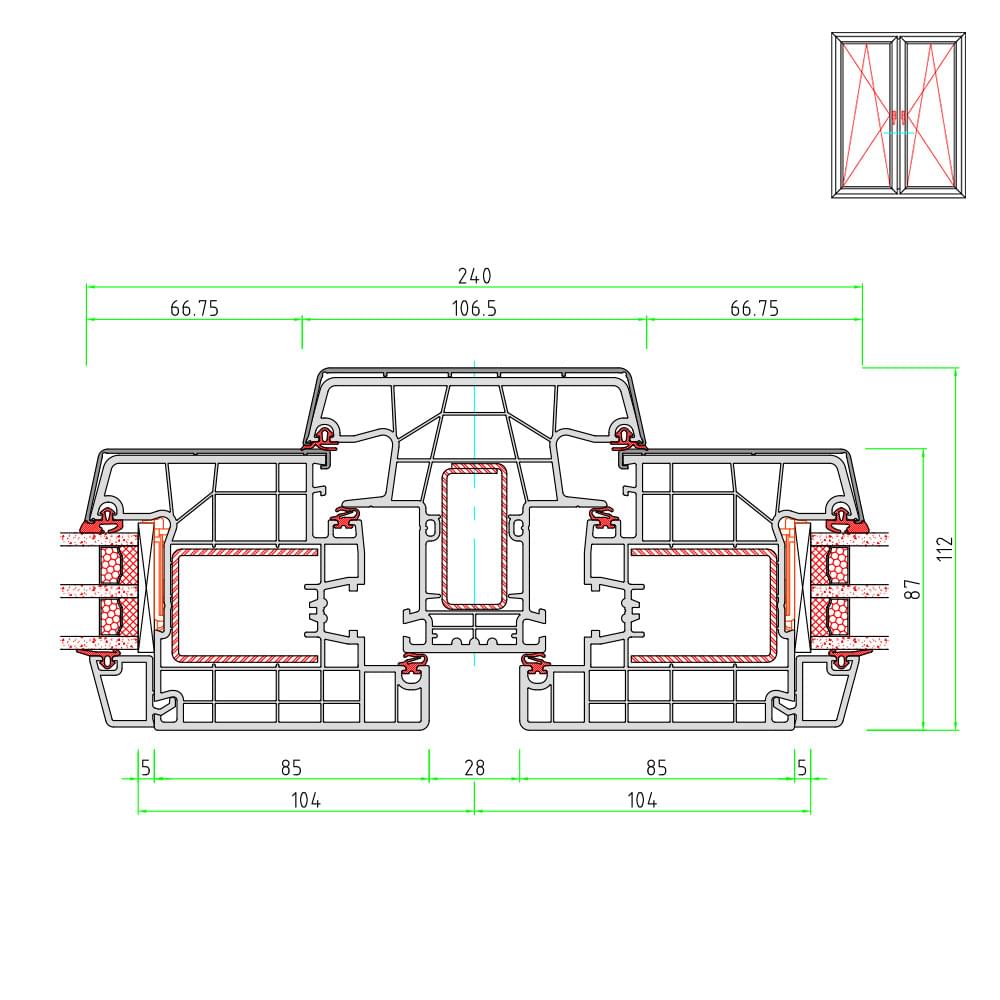

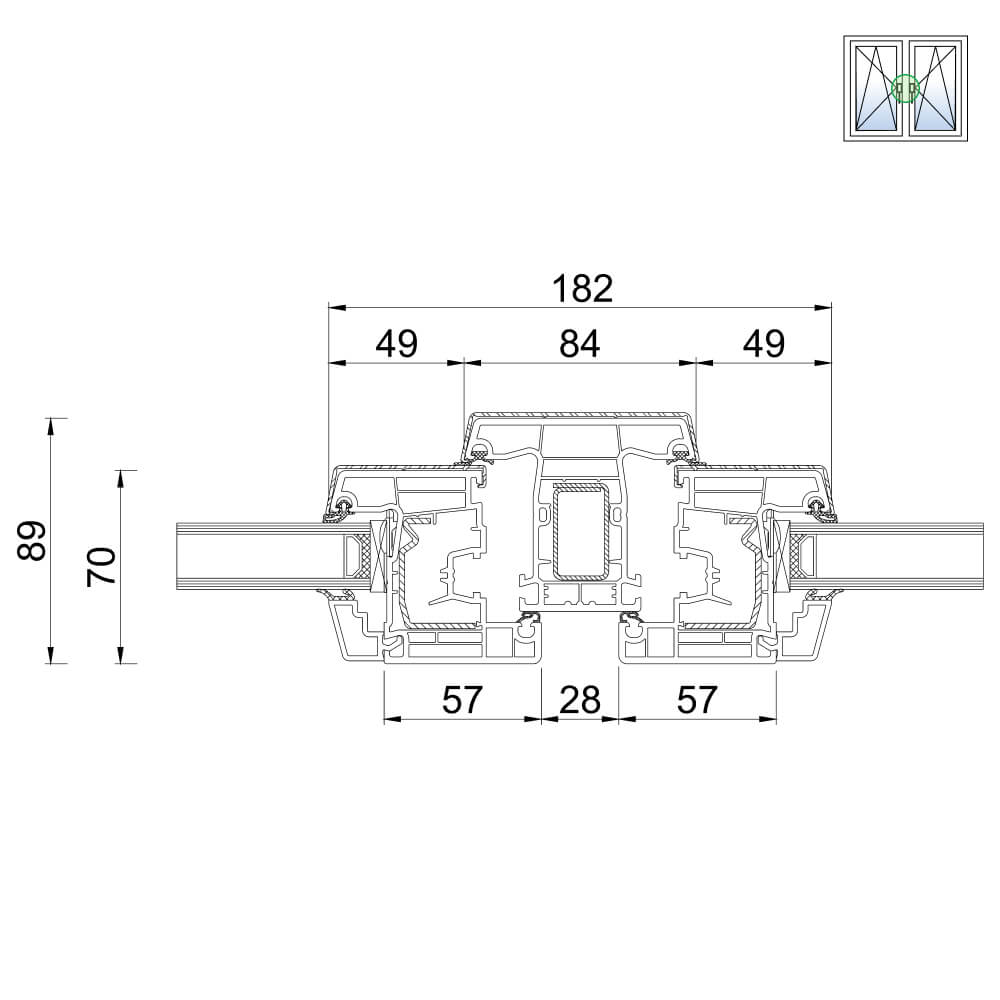

Twinset 8000 abschliessbare Balkontür Pfosten mit Flügel

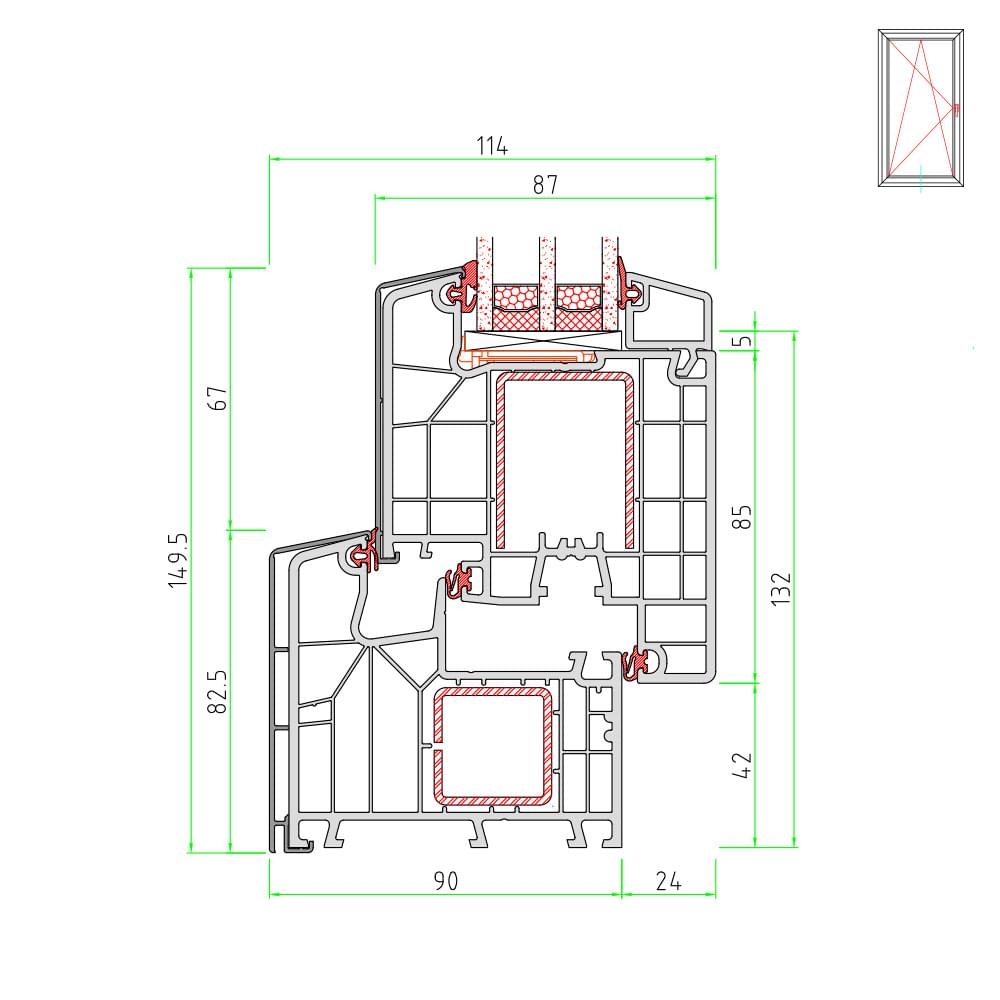

Twinset 8000 abschliessbare Balkontür Schnitt unten

Detailzeichnungen Kunststoff-Alu Twinset 8000 ED

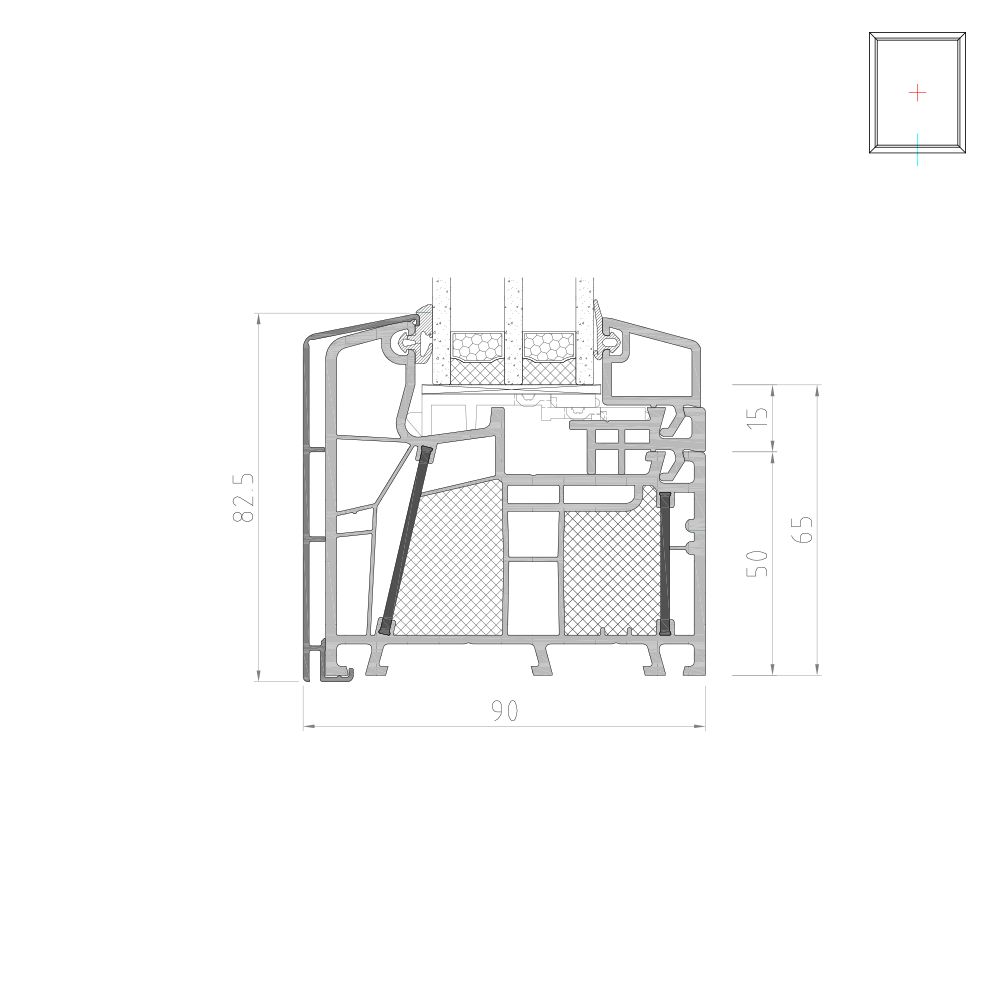

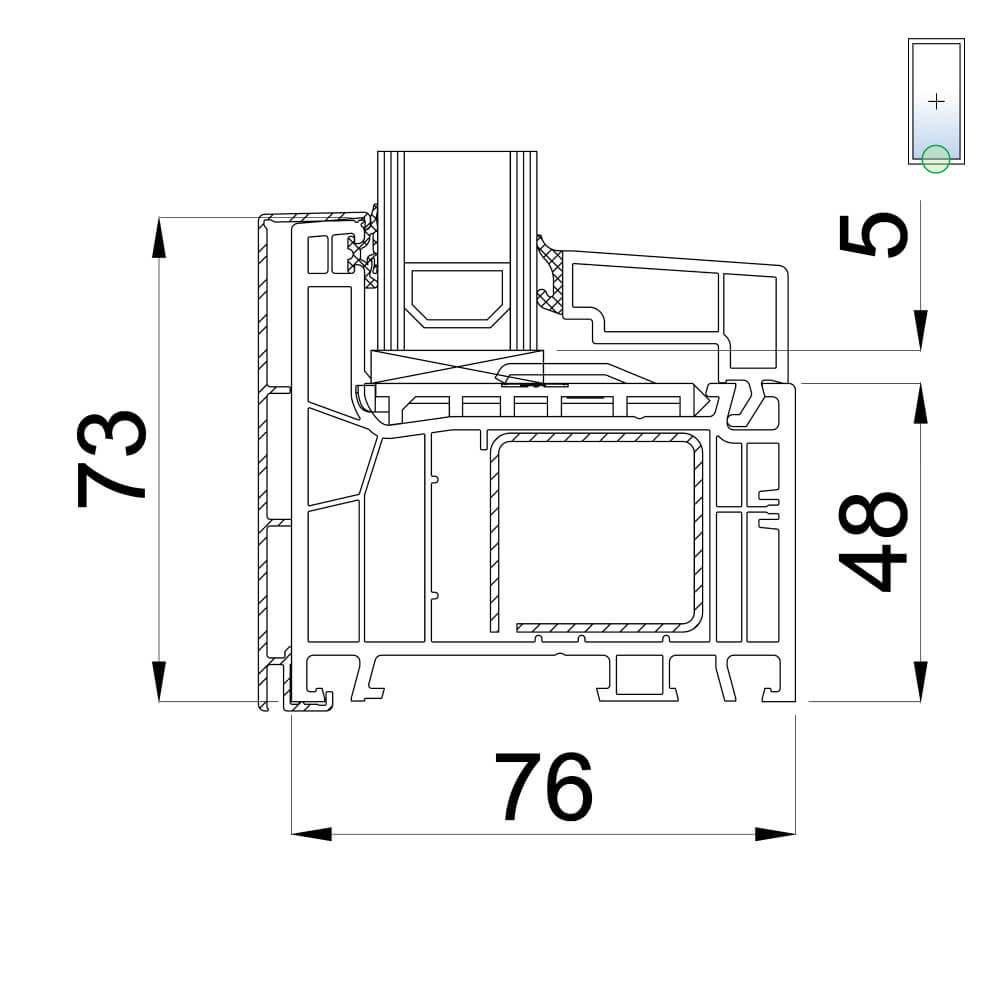

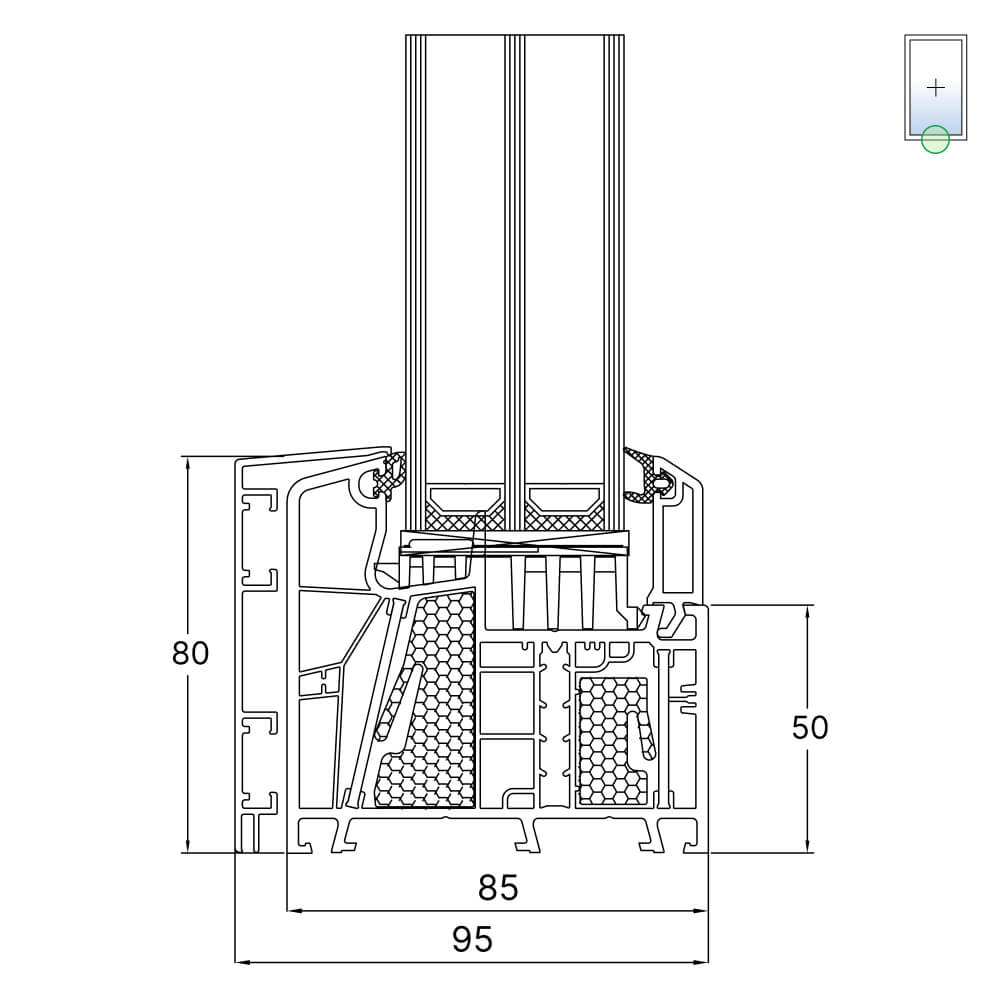

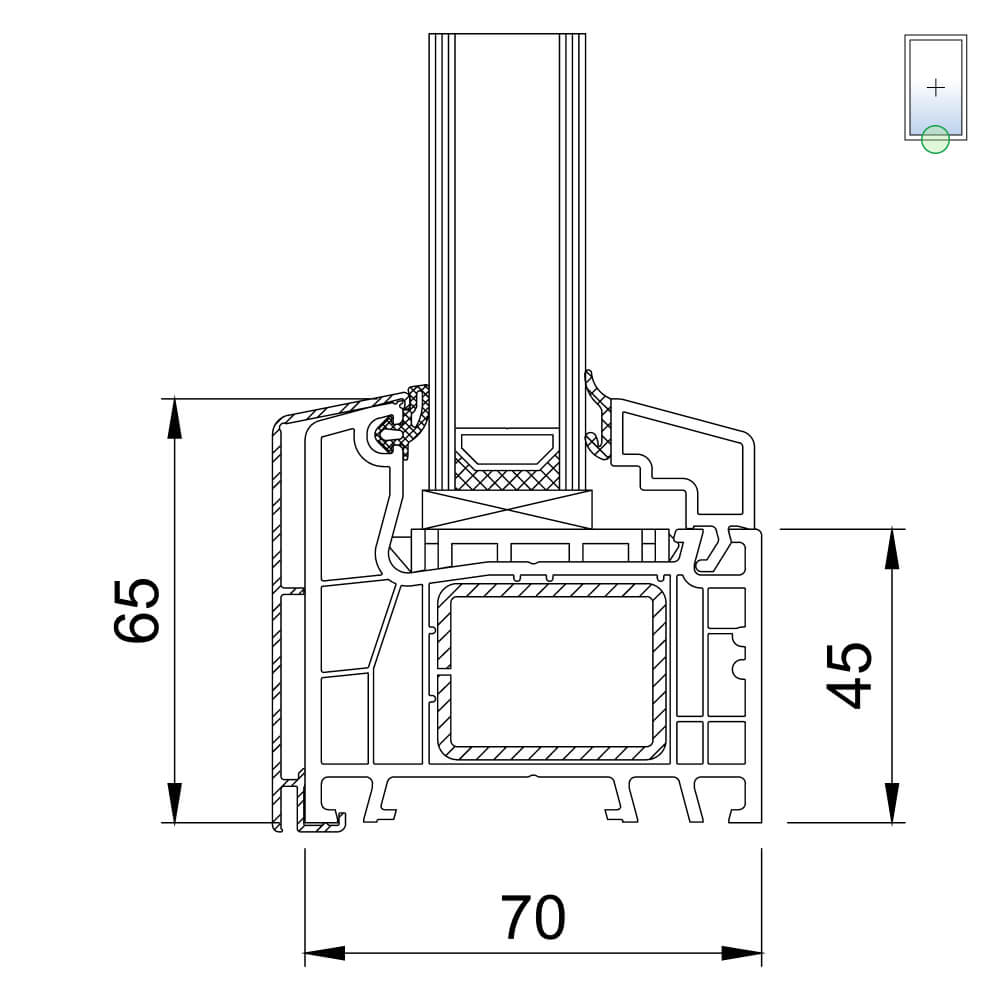

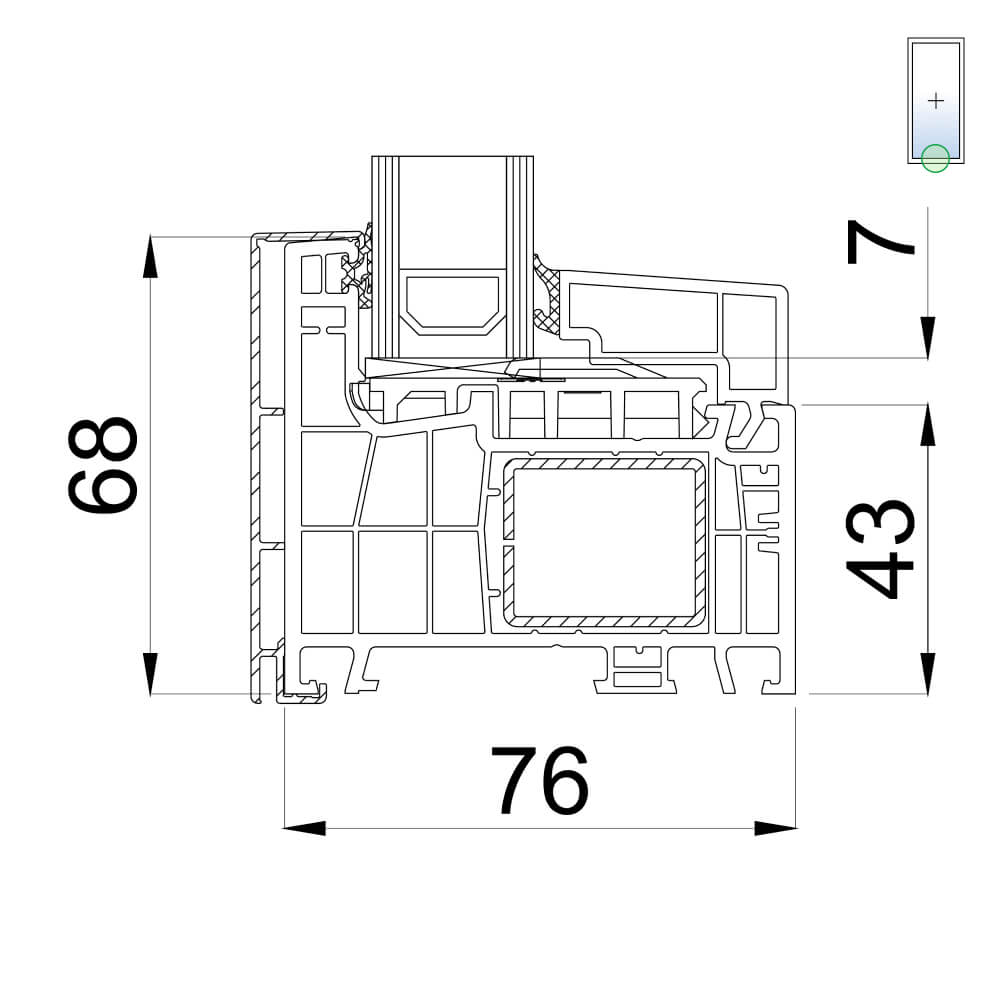

TwinSet 8000 ED - Festverglasung

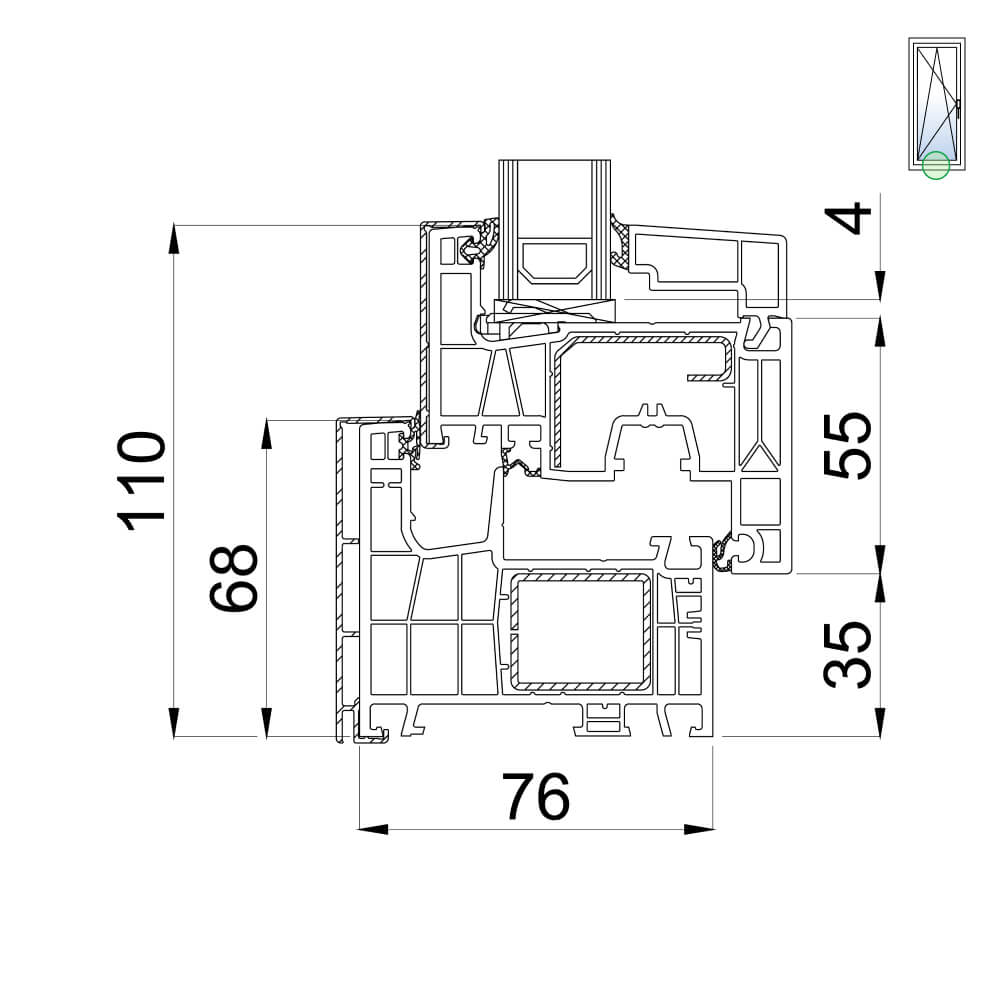

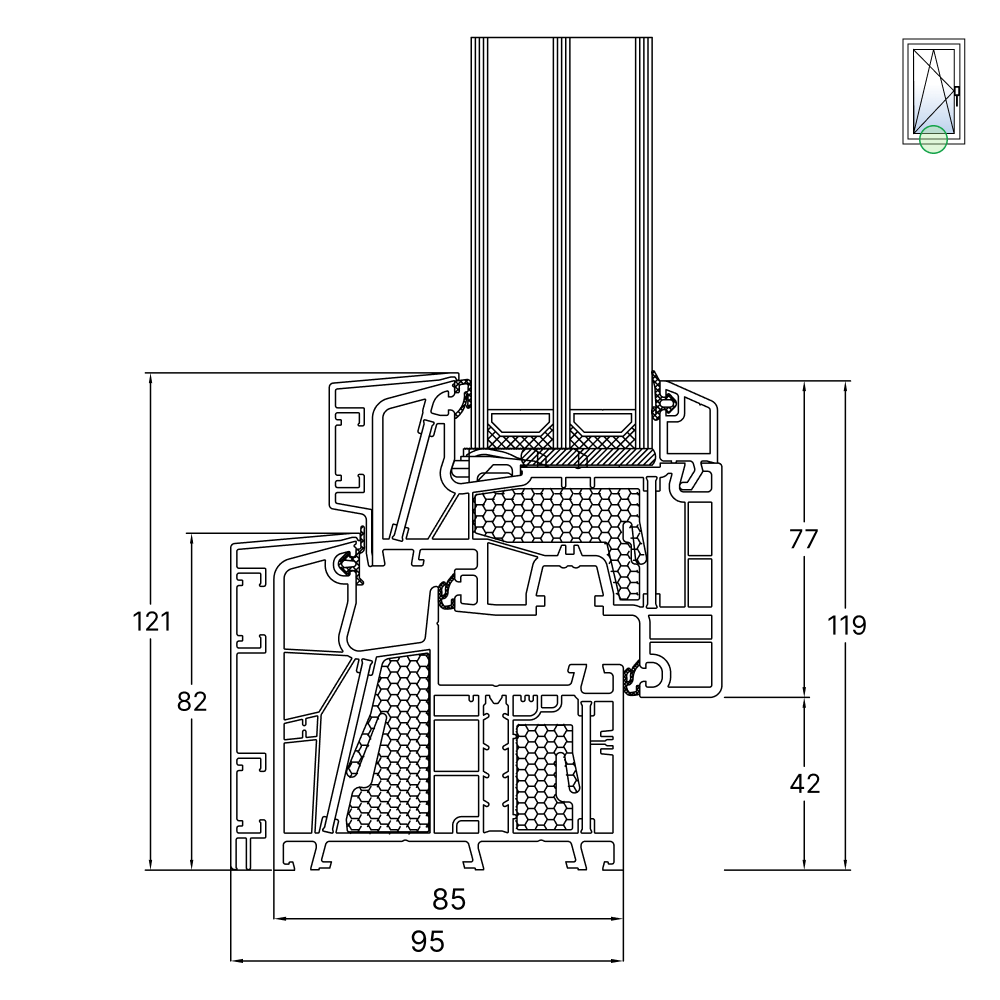

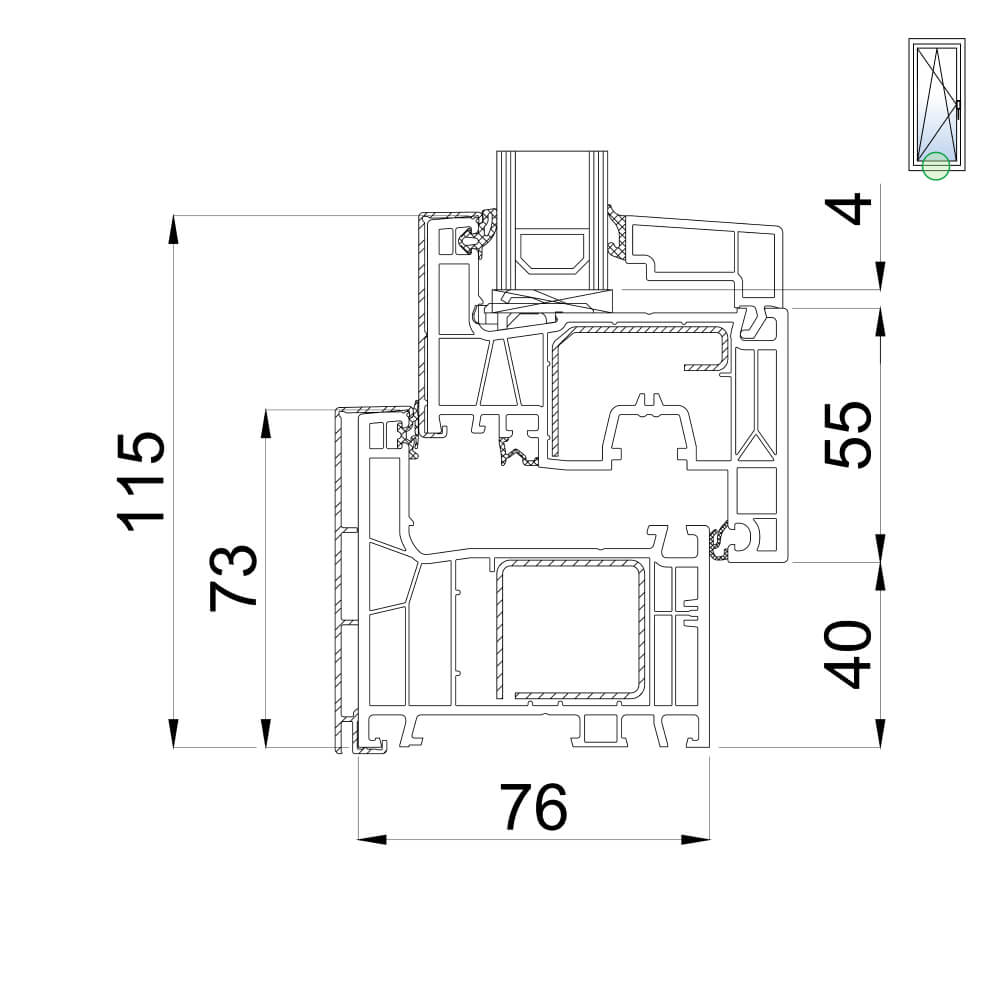

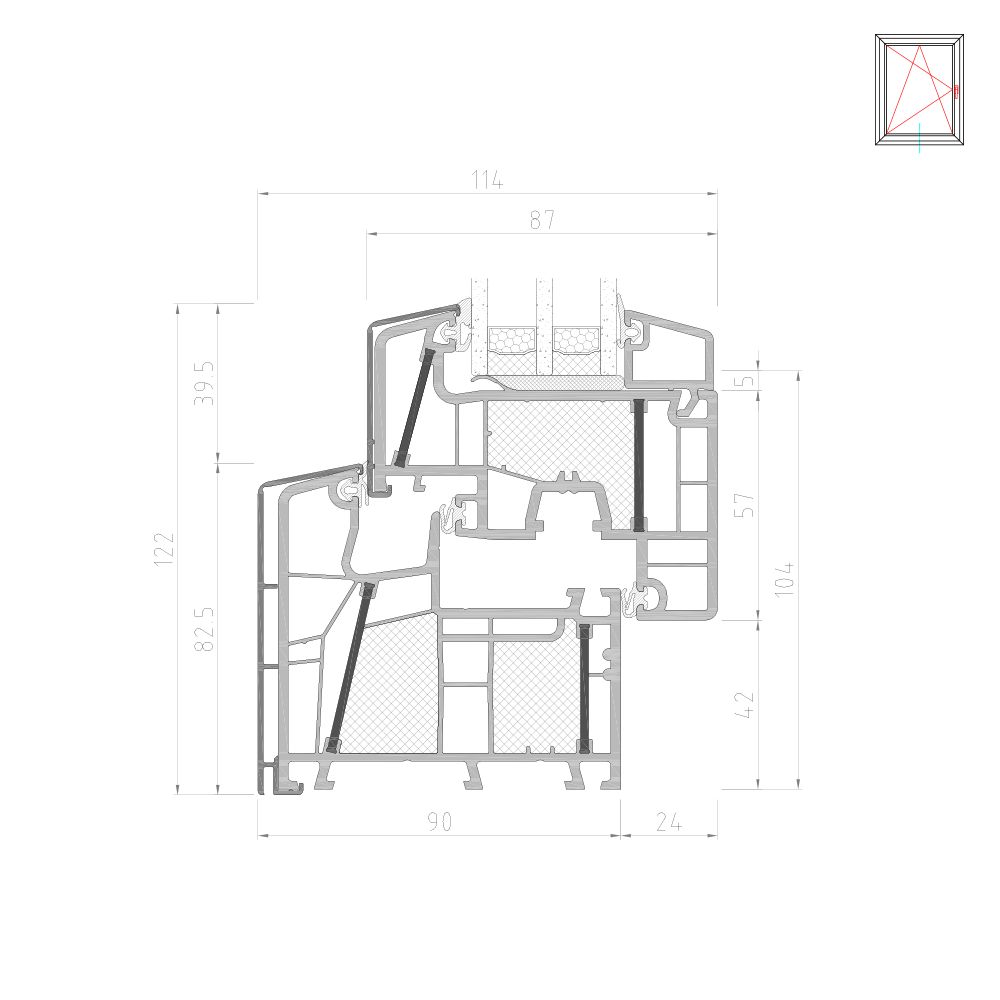

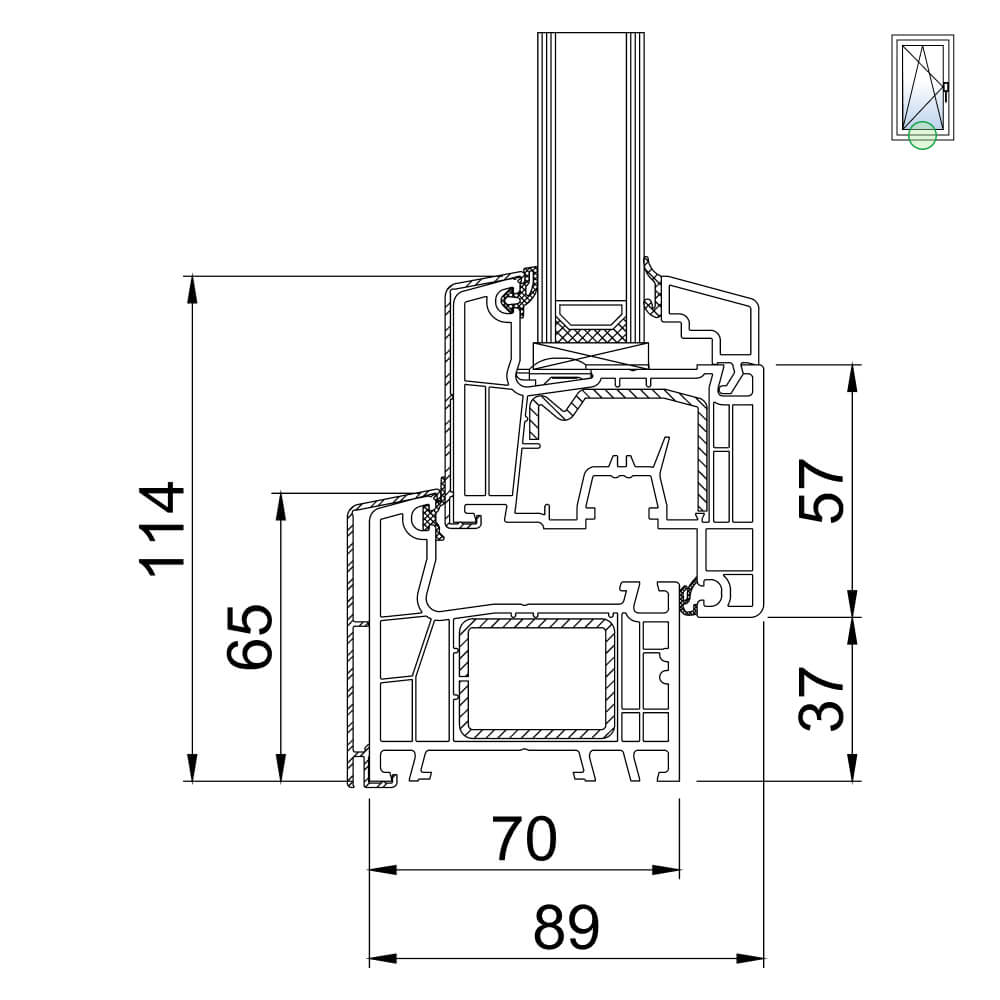

TwinSet 8000 ED - Rahmen und Flügel

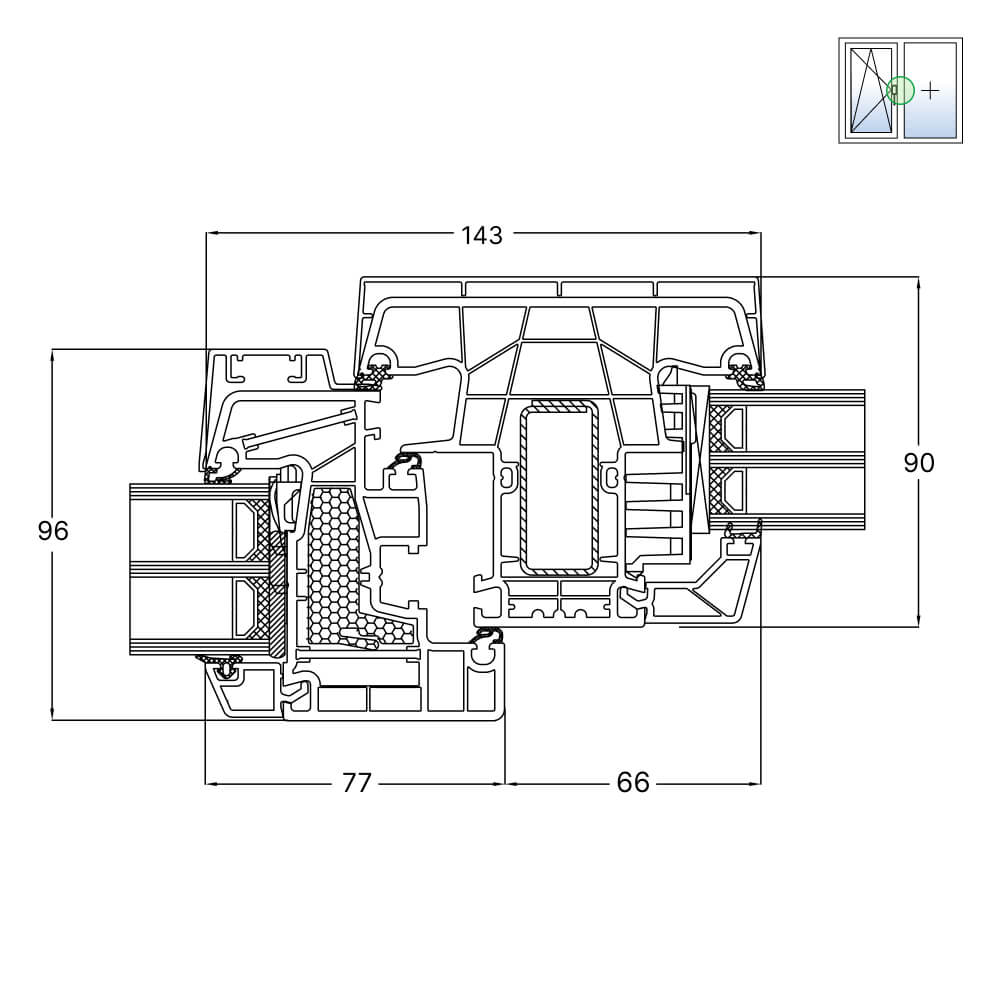

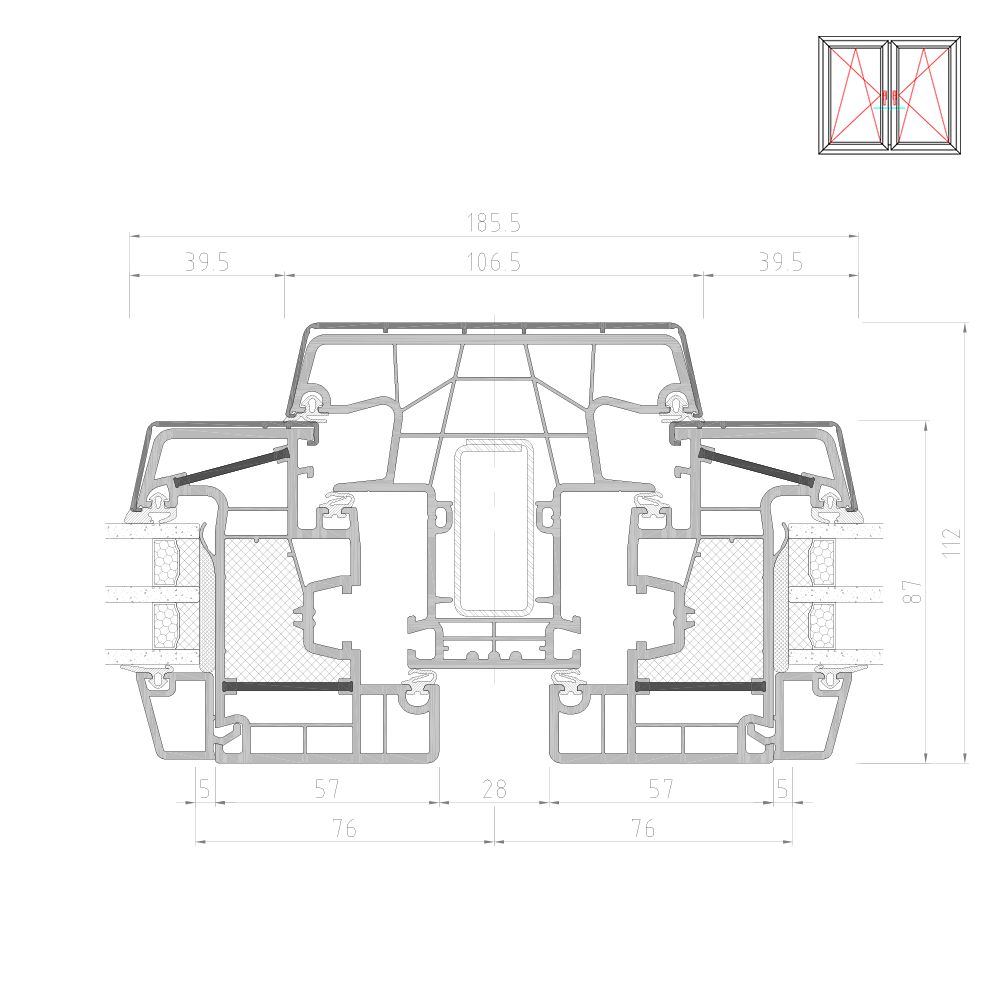

TwinSet 8000 ED - Pfosten mit Festverglasung und Flügel

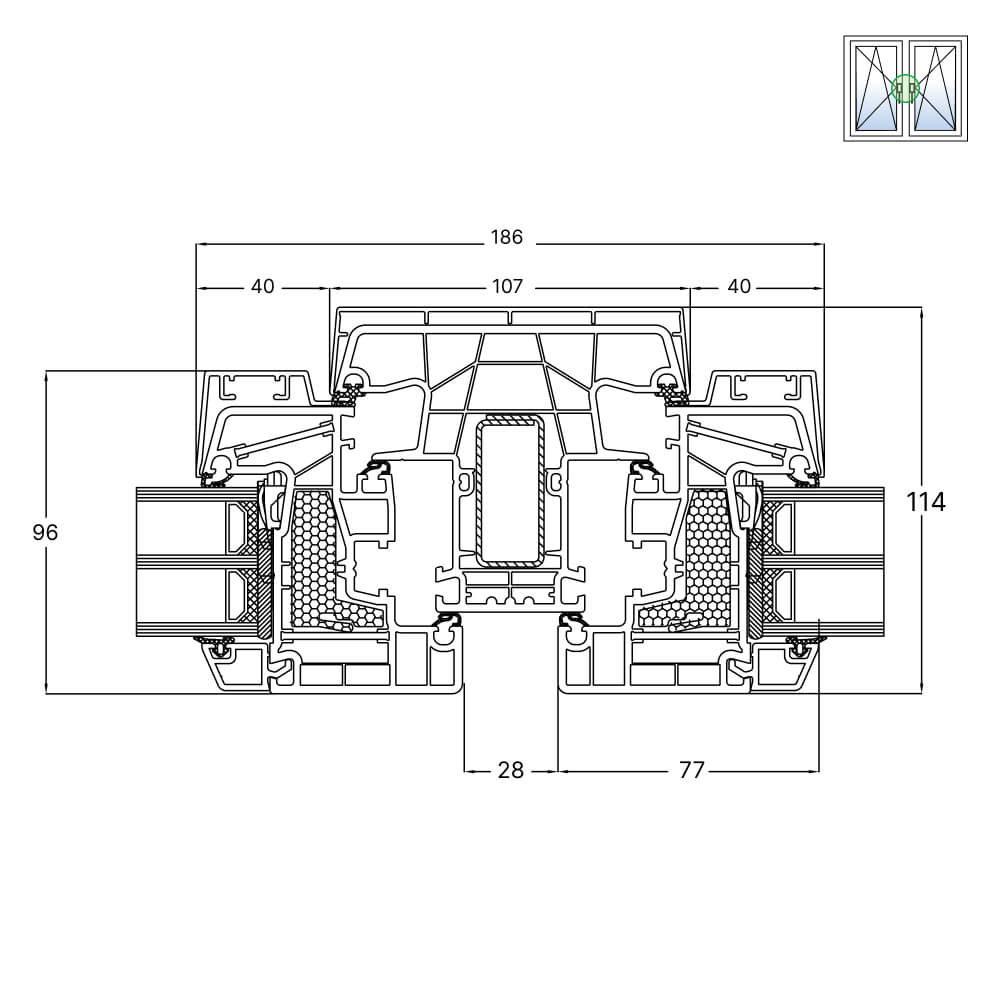

TwinSet 8000 ED - Pfostendetail mit Flügel 105 mm

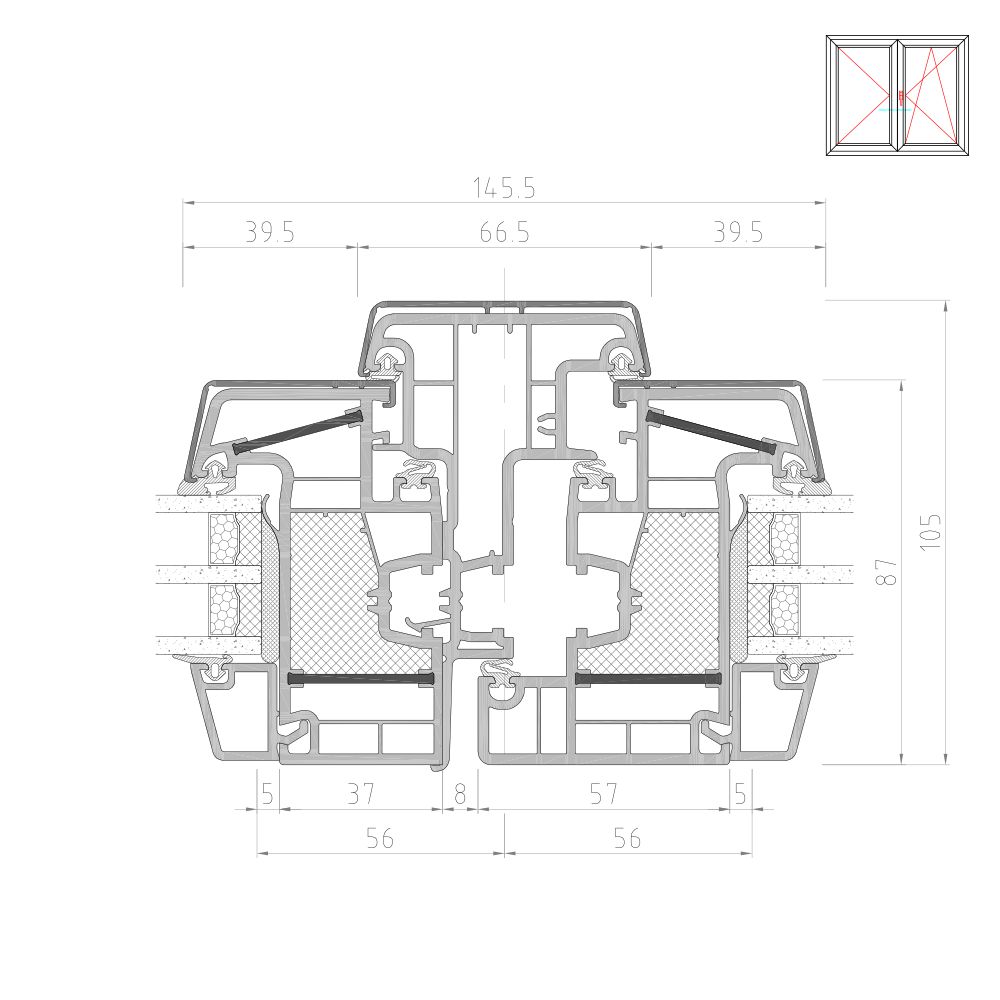

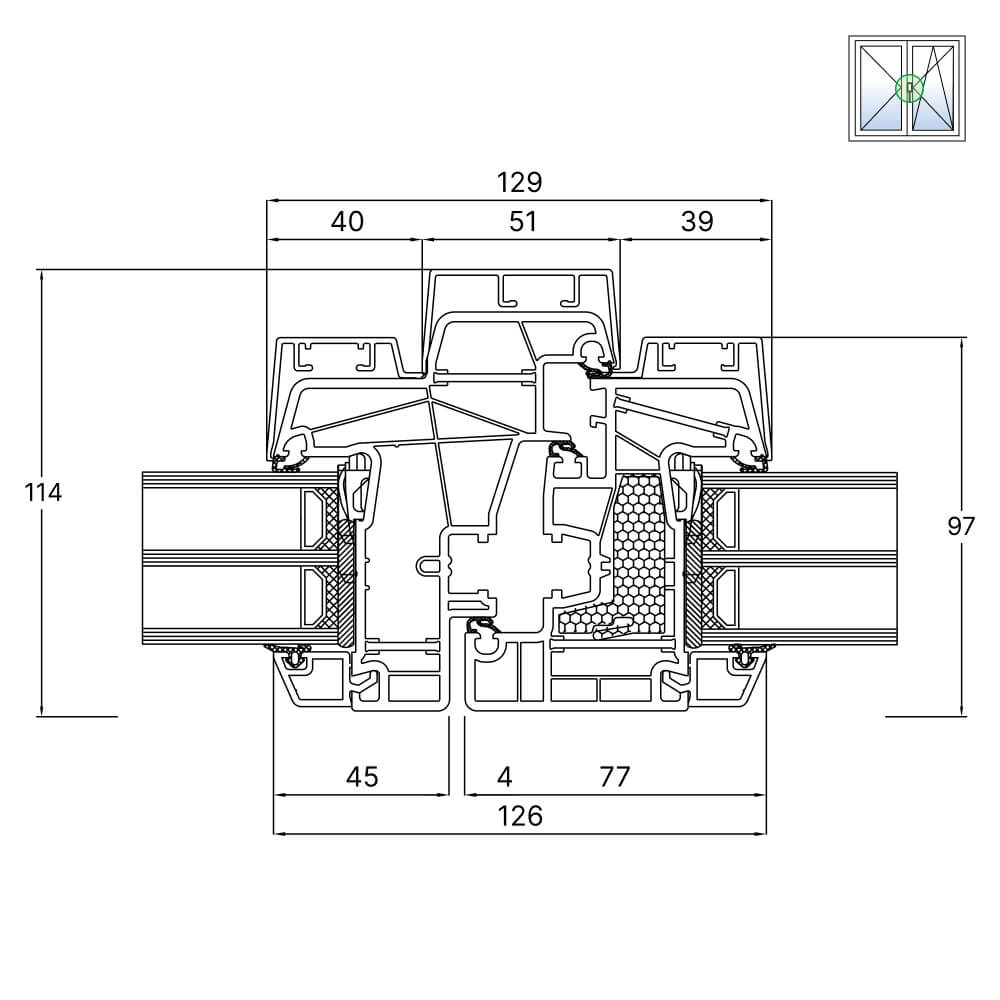

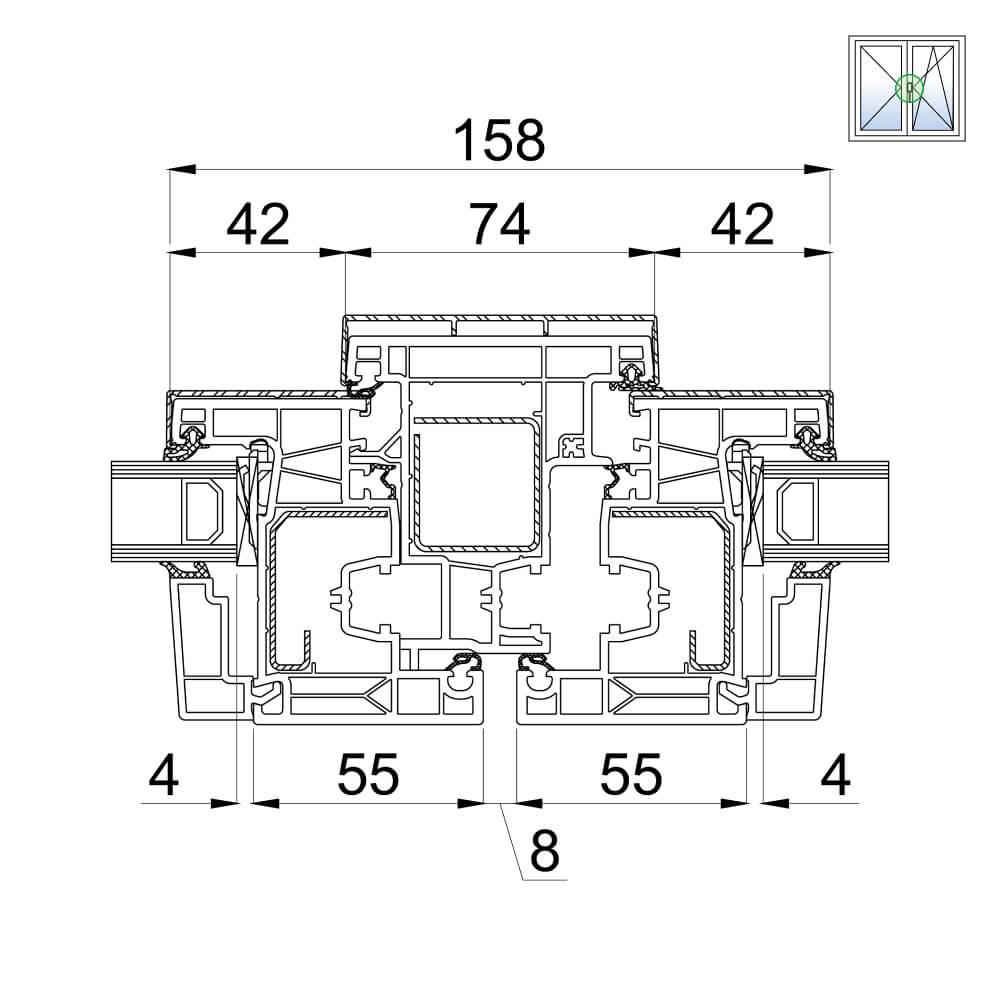

TwinSet 8000 ED - Stulpdetail 51 mm

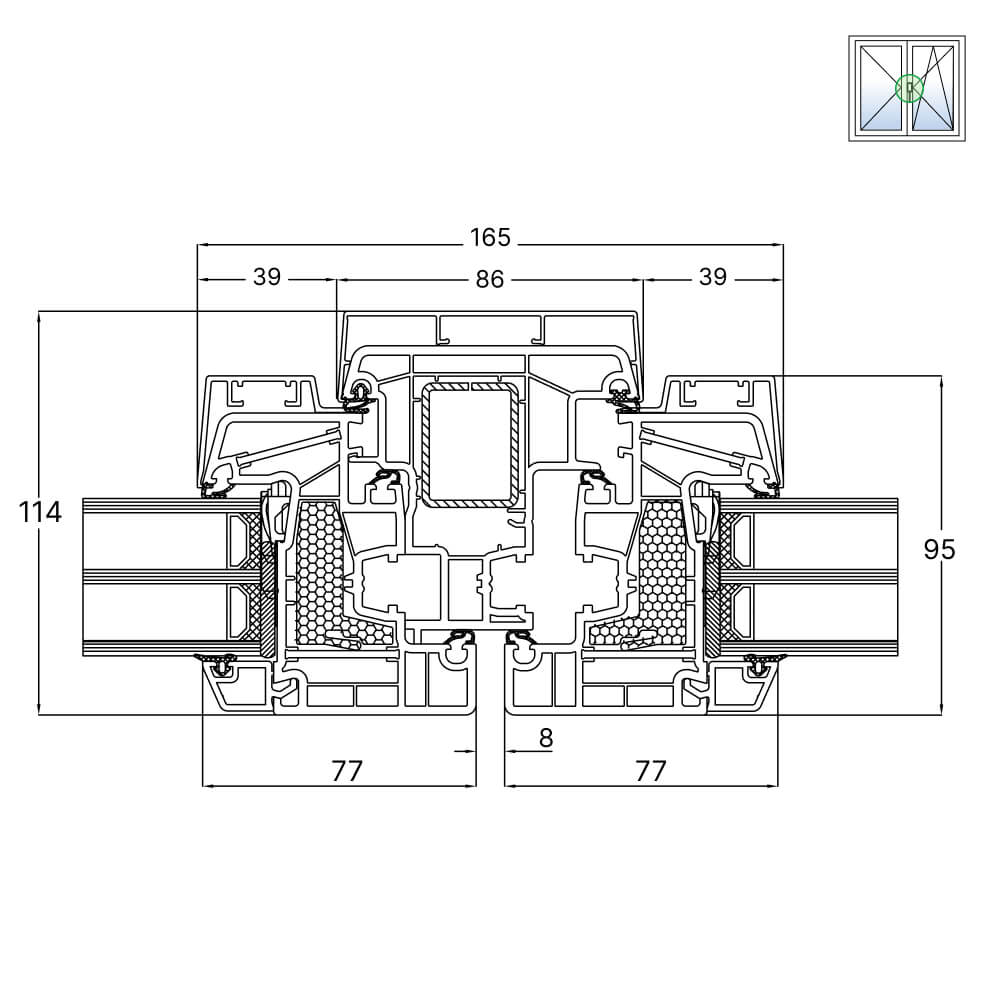

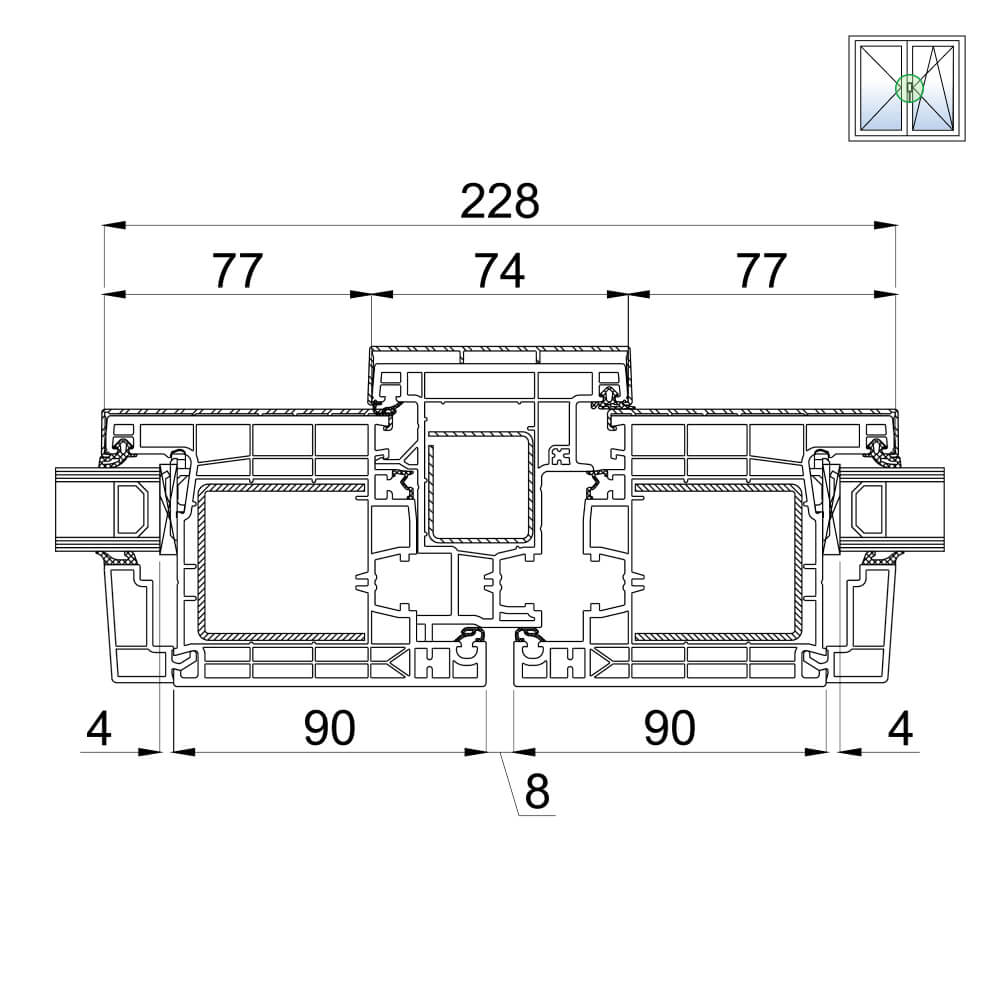

TwinSet 8000 ED - Stulpdetail 86 mm

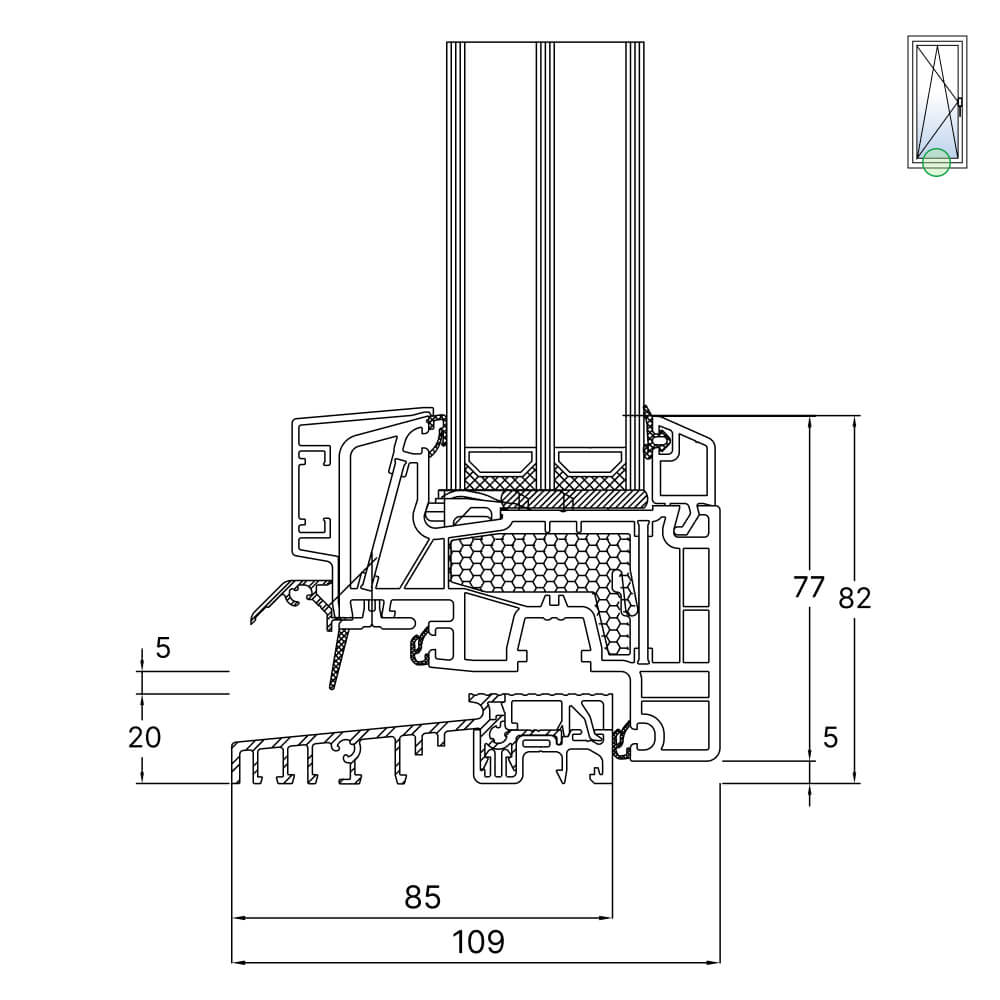

TwinSet 8000 ED - Balkontür mit Schwelle

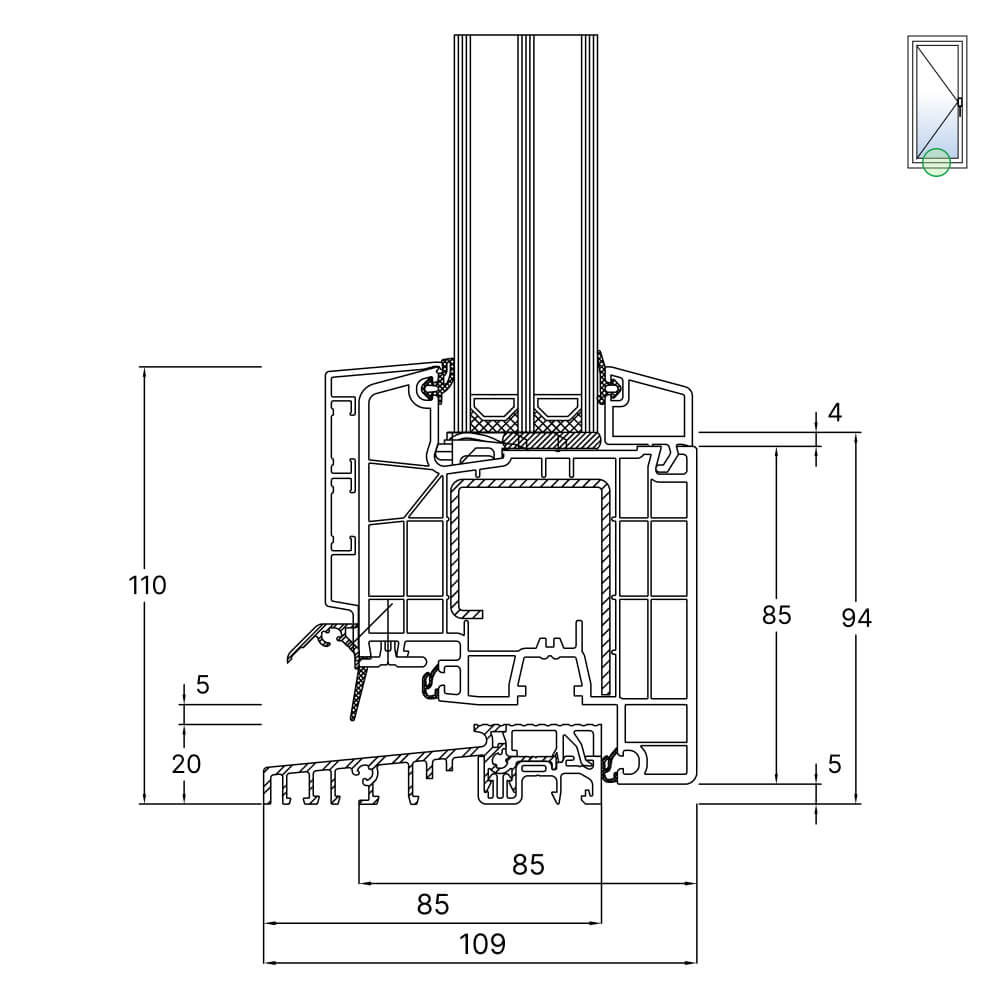

TwinSet 8000 ED - Balkontürflügel 105 mm mit Schwelle

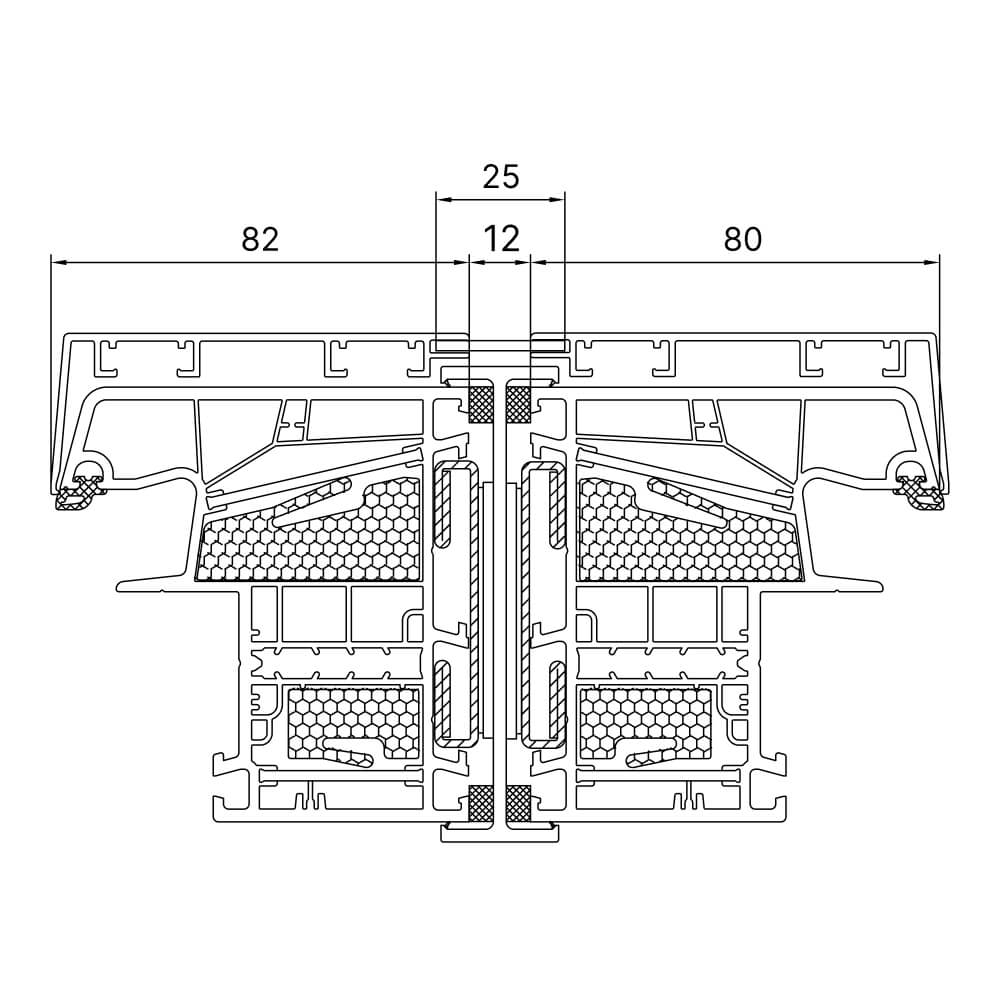

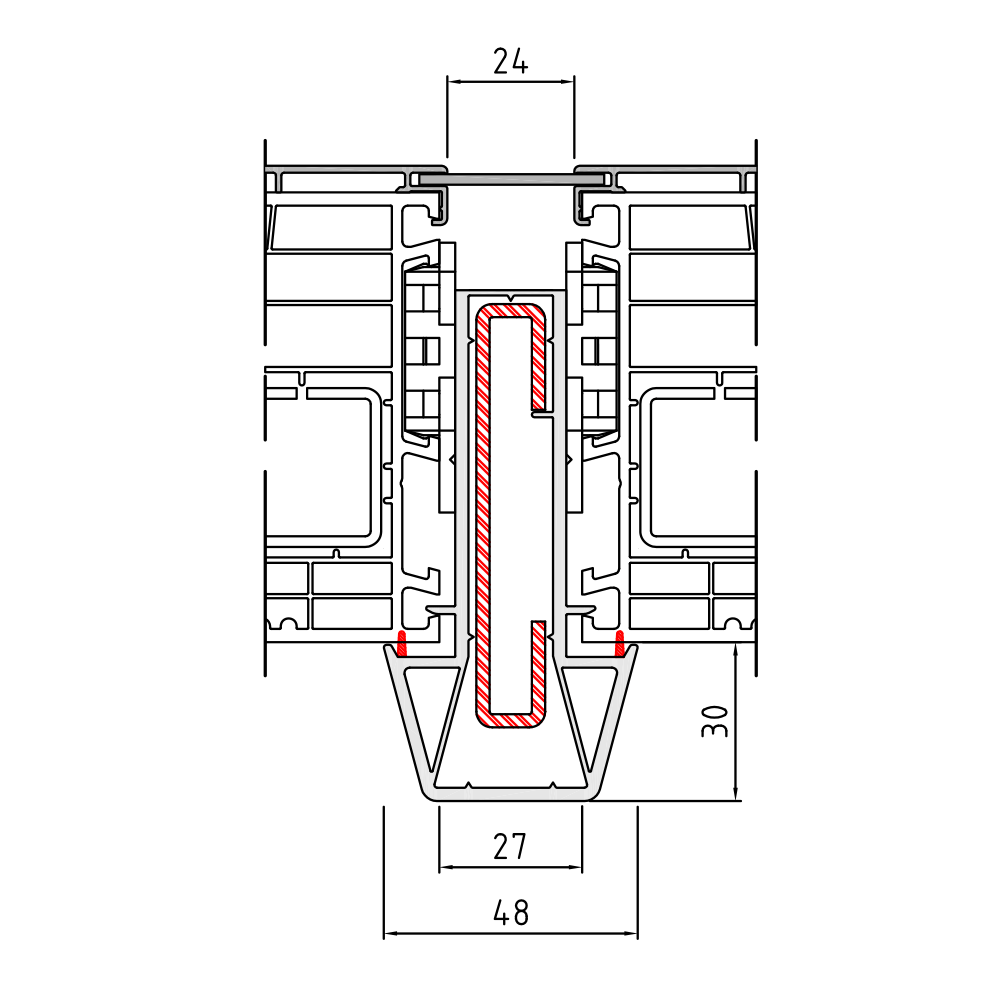

TwinSet 8000 ED - Statikkopplung 1

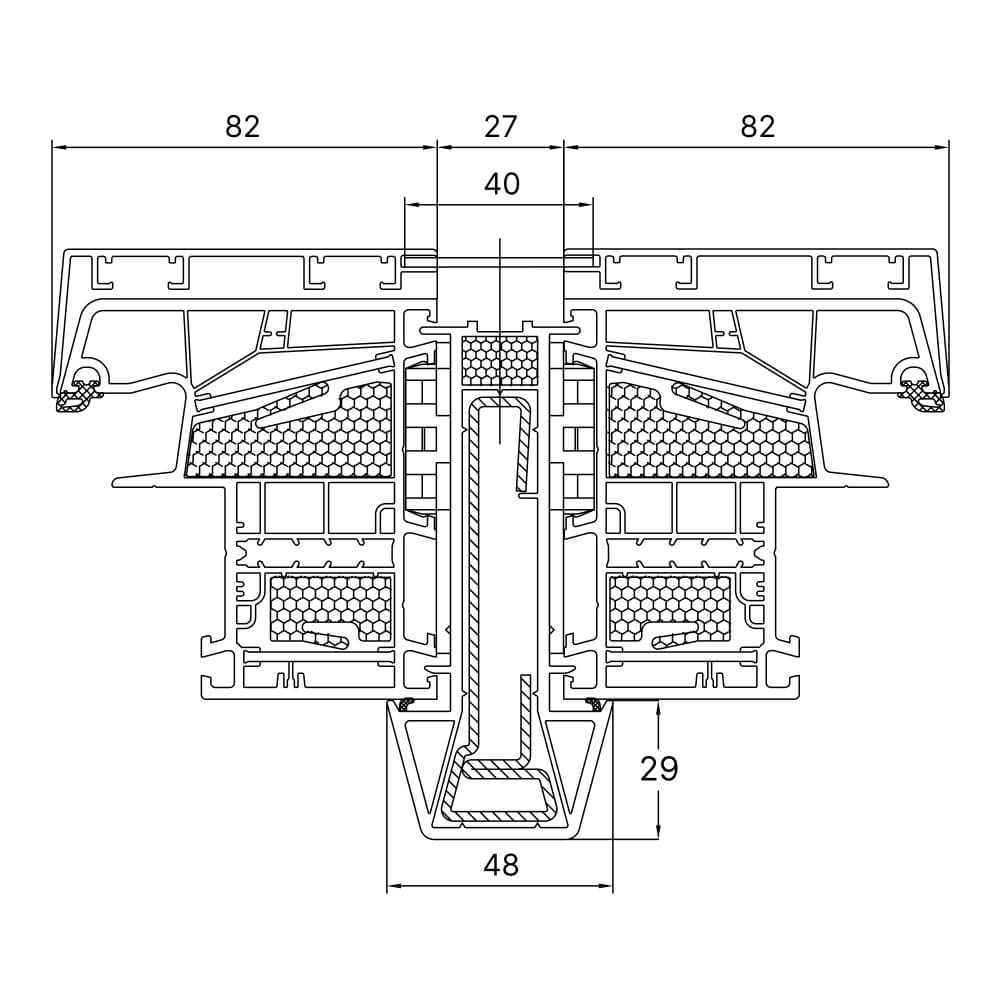

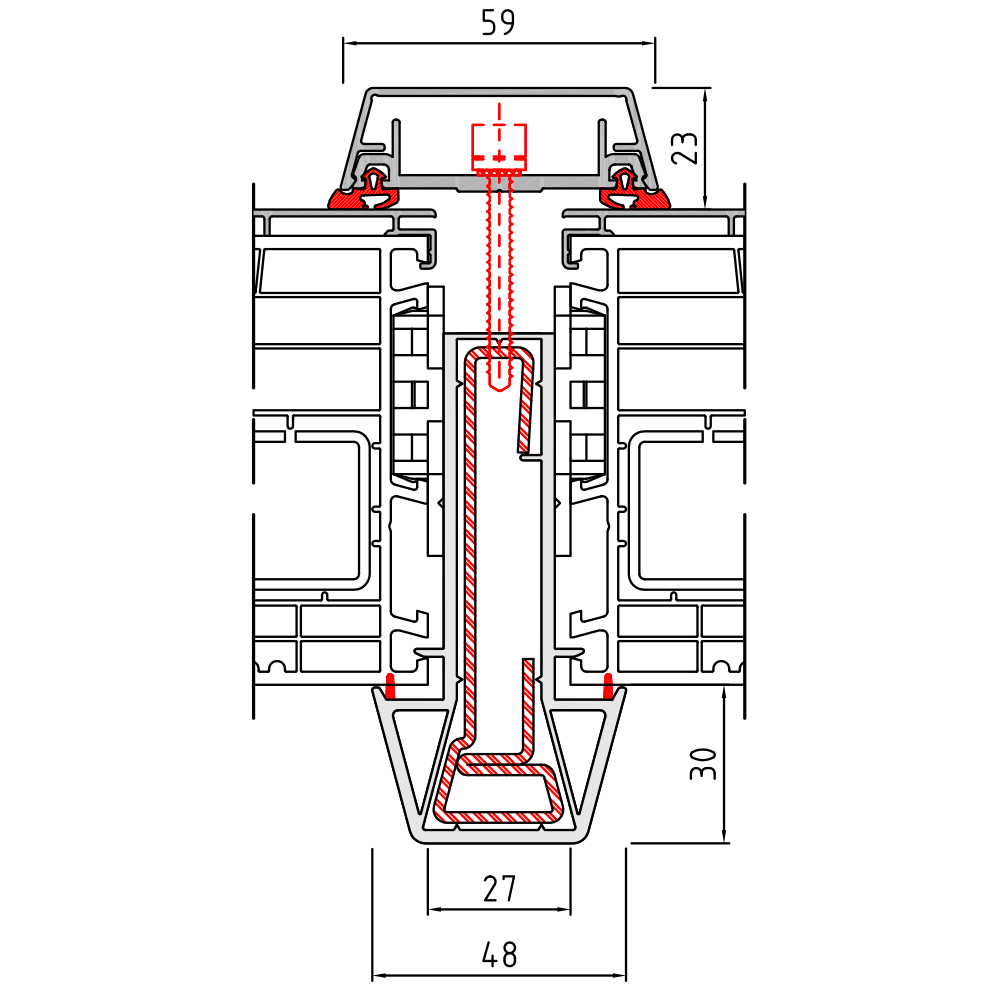

TwinSet 8000 ED - Statikkopplung 2

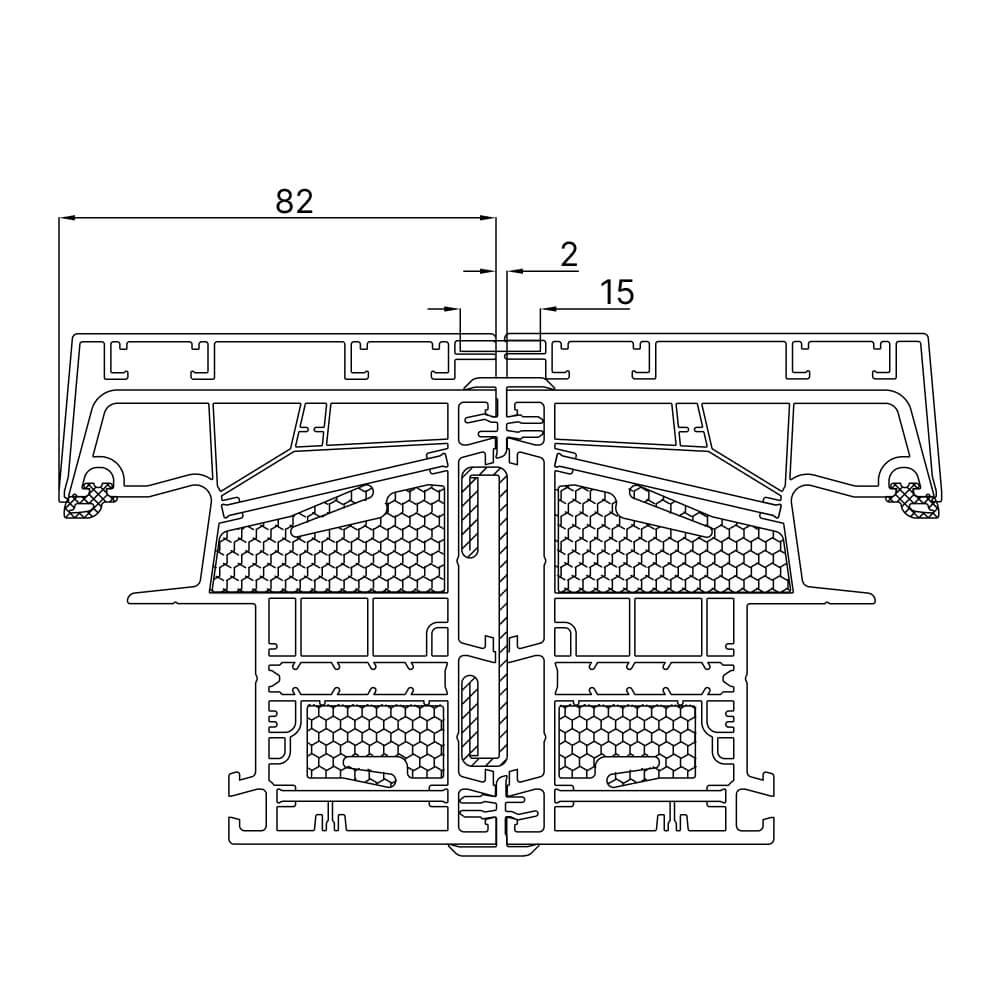

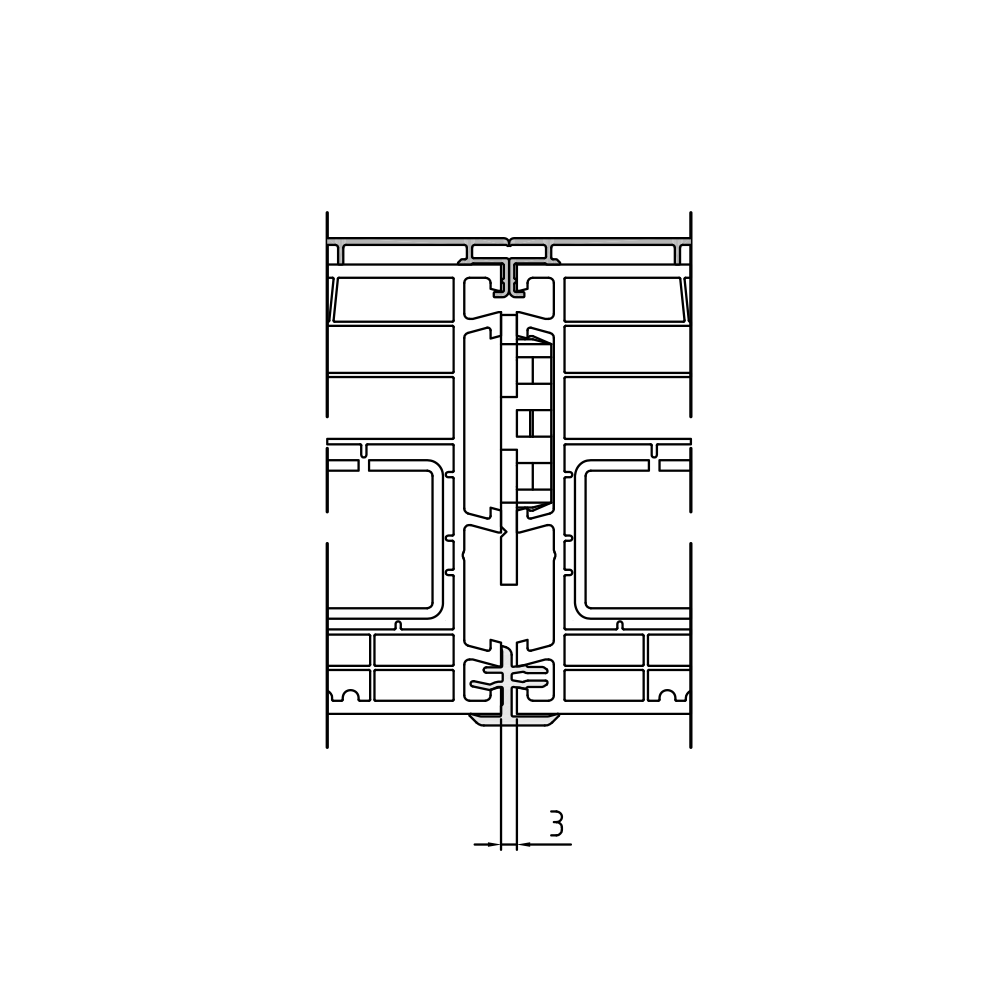

TwinSet 8000 ED - Kopplungsfeder

Bitte beachten Sie, dass es sich hierbei um Standardzeichnungen handelt. Wenn Sie vor dem Bestellvorgang genau wissen möchten, welche Profile, Modelle und Bauteile verbaut werden, kontaktieren Sie bitte unseren Kundenservice unter 0711 860 600 oder per E-Mail an info@noSpamfensterversand.com. Unsere Experten helfen Ihnen gerne bei der Konfiguration und beantworten Ihre Fragen zu unseren Produkten.
