Uw-Werte für Hebeschiebetüren aus Holz-Alu

Wärmedämmung und Energieeffizienz gehören zu den wichtigsten Kenngrößen vor dem Kauf einer neuen Hebeschiebetür aus Holz-Alu. Uw-Werte – die so genannten Wärmedurchgangskoeffizienten – können bei der Auswahl der geeigneten Türen helfen. Der Wärmedurchgangskoeffizient beschreibt den Verlust von Wärmeenergie durch einen festen Körper aufgrund eines Temperaturunterschieds. Je kleiner die Werte der Hebeschiebetür sind, desto weniger Wärme geht durch die Tür verloren und je weniger müssen Sie an kalten Tagen heizen. Wer also langfristig sparen will, macht mit isolierenden Baustoffen alles richtig.

IDEALU IV 68

Uw-Werte Profil IDEALU IV 68

Holzart Fichte

Glas Ug-Wert W/(m²k) Rahmen Uf-Wert W/(m²k) Türen Uw-Wert
Isolierglas-Randverbund Alu W/(m²k)
Türen Uw-Wert
Isolierglas-Randverbund KSD W/(m²k)
Türen Uw-Wert
Isolierglas-Randverbund Swisspacer UltimateW/(m²k)
1,1 1,1 1,2 1,2 1,1
1,0 1,1 1,2 1,1 1,1
0,7 1,1 1,1 1,0 1,0
0,6 1,1 1,0 1,0 (0,98) 1,0 (0,96)
Uw-Werte Tabelle für IDEALU IV 68 Profile in Holzart Fichte nach DIN EN ISO 10077-1, siehe Anmerkungen 1) 2) 3)

Holzart Kiefer, Lärche, Meranti

Glas Ug-Wert W/(m²k) Rahmen Uf-Wert W/(m²k) Türen Uw-Wert
Isolierglas-Randverbund Alu W/(m²k)
Türen Uw-Wert
Randverbund KSD W/(m²k)
Türen Uw-Wert
Isolierglas-Randverbund Swisspacer UltimateW/(m²k)
1,1 1,2 1,3 1,2 1,2
1,0 1,2 1,2 1,2 1,1
0,7 1,2 1,1 1,0 1,0
0,6 1,2 1,1 1,0 1,0 (0,99)
Uw-Werte Tabelle für IDEALU IV 68 Profile in Holzart Kiefer, Lärche, Meranti nach DIN EN ISO 10077-1, siehe Anmerkungen 1) 2) 3)

Holzart Eiche, Eukalyptus

Glas Ug-Wert W/(m²k) Rahmen Uf-Wert W/(m²k) Türen Uw-Wert
Isolierglas-Randverbund Alu W/(m²k)
Türen Uw-Wert
Isolierglas-Randverbund KSD W/(m²k)
Türen Uw-Wert
Isolierglas-Randverbund Swisspacer UltimateW/(m²k)
1,1 1,5 1,3 1,3 1,2
1,0 1,5 1,3 1,2 1,2
0,7 1,5 1,2 1,1 1,1
0,6 1,5 1,1 1,1 1,1
Uw-Werte Tabelle für IDEALU IV 68 Profile in Holzart Eiche, Eukalyptus nach DIN EN ISO 10077-1, siehe Anmerkungen 1) 2) 3)

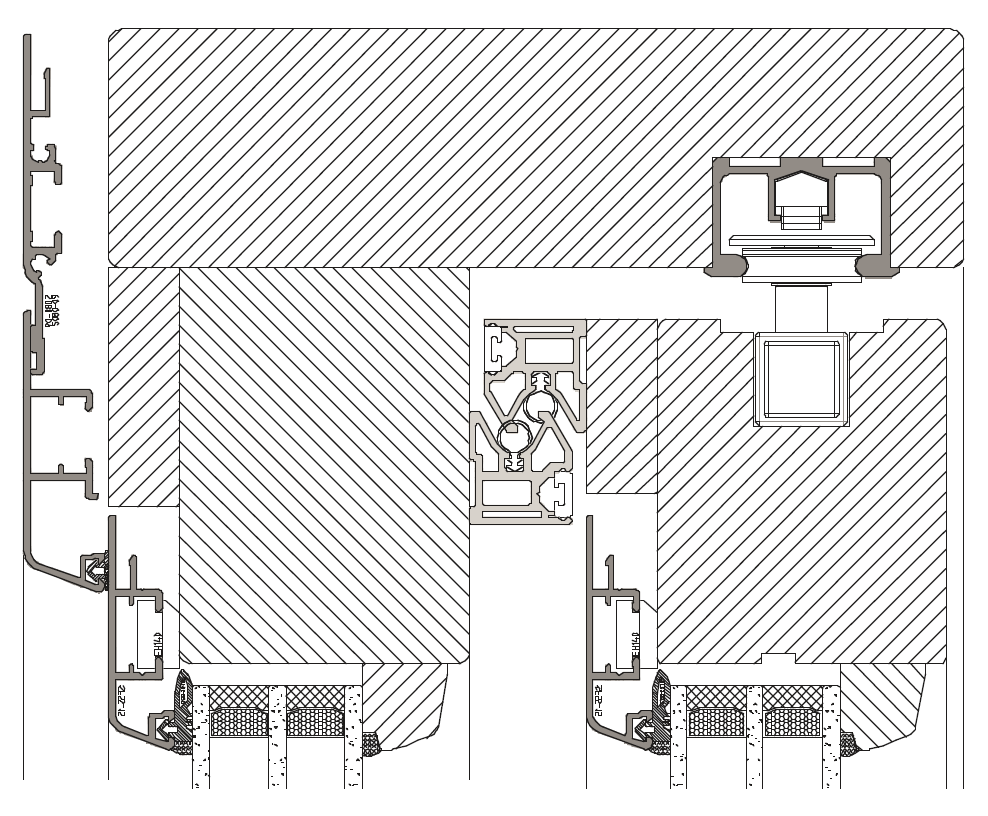

IDEALU IV 68 - Profilschnitt

IDEALU IV 78

Uw-Werte Profil IDEALU IV 78

Holzart Fichte

Glas Ug-Wert W/(m²k) Rahmen Uf-Wert W/(m²k) Türen Uw-Wert
Isolierglas-Randverbund Alu W/(m²k)
Türen Uw-Wert
Isolierglas-Randverbund KSD W/(m²k)
Türen Uw-Wert
Isolierglas-Randverbund Swisspacer UltimateW/(m²k)
1,1 1,1 1,2 1,2 1,1
1,0 1,1 1,2 1,1 1,1
0,7 1,1 1,1 1,0 1,0 (0,99)
0,6 1,1 1,0 1,0 (0,97) 1,0 (0,95)
Uw-Werte Tabelle für IDEALU IV 78 Profile in Holzart Fichte nach DIN EN ISO 10077-1, siehe Anmerkungen 1) 2) 3)

Holzart Kiefer, Lärche, Meranti

Glas Ug-Wert W/(m²k) Rahmen Uf-Wert W/(m²k) Türen Uw-Wert
Isolierglas-Randverbund Alu W/(m²k)
Türen Uw-Wert
Randverbund KSD W/(m²k)
Türen Uw-Wert
Isolierglas-Randverbund Swisspacer UltimateW/(m²k)
1,1 1,2 1,3 1,2 1,2
1,0 1,2 1,2 1,2 1,1
0,7 1,2 1,1 1,0 1,0
0,6 1,2 1,1 1,0 1,0 (0,99)
Uw-Werte Tabelle für IDEALU IV 78 Profile in Holzart Kiefer, Lärche, Meranti nach DIN EN ISO 10077-1, siehe Anmerkungen 1) 2) 3)

Holzart Eiche, Eukalyptus

Glas Ug-Wert W/(m²k) Rahmen Uf-Wert W/(m²k) Türen Uw-Wert
Isolierglas-Randverbund Alu W/(m²k)
Türen Uw-Wert
Isolierglas-Randverbund KSD W/(m²k)
Türen Uw-Wert
Isolierglas-Randverbund Swisspacer UltimateW/(m²k)
1,1 1,5 1,3 1,3 1,2
1,0 1,5 1,3 1,2 1,2
0,7 1,5 1,2 1,1 1,1
0,6 1,5 1,1 1,1 1,1
Uw-Werte Tabelle für IDEALU IV 78 Profile in Holzart Eiche, Eukalyptus nach DIN EN ISO 10077-1, siehe Anmerkungen 1) 2) 3)

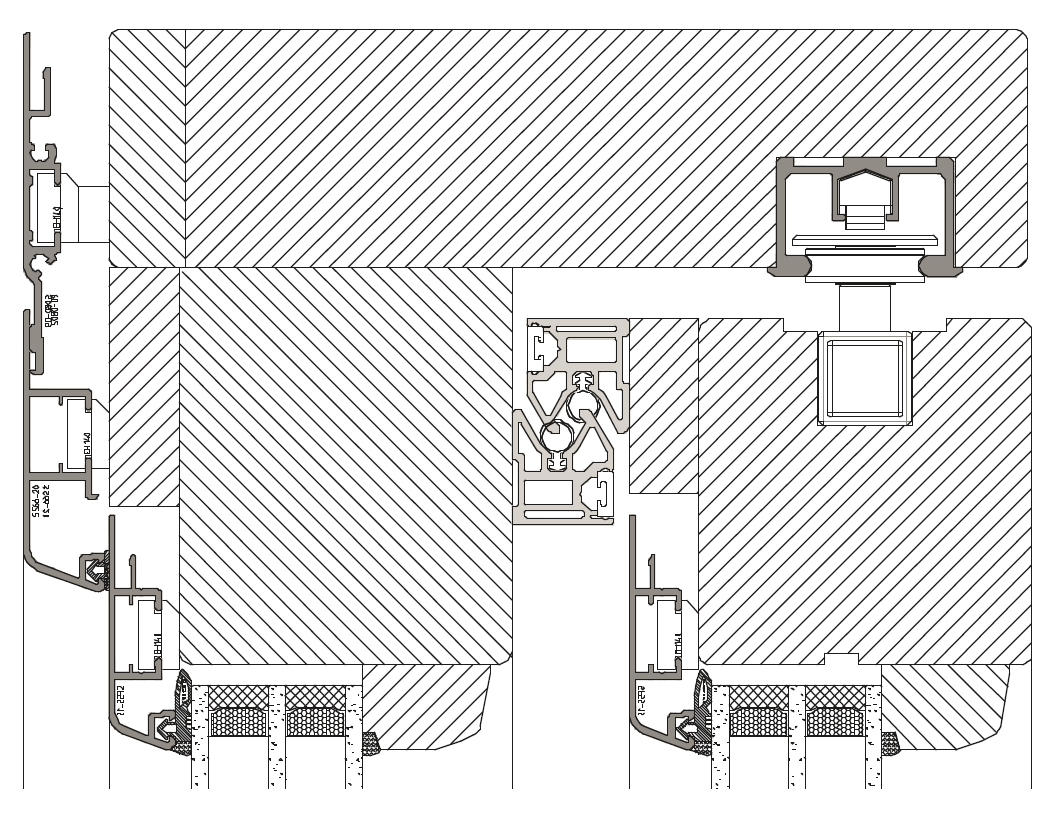

IDEALU IV 78 - Profilschnitt

PLANO

Uw-Werte Profil PLANO

Holzart Fichte

Glas Ug-Wert W/(m²k) Rahmen Uf-Wert W/(m²k) Türen Uw-Wert
Isolierglas-Randverbund Alu W/(m²k)
Türen Uw-Wert
Isolierglas-Randverbund KSD W/(m²k)
Türen Uw-Wert
Isolierglas-Randverbund Swisspacer UltimateW/(m²k)
1,1 1,1 In diesem System nicht möglich. In diesem System nicht möglich. In diesem System nicht möglich.
1,0 1,1 In diesem System nicht möglich. In diesem System nicht möglich. In diesem System nicht möglich.
0,7 1,1 1,1 1,0 1,0
0,6 1,1 1,1 1,0 1,0 (0,98)
Uw-Werte Tabelle für PLANO Profile in Holzart Fichte nach DIN EN ISO 10077-1, siehe Anmerkungen 1) 2) 3)

Holzart Kiefer, Lärche, Meranti

Glas Ug-Wert W/(m²k) Rahmen Uf-Wert W/(m²k) Türen Uw-Wert
Isolierglas-Randverbund Alu W/(m²k)
Türen Uw-Wert
Randverbund KSD W/(m²k)
Türen Uw-Wert
Isolierglas-Randverbund Swisspacer UltimateW/(m²k)
1,1 1,2 In diesem System nicht möglich. In diesem System nicht möglich. In diesem System nicht möglich.
1,0 1,2 In diesem System nicht möglich. In diesem System nicht möglich. In diesem System nicht möglich.
0,7 1,2 1,1 1,1 1,0
0,6 1,2 1,1 1,0 1,0
Uw-Werte Tabelle für PLANO Profile in Holzart Kiefer, Lärche, Meranti nach DIN EN ISO 10077-1, siehe Anmerkungen 1) 2) 3)

Holzart Eiche, Eukalyptus

Glas Ug-Wert W/(m²k) Rahmen Uf-Wert W/(m²k) Türen Uw-Wert
Isolierglas-Randverbund Alu W/(m²k)
Türen Uw-Wert
Isolierglas-Randverbund KSD W/(m²k)
Türen Uw-Wert
Isolierglas-Randverbund Swisspacer UltimateW/(m²k)
1,1 1,5 In diesem System nicht möglich. In diesem System nicht möglich. In diesem System nicht möglich.
1,0 1,5 In diesem System nicht möglich. In diesem System nicht möglich. In diesem System nicht möglich.
0,7 1,5 1,2 1,1 1,1
0,6 1,5 1,2 1,1 1,1
Uw-Werte Tabelle für PLANO Profile in Holzart Eiche, Eukalyptus nach DIN EN ISO 10077-1, siehe Anmerkungen 1) 2) 3)

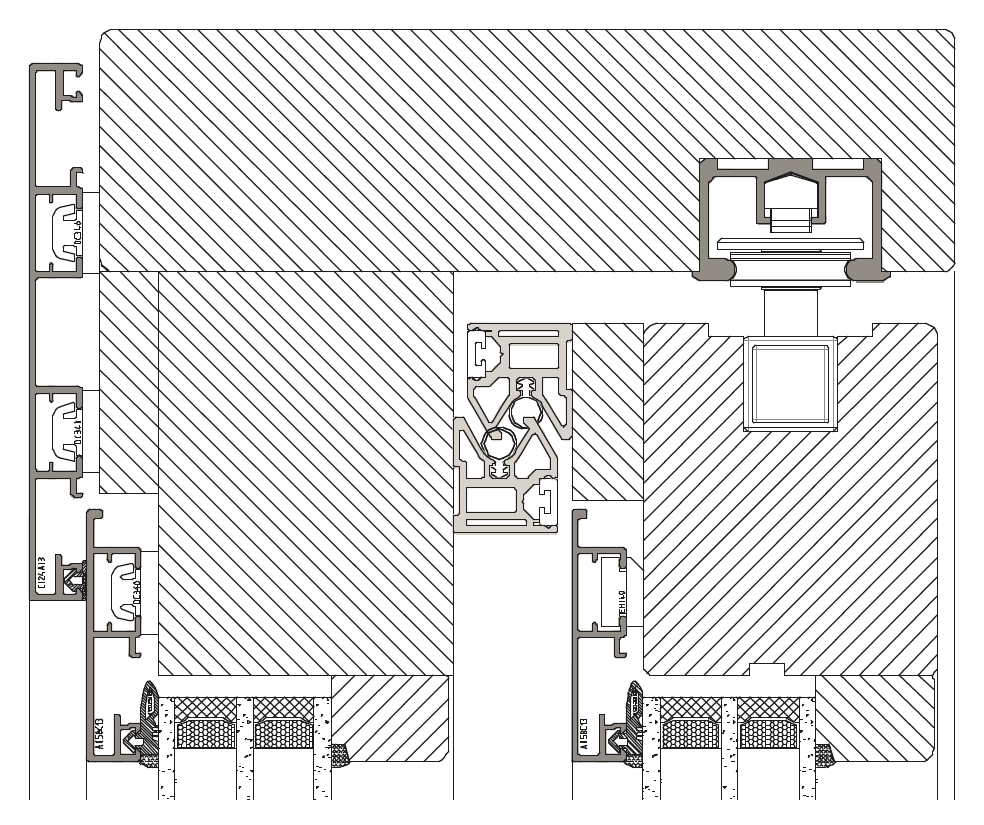

PLANO - Profilschnitt

  1. Referenzgröße 3500 x 2300mm
  2. berechnet nach DIN EN 10077-2 : 2012-06 „Wärmetechnisches Verhalten von Fenstern, Türen und Abschlüssen - Berechnung des Wärmedurchgangskoeffizienten“
  3. Werte aus Datenblatt Arbeitskreis „warme Kante“ entnommen

Bei der Hebeschiebetür Holz-Alu berechnen sich Uw-Werte aus den einzelnen U-Werten von Fensterrahmen und Verglasung sowie dem Wärmeverlust am Glasrand. Bei der Berechnung wird aufgrund der Vergleichbarkeit meist die Standard-Fenstergröße 1230 x 1480 mm verwendet, grundsätzlich kann man jedoch davon ausgehen, dass eine größere Fläche zu einem niedrigeren Wert führt.

Mit einem thermisch getrennten Randverbund am Isolierglas – der sogenannten "Warmen Kante" – wird die Wärmedämmung der gesamten Tür weiter verbessert.

Die Wärmedurchgangskoeffizienten der Hebeschiebetür aus Holz-Alu entscheiden darüber, ob eine Tür als passivhaustauglich eingestuft werden kann und darüber hinaus auch, ob eine Förderung durch die KfW-Bankengruppe möglich ist. Die Energieeinsparung schont nicht nur die Umwelt, sondern macht sich auch prompt auf dem Konto bemerkbar.

Der Unterschied zwischen einem Uw-Wert von 3,5 und einem Wert von 0,83 kann bei einer Fläche von 30 m² bereits einen Unterschied von über 1000 Litern Heizöl im Jahr ausmachen.
