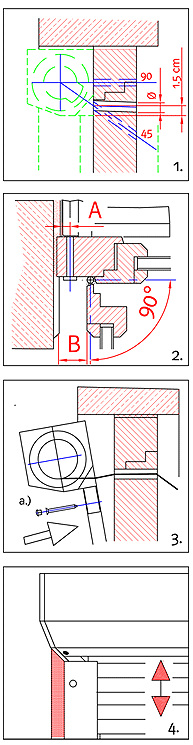

Voro Primo + Voro Bravo

1.
Bohrung für Antrieb:
Gurt 15 m - Bohrloch   18mm
Kordel 15 m - Bohrloch   10mm
Getriebe 15 m - Bohrloch   12mm

Position vertikal - außen am Fensterrahmen für Gurtantrieb (leicht schräg nach unten)
bei allen KG 15mm von der Unterkante des Rolladenkastens bis zur Mitte der Bohrung
für Getriebeantr. 90° - Kastenhöhe: 2
für Getriebeantr. 45° = 15mm von der Uk. R.Kasten (wie Gurt s.o.)

Position horizontal - Mitte Bohrung rechtwinklig zum Fensterrahmen für Gurt- und Getriebeantrieb.
Maß "A" = 15mm (bei den Antrieben Gurt oder Kurbel und bei allen Kastengrößen)
Maß "B" = 26mm min (für min. 90° Fensteröffnungswinkel)

2.
Rollladenelement mit den Montagezapfen in die Hohlkammern der FS stecken.
(Keder in der FS muss angeschrägt sein.)

3.

• Voro Element vor das Fenster stellen, Gurt, Kordel oder elektr. Kabel durchziehen.
• Element ausrichten
• Führungsschienen parallel anschrauben, befest. oben durch den Steckzapfen (4,5x40 spax)
• Schraublöcher mit Kape abdecken
• Gurtführung oder Gelenklager innen befestigen
• Gurt,- Kordelwickler oder Getriebehalter montiern Elektromotor am Probekabel anschließen
  Antrieb: Kordel
• Kordelspirale auf Rahmendicke (+10mm) kürzen, mit Schurleitrolle am Fensterrahmen innen befestigen.

4.
Montage fertig - Funktionskontrolle
Achtung: nur nichtdrückender Montageschaum im Elementbereich verwenden.

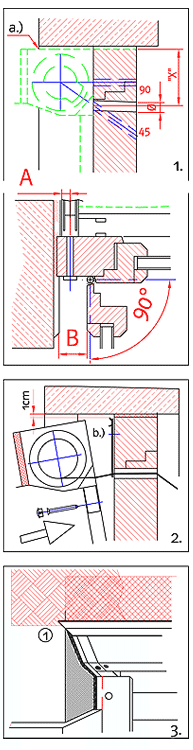

Voro Putz

1.
Bohrung für Antrieb:
Gurt 15 m - Bohrloch   18mm
Kordel 15 m - Bohrloch   10mm
Getriebe 15 m - Bohrloch   12mm

Position vertikal - außen am Fensterrahmen für Gurtantrieb (leicht schräg nach unten)
bei allen KG 15mm von der Unterkante des Rolladenkastens bis zur Mitte der Bohrung
für Getriebeantr. 90° - Kastenhöhe: 2
für Getriebeantr. 45° = 15mm von der Uk. R.Kasten (wie Gurt s.o.)

Position horizontal - Mitte Bohrung rechtwinklig zum Fensterrahmen für Gurt- und Getriebeantrieb.
Maß "A" = 15mm (bei den Antrieben Gurt oder Kurbel und bei allen Kastengrößen)
Maß "B" = 26mm min (für min. 90° Fensteröffnungswinkel)
bei a.) Putzträgeroberkante besonders abdichten.
bei b.) Blendenabstützung min 1 x mittig alternativ Rücks.blende als Montagehilfe (nur auf Bestellung)

2.

• Blendenabstützung mittig am Fenster anschrauben. b.) (ab 160cm Elementbreite dringend erforderlich)
• Element mit dem Montagezapfen in die Hohlkammer der FS. stecken. Voro Element vor das Fenster stellen und Gurt, Kordel oder elektr. Kabel
• durchziehen
• Element ausrichten (in Montagehilfe/ Blendenabstützung einhängen)
• Führungsschienen parallel anschrauben befest. oben durch den Steckzapfen (4,5x50 spax)
• Schraublöcher mit Kappen abdecken
• Gurtführung oder Gelenklager innen befestigen
• Gurtwickler oder Getriebehalter montieren, Elektrokabel anschließen

3.

• Voro-Element zwischen Kopfstück und Laibung mit nicht drückendem Schaum ausspritzen (Wärmedämmung)
• Über Mauerwerk und Voro Putz ein überlappendes Gewebe spannen
• Zementspritzbewurf auf Putzträger aufbringen

4.
Montage fertig - Funktionskontrolle
Achtung: nur nichtdrückender Montageschaum im Elementbereich verwenden.
